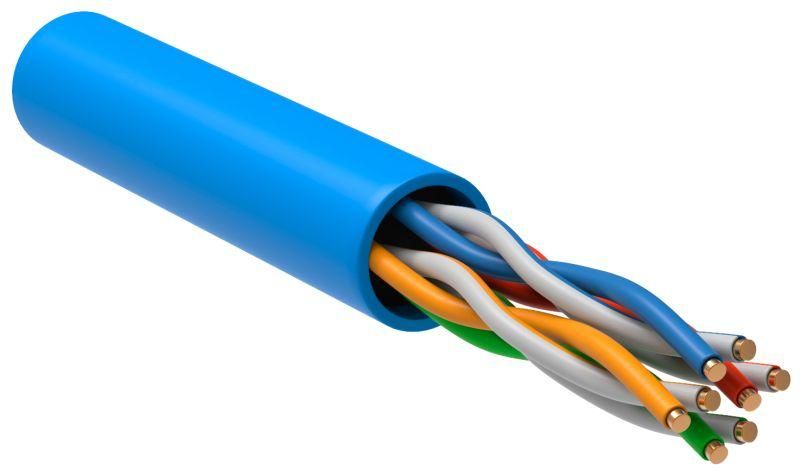

Кабель связи витая пара U/UTP, кат.5E 4х2х24AWG solid, PVC, 305м, синий | LC1-C5E04-113 ITK IEK

Кабель ITK категории 5E U/UTP 4x2x24AWG синего цвета - это одножильный кабель для передачи данных внутри помещений. Он предназначен для создания надёжных локальных сетей, подключения оборудования к маршрутизаторам и коммутаторам, а также для прокладки в стенах и потолках. Артикул lc1-c5e04-113 соответствует требованиям стандарта Cat 5E и обеспечивает стабильную работу до 1 Гбит/с.

Назначение и область применения

Кабель ITK категории 5E используется для прокладки в пределах зданий - в офисах, школах, больницах, жилых домах. Подходит для:

• Строительства структурированных кабельных систем (SCS);
• Подключения компьютеров, IP-камер, телефонов VoIP;
• Обустройства горизонтальной и магистральной подсистем сети;
• Реализации «последней мили» - соединения точки доступа с пользовательским устройством.

Не применяется для уличной прокладки, подземного монтажа или в условиях повышенной влажности вне помещений.

Технические характеристики

• Тип кабеля: U/UTP - без экранирования, неэкранированная витая пара;
• Жилы: 8 штук (4 пары), однопроволочные, сечением 0,51 мм2 (24 AWG);
• Изоляция жил: полиэтилен высокой плотности (HDPE) - снижает потери сигнала;
• Оболочка: ПВХ, синего цвета - устойчив к механическим повреждениям, не распространяет горение;
• Длина: 305 метров - одна бухта, удобна для крупных участков трассы;
• Температурный режим: от –20C до +60C - работает в большинстве интерьерных условий;
• Срок службы: 15 лет при соблюдении условий монтажа и эксплуатации;
• NVP: 69% - коэффициент скорости передачи сигнала, важен для точной диагностики длины кабеля тестером;
• Индекс пожарной безопасности: О1.8.2.5.4 - соответствует нормам для внутренних сетей в России;
• Напряжение: до 48 В - рассчитан на PoE (Power over Ethernet) до уровня IEEE 802.3af.

Совместимость и монтаж

Кабель ITK категории 5E совместим с любыми RJ45-разъёмами, patch-панелями, коммутаторами и активным оборудованием, поддерживающими стандарты 10/100/1000BASE-T. Для монтажа используются клеммы, punch-down инструменты и кроссировочные рамки.

Важно: из-за однопроволочной конструкции жил кабель не рекомендуется многократно гнуть или использовать в подвижных участках. Максимальный радиус изгиба - не менее 4× диаметра кабеля (≈120 мм). Укладывается в кабель-каналах, лотках, трубах, заштукатуривается в стены. Не допускается перегибание при установке в углы или проходы через трубы.

Безопасность и стандарты

Кабель соответствует требованиям ГОСТ Р 51739-2001 и ISO/IEC 11801 для категории 5E. Индекс пожарной безопасности О1.8.2.5.4 означает, что он не поддерживает горение, не выделяет токсичных веществ при нагреве и не способствует распространению пламени - безопасен для массовой прокладки в общественных и жилых помещениях.

Преимущества

• Высокая стабильность передачи данных благодаря равномерной скрутке пар и качественной изоляции HDPE;
• Удобство прокладки - длинная бухта (305 м) минимизирует стыки и соединения;
• Цветовая маркировка (синий) позволяет легко отличить от других типов кабелей в сложных системах;
• ПВХ-оболочка устойчива к бытовым химикатам, не выцветает, не теряет эластичность при комнатной температуре;
• Поддержка PoE до 48 В - позволяет питать камеры, точки доступа и телефоны без отдельного провода питания.

Ограничения применения

• Не предназначается для наружной прокладки - ПВХ не устойчив к УФ-излучению и перепадам температур ниже –20C;
• Не подходит для частого перемещения или использования в мобильных устройствах - однопроволочная жила ломается при постоянном изгибе;
• Не рекомендован для прокладки рядом с силовыми кабелями без разделения - возможны помехи, хотя U/UTP менее чувствителен, чем неэкрантированные аналоги;
• Максимальная рабочая длина канала - 90 м для основной трассы + 10 м на переходники; превышение вызывает потерю качества сигнала.

Примеры использования

• Прокладка от серверной до рабочих мест в офисе - 10–15 точек на одну бухту;
• Подключение IP-камер к NVR в учебном корпусе;
• Создание сети Wi-Fi с использованием точек доступа, запитываемых по PoE;
• Замена старого кабеля в квартире при модернизации интернет-инфраструктуры.

Практические советы

• Перед монтажом проверьте целостность изоляции - даже маленький порез может вызвать сбои в работе сети;
• При прокладке в стене используйте пластиковые гофры или каналы - так легче заменить кабель в будущем;
• Для тестирования используйте кабельный тестер - он покажет наличие обрывов, перекрёстов и правильность расpinовки;
• При подключении к разъёму RJ45 соблюдайте цветовую схему T568A или T568B - не смешивайте их в одной цепи;
• Не затягивайте кабель слишком сильно при фиксации в кабель-канале - это деформирует жилы и снижает скорость передачи.
