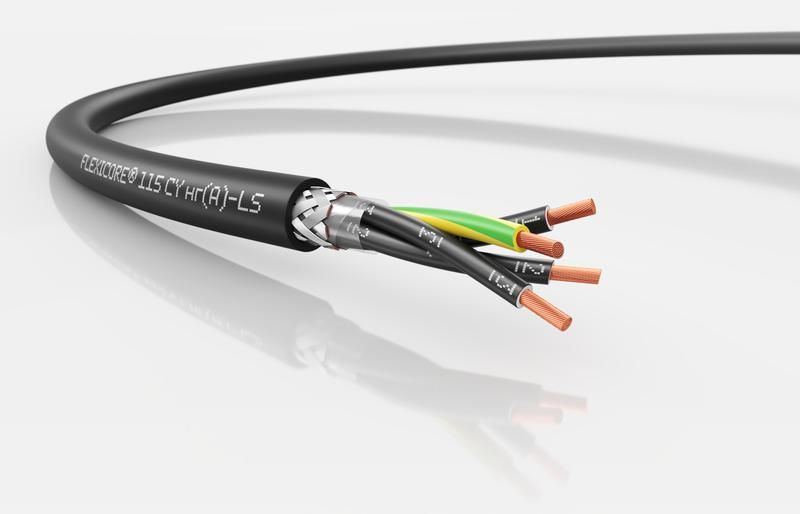

Кабель универсальный FLEXICORE 115 CY нг(А)-LS 4G2.5 - 3120001530 LAPP

Кабель нг(А)-LS 4G2.5 марки FLEXICORE 115 CY нг(А)-LS от LAPP - экранированный силовой и контрольный кабель с четырьмя медными жилами сечением 2,5 мм2, предназначенный для стационарной прокладки в помещениях и на улице. Он сочетает огнестойкость, низкое дымовыделение и надежную защиту от помех, что делает его подходящим для ответственных систем управления и энергоснабжения.

Назначение и область применения

Кабель нг(А)-LS 4G2.5 используется там, где важна безопасность, стабильность сигнала и долговечность. Подходит для:

• Прокладки в зданиях - офисах, складах, производственных цехах;
• Наружных сетей - при условии защиты от механических повреждений;
• Подключения промышленного оборудования: станков, конвейеров, автоматических линий;
• Систем контроля и измерения - питание датчиков, контроллеров, приборов;
• Осветительных и бытовых сетей в условиях повышенных требований к пожаробезопасности.

Технические характеристики

• Количество жил: 4 (три фазные + одна заземляющая)
• Сечение жилы: 2,5 мм2
• Материал жил: многопроволочная медь (класс гибкости 5 по IEC 60228 / ГОСТ 22483)
• Изоляция: ПВХ пластикат с низким выделением дыма
• Экран: металлический (обеспечивает защиту от ЭМИ)
• Оболочка: черная, ПВХ, негорючая (нг(А)), с низким дымовыделением (LS)
• Напряжение: 500 В переменного тока
• Температурный диапазон: от –50 C до +80 C
• Диаметр: 10 мм
• Минимальный радиус изгиба: 4 × диаметр (т.е. 40 мм) при стационарной прокладке
• Маркировка жил: цифровая, черная основа с белыми цифрами (соответствие VDE 0293-1, ГОСТ 31947)
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 115 CY нг(А)-LS совместим с стандартными клеммниками, разъемами и контактами для медных жил класса 5. Для монтажа используйте инструменты, рассчитанные на многопроволочные жилы - не допускайте перегибов и пережимов. Экран необходимо заземлить на одном конце (обычно у распределительной коробки или щита), чтобы избежать замыканий через потенциалы. Прокладка в трубах, лотках и каналах рекомендована. Не предназначен для частого изгибания или движения - он не рассчитан на мобильное применение.

Безопасность и стандарты

• Огнестойкость: соответствие EN 60332-3-22 (не распространяет пламя при групповой прокладке)
• Низкое дымовыделение и отсутствие токсичных газов при горении - LS (Low Smoke)
• Не содержит свинец, фталаты и другие запрещенные вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У2, У3 - можно использовать на открытом воздухе и во влажных помещениях
• Тестовое напряжение: 4 кВ - обеспечивает высокую электрическую прочность изоляции

Преимущества

• Экран снижает влияние электромагнитных помех - идеально для чувствительных сигналов и автоматизации
• Заземляющий провод встроен - исключает необходимость дополнительного заземления
• Устойчив к широкому температурному диапазону - работает даже в холодных регионах
• Черная оболочка защищена от УФ-лучей - подходит для временной наружной прокладки
• Цифровая маркировка жил ускоряет монтаж и диагностику

Ограничения применения

• Не предназначен для постоянного движения или частого изгиба - не заменяет гибкий кабель типа SPT или H07RN-F
• Минимальный радиус изгиба 40 мм - нельзя протягивать через узкие каналы или резко поворачивать
• Не следует прокладывать рядом с источниками открытого пламени или высоких температур выше +80 C
• При использовании на открытом воздухе требуется дополнительная защита от механических воздействий (например, гофра или кабель-канал)

Примеры использования

• Прокладка кабеля от щита управления к станку ЧПУ в цеху - обеспечивает стабильную работу датчиков и сервоприводов
• Подключение светильников в производственном корпусе с высокими требованиями к пожарной безопасности
• Связь между контроллером PLC и термореле на холодильной установке - экран предотвращает ложные срабатывания
• Электроснабжение насосной группы на открытом участке завода - благодаря устойчивости к влаге и перепадам температур

Практические советы

• Перед монтажом проверьте целостность экрана - поврежденный экран снижает эффективность защиты от помех
• При прокладке нескольких кабелей нг(А)-LS 4G2.5 в одной трассе соблюдайте минимальный шаг между ними - это сохраняет теплоотвод и огнестойкость
• Используйте кабельные муфты и заделки с IP67 для выходов на улице - продлевают срок службы
• При работе в холоде (+5…–50 C) не растягивайте кабель - материал становится хрупче
• Для удобства идентификации жил - используйте цветовые метки на концах согласно маркировке (белые цифры на черной основе)
