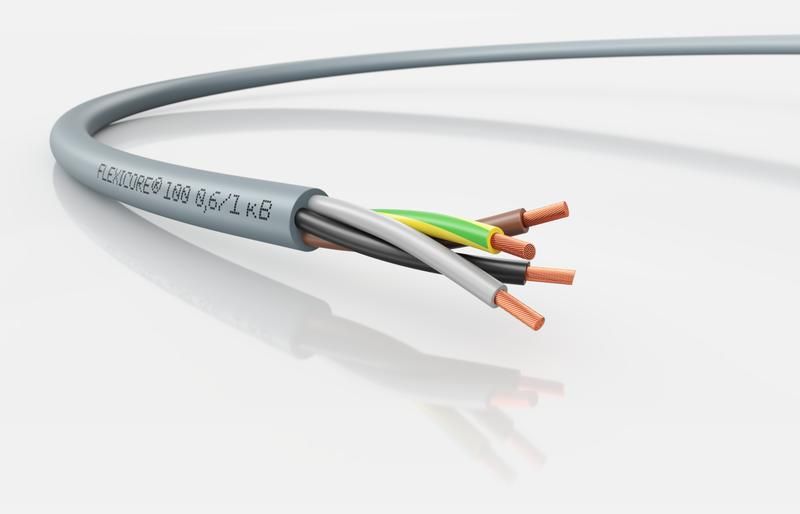

Кабель универсальный FLEXICORE 100 0.6/1 кВ 4G4 - 3120001315 LAPP

Кабель FLEXICORE 100 0.6/1 кВ 4G4 - это силовой кабель российского производства с медными многопроволочными жилами, предназначенный для стационарной прокладки и монтажа с ограниченной подвижностью. Подходит для промышленного оборудования, освещения, автоматизации и подключения электроинструментов. Артикул 3120001315, бренд LAPP.

Назначение и область применения

Кабель FLEXICORE 100 0.6/1 кВ 4G4 используется для передачи электроэнергии и управления оборудованием в условиях, требующих повышенной надёжности. Применяется в промышленных объектах: на станках, конвейерах, производственных линиях, в системах автоматизации, для питания измерительных приборов и электроинструментов. Также подходит для осветительных сетей и внутренней прокладки в зданиях. Может укладываться на открытом воздухе и в помещениях с высокой влажностью благодаря климатическому исполнению У1–У3.1.

Технические характеристики

• Напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока;
• Сечение жил: 4 мм2 - обеспечивает нагрузку до ~30 А (при нормальных условиях);
• Количество жил: 4 - три фазные + один защитный проводник PE (заземление);
• Материал проводника: медь, многопроволочная конструкция (класс 5 гибкости по IEC 60228 / ГОСТ 22483);
• Изоляция: ПВХ - устойчив к механическим повреждениям и влаге;
• Оболочка: серая ПВХ, стойкая к минеральному маслу и дизельному топливу;
• Наружный диаметр: 12,4 мм - компактный профиль для плотной укладки;
• Макс. рабочая температура жил: 80 C - не рекомендуется перегрузка выше этого значения;
• Огнестойкость: соответствие IEC 60332-1-2 - не распространяет горение при одиночном прокладывании;
• Минимальный радиус изгиба: 4×D (стационарно), 10×D (ограниченная подвижность) - D = 12,4 мм;
• Не содержит свинец, соответствует RoHS, REACH, ТР ЕАЭС 037/2016 - экологически безопасен.

Совместимость и монтаж

Кабель FLEXICORE 100 0.6/1 кВ 4G4 совместим с типовыми клеммниками, разъёмами и зажимами для медных жил сечением 4 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перекручивания или деформации. При прокладке в каналах, лотках или трубах соблюдайте минимальный радиус изгиба: 49,6 мм (4×12,4 мм) для стационарной установки, 124 мм - при движении кабеля (например, в шлейфе). Защитный проводник (PE) всегда подключается к корпусу оборудования. Не применяйте для постоянного движения (гибких цепей, роботов) - это выведет кабель из строя раньше времени.

Безопасность и стандарты

• IEC 60332-1-2 - огнестойкость при одиночной прокладке;
• IEC 60228, VDE 0295, ГОСТ 22483 - класс гибкости жил 5;
• ГОСТ 25018 - проверка на стойкость к маслу и топливу;
• RoHS, REACH, ТР ЕАЭС 037/2016 - запрещённые вещества отсутствуют;
• Климатическое исполнение У1–У3.1 - работает при температуре от –40C до +50C, влажность до 98%.

Преимущества

• Высокая гибкость за счёт многопроволочной жилы - удобен при прокладке в труднодоступных местах;
• Стойкость к маслу и дизтопливу - подходит для автосервисов, заводских участков с техникой;
• Заземляющий провод встроен - исключает необходимость дополнительного монтажа PE;
• Проверенное тестовое напряжение 4 кВ - гарантия безопасности при скачках;
• Серая оболочка - отличается от обычных белых/чёрных кабелей, упрощает идентификацию в сложных трассах.

Ограничения применения

• Не предназначен для постоянного перемещения - не заменяет гибкий кабель типа TPE или H07RN-F;
• Работает максимум при 80 C - нельзя использовать в местах с высокими тепловыделениями без принудительного охлаждения;
• Не рекомендован для прямого закапывания в грунт - нужна защита в трубах или лотках;
• ПВХ-оболочка теряет эластичность ниже –15 C - осторожно при зимнем монтаже на открытом воздухе;
• Не подходит для подземных коммуникаций, где возможен контакт с химически активными жидкостями (не указано в спецификации).

Примеры использования

• Подключение частотного преобразователя к двигателю на конвейере;
• Прокладка питания для системы видеонаблюдения в цеху;
• Монтаж электроснабжения станков ЧПУ с контроллерами;
• Подводка к щиту управления насосной станцией;
• Питание сварочного аппарата в мастерской;
• Освещение на открытой площадке завода с защитным заземлением.

Практические советы

• Перед монтажом проверьте, что наружный диаметр 12,4 мм поместится в имеющиеся гофры, каналы или кабель-каналы;
• При использовании в условиях влажности - обязательно герметизируйте входы в оборудование;
• Не перегибайте кабель резко - даже при стационарной прокладке соблюдайте радиус 49,6 мм;
• При групповой прокладке нескольких кабелей FLEXICORE 100 учитывайте теплоотдачу - не укладывайте слишком плотно;
• Для долговечности - не используйте этот кабель там, где требуется частая переброска или вращение - выбирайте более гибкие аналоги.
