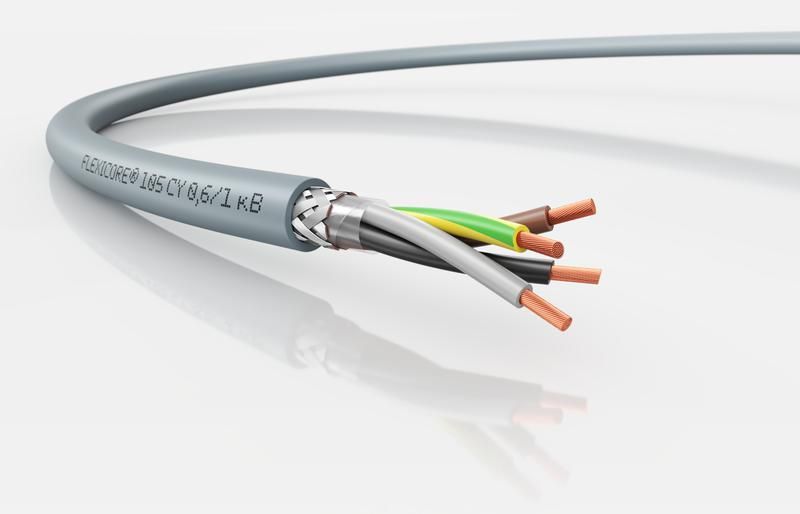

Кабель универсальный FLEXICORE 105 CY 0.6/1 кВ 4G4 - 3120001267 LAPP

Кабель FLEXICORE 105 CY 0.6/1 кВ 4G4 от LAPP - четырёхжильный экранированный силовой кабель с медными жилами и ПВХ-оболочкой, предназначенный для стационарной и слегка подвижной прокладки в условиях повышенных механических и климатических нагрузок. Артикул 3120001267 подходит для промышленного оборудования, автоматизации и энергообеспечения в агрессивных средах.

Назначение и область применения

Кабель FLEXICORE 105 CY 0.6/1 кВ 4G4 используется там, где требуется надёжная передача энергии и сигналов в условиях вибраций, перепадов температур и химического воздействия. Подходит для:

• Подключения двигателей - электрических и серводвигателей;
• Прокладки в производственных линиях, станках, конвейерах;
• Связи между контроллерами, датчиками и измерительными приборами;
• Монтажа в цехах, на открытых площадках, в распределительных щитах;
• Использования в зонах с высокими требованиями к электромагнитной совместимости (ЭМС).

Применяется как внутри помещений, так и на улице - благодаря климатическому исполнению У1–У3.1.

Технические характеристики

• Номинальное напряжение: 0,6/1 кВ - рассчитан на работу в сетях до 1000 В переменного тока;
• Сечение жил: 4 мм2 - обеспечивает допустимый ток до 34 А;
• Жилы: 4 штуки (3 фазы + PE), круглой формы, выполнены из меди 5 класса гибкости по IEC 60228;
• Экран: металлическая оплетка - снижает помехи, защищает от внешних ЭМИ;
• Оболочка: ПВХ пластикат - устойчив к маслу, дизтопливу, ультрафиолету;
• Температурный диапазон: от –60 C до +80 C - работает даже в холодных регионах и нагреваемых зонах;
• Наружный диаметр: 14,6 мм - компактный профиль для плотной укладки;
• Огнестойкость: соответствие IEC 60332-1-2 - самозатухающая изоляция;
• Цвет оболочки: серый - стандартизирован для промышленного использования;
• Маркировка жил: цветовая по VDE 0293-1 и ГОСТ 31947 - удобна для монтажа и диагностики;
• Стандарт: ГОСТ 31565-2012 - соответствует российским нормам безопасности;
• Гарантия: 24 месяца.

Совместимость и монтаж

Кабель FLEXICORE 105 CY 0.6/1 кВ 4G4 совместим с типичными клеммниками, разъёмами и зажимами для медных жил сечением 4 мм2. Для подключения используйте наконечники типа НШВИ-4 или аналогичные.

Правило изгиба: минимальный радиус изгиба - 4 наружных диаметра (≈58 мм) при стационарной прокладке. При движении (например, в кабель-каналах с перемещением оборудования) рекомендуется увеличивать радиус до 8–10 диаметров.

Не применяйте для частого изгибания в режиме постоянной мобильности - он не предназначен для свободного движения, как гибкий кабель для роботов.

Безопасность и стандарты

• Соответствует ГОСТ 31565-2012 и IEC 60332-1-2 - безопасен при возгорании;
• Не содержит свинец и другие запрещённые вещества - соответствует RoHS, REACH и ТР ЕАЭС 037/2016;
• Тестовое напряжение 4 кВ - гарантирует прочность изоляции при перегрузках;
• Испытан на стойкость к минеральному маслу и дизельному топливу по ГОСТ 25018 - подходит для автосервисов и заводских зон с риском утечек жидкостей.

Преимущества

• Экран повышает устойчивость к электромагнитным помехам - идеально для систем управления и чувствительной аппаратуры;
• Высокая термостойкость позволяет использовать в местах с локальным нагревом (например, рядом с двигателями);
• Устойчивость к маслам и топливу продлевает срок службы в промышленной среде;
• Цветовая маркировка жил исключает ошибки при подключении;
• Произведён в России - доступность запчастей и сервиса.

Ограничения применения

• Не предназначен для частого изгиба и движения - не заменяет гибкие кабели типа TPE или PUR;
• Не следует прокладывать в контакте с открытым пламенем или источниками высокой температуры выше +80 C;
• Запрещено использование в условиях постоянного погружения в воду - IP-класс не указан, хотя материал устойчив к влаге;
• Не рекомендован для прямого бетонирования без защиты в трубах или каналах - возможна механическая деформация.

Примеры использования

• Питание ЧПУ-станков и роботов в сборочных цехах;
• Прокладка от щита до насосной группы на нефтебазе;
• Связь между PLC и датчиками давления на пищевом производстве;
• Подключение электродвигателей вентиляторов на крыше здания;
• Электроснабжение освещения и сигнализации на открытых участках завода.

Практические советы

• Перед монтажом проверьте внутренний диаметр кабельных каналов - он должен быть больше 15 мм для комфортной протяжки;
• При прокладке в одном трассе с другими кабелями соблюдайте интервал ≥5 см от силовых линий высокой мощности - чтобы сохранить эффективность экрана;
• Не перегибайте кабель FLEXICORE 105 CY 0.6/1 кВ 4G4 острыми углами - особенно при низких температурах ниже –30 C;
• При необходимости резки - используйте специальный инструмент, чтобы не повредить экран и изоляцию жил;
• Для длительной эксплуатации на открытом воздухе - дополнительно закрывайте место входа в оборудование герметичными муфтами.
