Кабель универсальный LAPP KABEL X05VV-F 3G1.5 - 3120000008

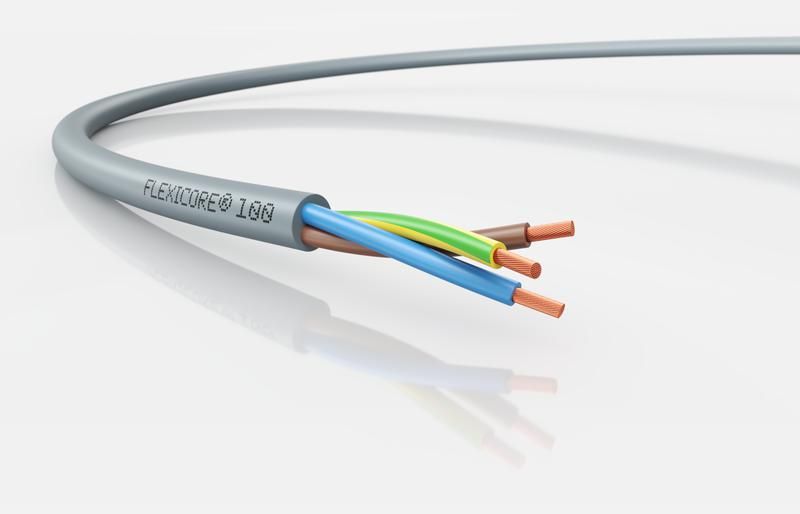

Кабель FLEXICORE 100 3G1.5 (м) от LAPP - это силовой и контрольный кабель с медными многопроволочными жилами сечением 1,5 мм2, предназначенный для стационарной прокладки и ограниченной подвижности в условиях повышенных механических и климатических нагрузок. Артикул 3120000008 соответствует марке LAPP KABEL X05VV-F и сертифицирован по ГОСТ 31565-2012.

Назначение и область применения

Кабель FLEXICORE 100 3G1.5 (м) используется для передачи электроэнергии и сигналов в промышленных системах. Подходит для прокладки как внутри зданий, так и на улице. Применяется в электрощитах, на станках, конвейерах, производственных линиях, для подключения электроинструмента, измерительных приборов и осветительных устройств. Благодаря высокой устойчивости к перепадам температур и маслам, идеально подходит для условий автосервисов, заводских цехов и открытых площадок.

Технические характеристики

• Количество жил: 3 (включая защитный проводник PE)
• Сечение каждой жилы: 1,5 мм2
• Материал жил: мягкая многопроволочная медь (класс 5 по IEC 60228)
• Оболочка: ПВХ (PVC), серого цвета
• Номинальное напряжение: 300 В
• Номинальный ток: до 18 А
• Наружный диаметр: 7,6 мм
• Диапазон рабочих температур: от –60 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 7×D (при ограниченной подвижности)
• Вес: 0,097 кг/м
• Огнестойкость: соответствие IEC 600332-1-2 (не распространяет горение)
• Защита от масел: да - выдерживает контакт с минеральным маслом и дизтопливом
• Стандарты: ГОСТ 31565-2012, REACH, RoHS, ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У2, У3 - для работы в холодном и влажном климате

Совместимость и монтаж

Кабель FLEXICORE 100 3G1.5 (м) совместим с клеммами и зажимами, рассчитанными на провода сечением 1,5 мм2. Для надежного соединения используйте наконечники типа НШВИ или НШВ. Монтаж возможен в трубах, лотках, кабель-каналах и на открытом воздухе. При использовании в движущихся системах (например, на тросовых направляющих) соблюдайте минимальный радиус изгиба 7×D (53,2 мм). Не допускается перегиб или растяжение во время установки.

Безопасность и стандарты

Кабель соответствует требованиям безопасности России и ЕАЭС: ГОСТ 31565-2012, ТР ЕАЭС 037/2016 (по ограничению опасных веществ), RoHS и REACH. Отсутствует свинец и другие запрещённые компоненты. Испытан на огнестойкость - при возгорании не поддерживает пламя. Тестовое напряжение 4 кВ обеспечивает дополнительную безопасность при работе в сложных условиях. Сертификаты подтверждают долговременную надёжность даже при постоянной нагрузке.

Преимущества

• Высокая гибкость благодаря многопроволочной меди класса 5 - удобен при прокладке в плотных местах
• Устойчивость к экстремальным температурам - работает в холодильных камерах и на открытом воздухе зимой
• Маслостойкость - не разрушается при контакте с технологическими жидкостями
• Низкий вес и малый диаметр - снижают нагрузку на крепления и упрощают маршрутизацию
• Серая оболочка - легко отличить от других кабелей при обслуживании
• Гарантия 2 года - подтверждает качество материалов и технологии производства

Ограничения применения

Не предназначен для постоянного движения (например, в качестве тягового кабеля в циклическом режиме). Не рекомендован для прямого заливания бетоном или закладывания в стену без защиты в гофре или трубе. Не следует использовать при температурах ниже –60 C или выше +80 C - риск хрупкости или деформации оболочки. Не применяйте для подземной прокладки без специальной защиты от механических повреждений и влаги.

Примеры использования

• Подключение частотных преобразователей к двигателям на заводе
• Прокладка питания для светильников на производственной линии
• Запитка контроллеров и датчиков в автоматизированных системах
• Электропитание сварочных аппаратов в мастерской
• Монтаж освещения на открытых участках склада или автостоянки

Практические советы

• Перед монтажом проверьте посадочные размеры клемм - они должны подходить под 1,5 мм2 и не пережимать жилы
• При прокладке в местах с возможным трением используйте защитные рукава или кабель-каналы
• Для подвижных элементов (например, на роботах) выбирайте кабели с большей гибкостью - этот тип подходит лишь для ограниченной подвижности
• При прокладке в холоде (ниже –20 C) нагрейте кабель до комнатной температуры - ПВХ становится хрупким
• Не забудьте правильно подключить защитный проводник (PE) - он есть в составе кабеля и обязателен для заземления
• При заказе учитывайте длину - кабель продается метражом, можно отрезать нужный размер
