Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 5G1 NC - 3120001125

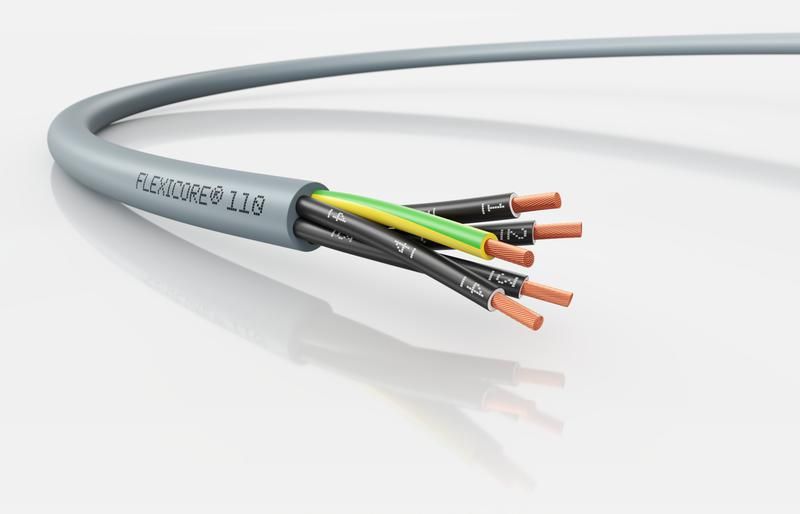

Кабель FLEXICORE 110 5G1.0 (м) от бренда LAPP - это гибкий силовой и контрольный кабель с медными многопроволочными жилами сечением 1 мм2, предназначенный для стационарной прокладки и работы с ограниченной подвижностью. Артикул 3120001125 подходит для промышленного монтажа в условиях широкого диапазона температур и повышенной механической нагрузки.

Назначение и область применения

Кабель FLEXICORE 110 5G1.0 (м) используется для передачи энергии и сигналов в промышленных системах. Подходит для монтажа внутри зданий и на улице, в том числе в условиях высокой влажности или перепадов температур. Применяется для питания станков, конвейеров, измерительных приборов, электроинструментов, осветительных сетей и другого промышленного оборудования. Также годится для подключения устройств, требующих надёжного и долговечного кабеля с защитным проводником.

Технические характеристики

• Количество жил: 5 (включая защитный проводник PE)
• Сечение каждой жилы: 1 мм2
• Материал жил: мягкая многопроволочная медь (класс гибкости 5 по IEC 60228 / ГОСТ 22483)
• Наружный диаметр: 7,9 мм
• Номинальное напряжение: 300 В
• Испытательное напряжение: 4 кВ (повышенная прочность изоляции)
• Материал оболочки: ПВХ (PVC) - маслостойкий, устойчивый к дизельному топливу
• Цвет оболочки: серый
• Диапазон рабочих температур: от –60 C до +80 C
• Пожаробезопасность: соответствие ГОСТ 31565 (О 1.8.2.5.4)
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 7×D (при ограниченной подвижности)
• Вес: 102 кг за бухту
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 110 5G1.0 (м) совместим с типичными клеммами, разъёмами и зажимами для кабелей сечением 1 мм2. Для монтажа используйте инструменты, подходящие для многопроволочных жил - не допускайте перегибов и пережимов. При прокладке в каналах, лотках или трубах соблюдайте минимальный радиус изгиба. Защитный проводник (зелено-жёлтый) обязательно подключается к контуру заземления. Монтаж возможен как в закрытых, так и в открытых трассах - даже на открытом воздухе.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (пожаробезопасность)
• Соответствует IEC 60228, VDE 0295, ГОСТ 22483 (гибкость жил)
• Не содержит свинец и другие запрещённые вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У1.1, У2, У2.1, У3, У3.1 - позволяет использовать в холодном и влажном климате
• Прошёл испытания на масло- и топливостойкость по ГОСТ 25018

Преимущества

• Высокая гибкость благодаря жилам 5 класса - удобен при прокладке в сложных маршрутах
• Стойкость к минеральным маслам и дизтопливу - идеален для заводских условий
• Широкий температурный диапазон - работает в холодильных камерах и на открытом воздухе зимой
• Защитный проводник встроен - обеспечивает безопасность при работе с оборудованием
• ПВХ-оболочка устойчива к UV-излучению и механическому износу

Ограничения применения

• Не предназначен для постоянного движения (например, в кабель-каналах с частыми циклами изгиба - для этого нужны кабели с маркировкой “flex” или “chain”)
• Не рекомендован для прямого подземного монтажа без защиты (не имеет брони)
• Не следует применять в местах с регулярным контактом с острыми кромками или вибрацией выше нормы - риск повреждения оболочки
• Запрещена прокладка рядом с источниками открытого пламени или при температурах выше +80 C длительно

Примеры использования

• Подключение промышленных станков с ЧПУ
• Прокладка в линиях автоматизации на пищевых заводах
• Питание светильников на открытых площадках
• Монтаж в распределительных щитах с высокой плотностью кабелей
• Подсоединение портативных сварочных аппаратов и компрессоров
• Электроснабжение контроллеров и датчиков в холодильных модулях

Практические советы

• При заказе учтите, что кабель продается метражом - рассчитывайте длину с запасом на изгибы и подключение
• Перед резкой проверьте цвета жил: защитный проводник всегда зелено-жёлтый, остальные - согласно схеме
• Для прокладки в условиях низких температур (ниже –30 C) нагрейте кабель перед изгибом - предотвращает растрескивание оболочки
• На участках с возможным механическим воздействием используйте гофру или кабель-канал
• Проверяйте посадочные размеры клемм - сечение 1 мм2 требует точного затягивания, чтобы избежать перегрева
• Храните бухты в сухом месте, избегая прямого солнечного света - даже устойчивый ПВХ со временем теряет эластичность
