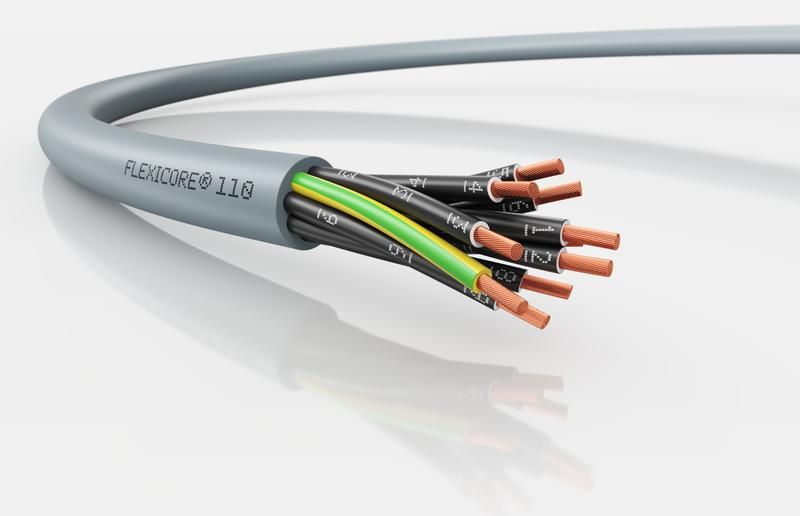

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 10G0.75 nc - 3120000133

Кабель FLEXICORE 110 10G 0.75 (м) от бренда LAPP - это многожильный силовой и контрольный кабель с медными жилами и ПВХ-оболочкой, предназначенный для стационарной прокладки и работы с ограниченной подвижностью. Он подходит для промышленного оборудования, автоматизации и электроснабжения в условиях широкого диапазона температур, включая открытые площадки. Артикул 3120000133 обеспечивает совместимость с системами монтажа LAPP и аналогичными решениями.

Назначение и область применения

Кабель FLEXICORE 110 10G 0.75 (м) используется для передачи энергии и сигналов в промышленных системах. Подходит для монтажа внутри зданий и на улице, в том числе в условиях повышенной влажности, перепадов температур и наличия масел. Применяется в:

• промышленном оборудовании - станках, конвейерах, роботах;
• системах управления и автоматизации - контроллеры, датчики, пульты;
• электроосвещении и распределительных щитах;
• питании измерительных приборов и электроинструментов;
• производственных линиях с требованием к надежности и долговечности.

Технические характеристики

• Сечение жилы: 0,75 мм2 - оптимально для токов до 10–12 А в зависимости от условий прокладки.
• Количество жил: 10 - включает защитную жилу (PE), что позволяет использовать кабель в системах TN-S и TT.
• Номинальное напряжение: 300/500 В - рассчитан на работу в бытовых и промышленных сетях переменного тока.
• Жила: многопроволочная медь 5 класса гибкости - обеспечивает высокую механическую прочность и устойчивость к изгибам.
• Оболочка: ПВХ (PVC) серого цвета - устойчива к UV-излучению, химическим веществам и механическому воздействию.
• Наружный диаметр: 10,1 мм - компактный размер для удобной прокладки в каналах и лотках.
• Диапазон температур: от –60 C до +80 C - работает в холодных регионах и нагреваемых зонах.
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 7×D (при ограниченной подвижности) - важно соблюдать при монтаже.
• Маслостойкость: да - выдерживает контакт с минеральным маслом и дизтопливом.
• Пожаробезопасность: соответствие ГОСТ 31565 (О 1.8.2.5.4) - снижает распространение пламени и выделение дыма.
• Вес: 166 кг за катушку - учитывать при транспортировке и подъеме.

Совместимость и монтаж

Кабель FLEXICORE 110 10G 0.75 (м) совместим с клеммниками, разъёмами и муфтами, предназначенными для кабелей с наружным диаметром до 11 мм. Для монтажа рекомендуется использовать инструменты, подходящие для многопроволочных жил - не допускать повреждения проволочек при обжиме. Монтаж в местах с постоянным движением возможен только при соблюдении минимального радиуса изгиба 7×D. Не применяйте кабель в качестве тягового элемента - он не предназначен для подвески.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (класс пожаробезопасности О 1.8.2.5.4).
• Соответствует IEC 60228, VDE 0295, ГОСТ 22483 - по классу гибкости жил.
• Не содержит свинец, фталаты и другие запрещённые вещества - соответствует RoHS, REACH, ТР ЕАЭС 037/2016.
• Климатическое исполнение У1, У2, У3 - допущен к использованию в условиях сухого, влажного и открытого воздуха.

Преимущества

• Высокая гибкость благодаря жилам 5 класса - легко прокладывается в плотных трассах.
• Стойкость к маслам и топливу - идеален для автосервисов, заводов с гидравликой.
• Широкий температурный диапазон - работает даже в холодильных камерах и на открытом воздухе зимой.
• Защитная жила встроена - исключает необходимость прокладки отдельного PE-проводника.
• Производство в России - гарантия качества и доступность запаса.

Ограничения применения

• Не предназначен для частого изгиба и движения - не заменяет гибкий шнур или кабель типа SPT.
• Не следует прокладывать в контакте с открытым огнем или источниками высокой температуры выше +80 C.
• Запрещено использование в качестве несущего элемента - нельзя подвешивать на кронштейнах без дополнительной поддержки.
• Не рекомендован для прямого закапывания в грунт - требуется защита в трубах или лотках.

Примеры использования

• Подключение панели управления к приводам на конвейере в пищевой промышленности.
• Прокладка между щитом и насосной станцией в условиях повышенной влажности.
• Питание датчиков давления и температуры на производстве с риском попадания масла.
• Монтаж осветительных цепей на открытых участках завода с перепадами температур.

Практические советы

• Перед монтажом проверьте, чтобы радиус изгиба был не менее 40 мм (4 × 10,1 мм) - иначе повредится изоляция.
• Используйте термоусадочные или герметичные муфты при выходе кабеля на улицу - предотвращает попадание влаги.
• При прокладке в лотках с другими кабелями соблюдайте интервалы - не допускайте перегрева.
• При обрезке используйте специальный инструмент - не снимайте оболочку ножом, чтобы не повредить жилы.
• При длительной работе при максимальной нагрузке убедитесь, что температура окружающей среды не превышает +80 C.
