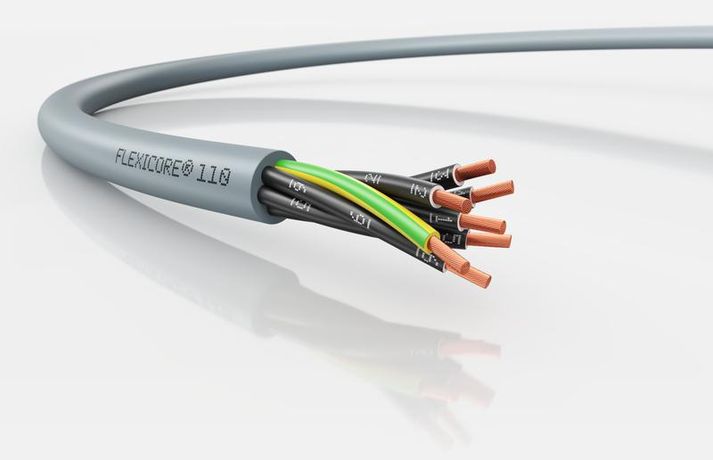

Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 7G0.75 nc - 3120000128

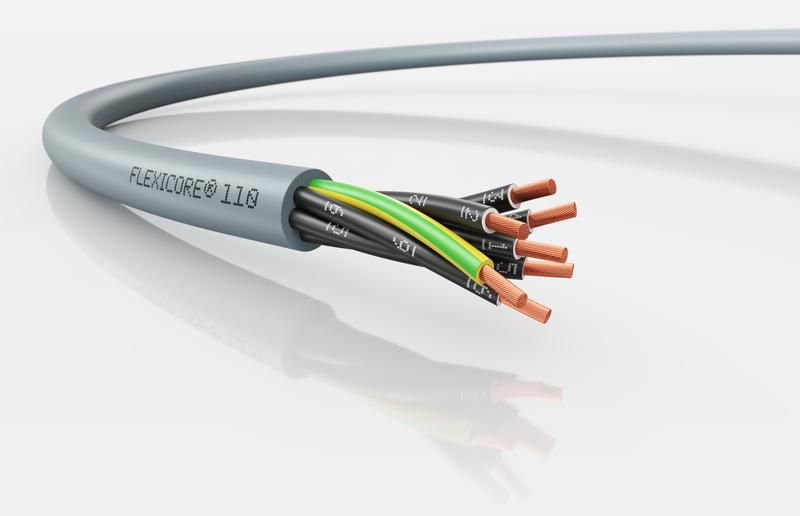

Кабель FLEXICORE 110 7G0.75 (м) от бренда LAPP - это гибкий силовой и контрольный кабель с семью медными жилами сечением 0,75 мм2, предназначенный для стационарной прокладки и работы с ограниченной подвижностью. Он подходит для промышленного оборудования, автоматизации и электропитания в условиях широкого диапазона температур, включая открытые площадки. Артикул 3120000128 обеспечивает совместимость с системами монтажа и комплектующими LAPP.

Назначение и область применения

Кабель FLEXICORE 110 7G0.75 (м) используется для передачи энергии и сигналов в промышленных системах. Подходит для монтажа внутри зданий и на улице, в том числе в условиях повышенной влажности, перепадов температур и наличия масел. Применяется в оборудовании: станках, конвейерах, робототехнике, системах управления, освещении, измерительных приборах и портативном электроинструменте.

Технические характеристики

• Количество жил: 7
• Сечение каждой жилы: 0,75 мм2
• Материал жил: многопроволочная медь (класс гибкости 5 по IEC 60228)
• Защитный проводник: есть (PE)
• Номинальное напряжение: 300 В
• Наружный диаметр: 7,7 мм
• Материал оболочки: ПВХ (PVC)
• Цвет оболочки: серый
• Диапазон рабочих температур: от –60 C до +80 C
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 7×D (при ограниченной подвижности)
• Маслостойкость: да - выдерживает контакт с минеральным маслом и дизтопливом
• Устойчивость к низким температурам: да - сохраняет эластичность при –60 C
• Пожаробезопасность: соответствие ГОСТ 31565 (О 1.8.2.5.4)
• Вес: 96 кг за бухту (стандартная длина - 1000 м)
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 110 7G0.75 (м) совместим с клеммами, разъёмами и фитингами LAPP, а также с большинством промышленных компонентов, рассчитанных на кабели с аналогичным наружным диаметром (7,7 мм). Для надёжного соединения используйте обжимные наконечники подходящего размера (диаметр жилы 0,75 мм2). Монтаж допускается в кабель-каналах, лотках, трубах и на открытом воздухе. Не рекомендуется протягивать через слишком узкие каналы - минимальный радиус изгиба должен соблюдаться во время укладки.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (пожаробезопасность)
• Соответствует IEC 60228, VDE 0295, ГОСТ 22483 (гибкость жил)
• Испытан на напряжение 4 кВ (повышенная электрическая прочность)
• Не содержит свинец - соответствует RoHS, REACH, ТР ЕАЭС 037/2016
• Климатическое исполнение: У1, У2, У3 - для эксплуатации в холодных и влажных условиях
• Прошёл испытания по ГОСТ 25018 (маслостойкость)

Преимущества

• Высокая гибкость благодаря многопроволочной меди класса 5 - удобен при прокладке в сложных маршрутах
• Стойкость к маслам и топливу - подходит для автосервисов, заводов, транспорта
• Широкий температурный диапазон - работает даже в морозы до –60 C
• Повышенная пробивная прочность (4 кВ) - снижает риск повреждения при перегрузках
• ПВХ-оболочка серого цвета - устойчива к УФ-лучам, подходит для наружной прокладки

Ограничения применения

• Не предназначен для постоянного движения (например, в цепях троллеев или свободно подвешенных кабелях)
• Запрещено использовать в местах с частым механическим ударом или истиранием - требует защиты в кабель-каналах
• Не следует применять в контакте с органическими растворителями (ацетон, бензол) - возможна деформация оболочки
• При прокладке в плотных пучках учитывайте тепловыделение - не перегружайте более 10 А на жилу

Примеры использования

• Подключение датчиков и приводов на конвейерной линии
• Прокладка внутренних цепей управления в металлообрабатывающих станках
• Питание светильников на открытых участках завода
• Монтаж электропитания в зимних условиях (склады, ледовые дворцы)
• Связь между контроллером и исполнительными механизмами в робототехнике

Практические советы

• Перед монтажом проверьте, что радиус изгиба не меньше 4×7,7 = 30,8 мм (для стационарной прокладки)
• При использовании в условиях низких температур - не сгибайте кабель при температуре ниже –40 C без предварительного прогрева
• Для долговечности закрывайте концы кабеля термоусадкой или герметиком, особенно при наружной прокладке
• При группировке нескольких кабелей FLEXICORE 110 7G0.75 (м) оставляйте воздушный зазор - это снижает нагрев
• Артикул 3120000128 - оптимален для замены старых кабелей типа Kabel-Flex, H07V-K, YDY
