Кабель универсальный с цифровой маркировкой жил LAPP KABEL X05VV-F 3X0.5 NC - 3120001102

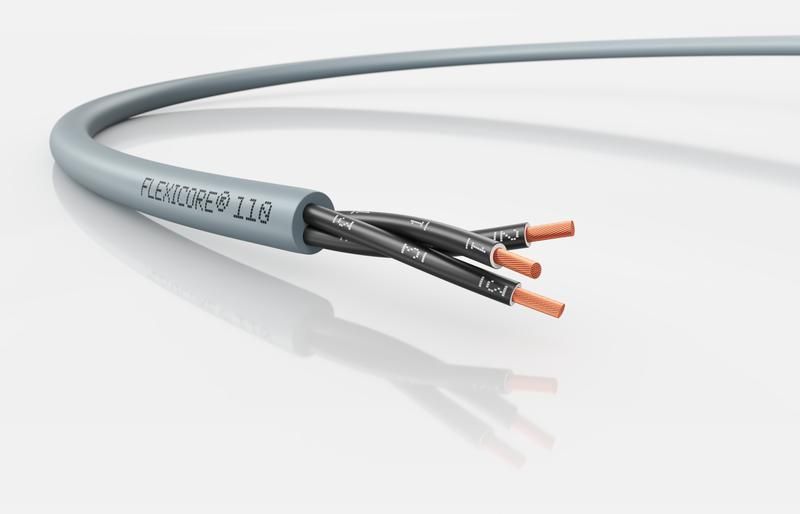

Кабель FLEXICORE 110 3x0.5 (м) от бренда LAPP - это гибкий силовой и контрольный кабель с медными многопроволочными жилами, предназначенный для стационарной прокладки и работы с ограниченной подвижностью. Подходит для промышленного оборудования, автоматизации и внешних установок. Артикул 3120001102 обеспечивает совместимость с системами монтажа LAPP.

Назначение и область применения

Кабель FLEXICORE 110 3x0.5 (м) используется для передачи энергии и сигналов в условиях повышенных требований к надёжности. Применяется в промышленном оборудовании, производственных линиях, станках, конвейерах, системах управления и освещении. Подходит как для внутренней, так и для наружной прокладки - даже при перепадах температур и высокой влажности. Также применяется для подключения электроинструментов и измерительных приборов.

Технические характеристики

• Сечение жил: 0,5 мм2 - три медные многопроволочные жилы (класс гибкости 5 по IEC 60228)
• Номинальное напряжение: 300/500 В - безопасна для цепей до 500 В между проводниками и землёй
• Наружный диаметр: 5,02 мм - компактный профиль для плотной укладки в каналы и кабель-каналы
• Оболочка: ПВХ (PVC) серого цвета - устойчива к механическому воздействию и химическим веществам
• Рабочий температурный диапазон: от –60 C до +80 C - работает в холодных и жарких условиях
• Минимальный радиус изгиба: 4×D (при стационарной прокладке), 7×D (при ограниченной подвижности)
• Пожаробезопасность: соответствие ГОСТ 31565 (О 1.8.2.5.4) - снижает распространение пламени
• Маслостойкость: да - выдерживает контакт с минеральным маслом и дизтопливом
• Устойчивость к низким температурам: да - сохраняет эластичность при замораживании
• Вес: 38 кг за катушку - удобен для транспортировки и хранения
• Гарантия: 24 месяца

Совместимость и монтаж

Кабель FLEXICORE 110 3x0.5 (м) легко коммутируется с клеммами, разъёмами и штекерами стандарта LAPP. Для монтажа используйте инструменты, подходящие для жил класса 5 - не допускайте перегибов и пережимов. Максимально допустимый радиус изгиба - 4×5,02 = ~20 мм при стационарной установке; при движении - не менее 35 мм. Не рекомендуется использовать в качестве постоянного гибкого кабеля для частых перемещений - лучше выбрать специализированные гибкие кабели типа ÖLFLEX®.

Безопасность и стандарты

• Соответствует ГОСТ 31565 (пожаробезопасность)
• Испытан на напряжение 4 кВ - выше нормы, что повышает запас прочности
• Не содержит свинец - соответствует RoHS, REACH и ТР ЕАЭС 037/2016
• Климатическое исполнение У1, У2, У3 - рассчитан на работу в суровых условиях России и стран СНГ

Преимущества

• Высокая гибкость благодаря жилам класса 5 - легче прокладывать в труднодоступных местах
• Стойкость к маслам и топливу - идеален для промзоны, автосервисов, заводских участков
• Широкий температурный диапазон - можно применять зимой на открытых площадках и летом в нагреваемых корпусах
• Серая оболочка - отличается от бытовых кабелей, позволяет легко идентифицировать в распределительных щитах
• Произведён в РФ - гарантирует доступность запасов и сервисную поддержку

Ограничения применения

• Не предназначен для частого изгибания и движения - не заменяет гибкие кабели типа ÖLFLEX® FD или UNITRONIC®
• Не следует прокладывать в контакте с острыми кромками без защиты - ПВХ оболочка чувствительна к порезам
• Запрещено использование в условиях постоянного погружения в воду - IP-защита не указана, не является водонепроницаемым
• Не рекомендован для прямого солнечного света более 6 месяцев без дополнительной защиты - УФ-стабилизация в ПВХ минимальна

Примеры использования

• Подключение датчиков и контроллеров на конвейере
• Прокладка в металлических трубах внутри цеха
• Питание насосов и маломощных двигателей в холодильных камерах
• Монтаж освещения на открытых террасах или крытых складах
• Связь между пультом управления и станком с ЧПУ

Практические советы

• Перед монтажом проверьте посадочный диаметр кабельных вводов - он должен быть не меньше 5,2–5,5 мм для свободного входа
• При прокладке нескольких кабелей FLEXICORE 110 3x0.5 (м) рядом соблюдайте интервал не менее 10 мм для теплоотвода
• Для длительной эксплуатации на открытом воздухе используйте защитные рукава или кабель-каналы с UV-защитой
• Не перегружайте жилы - максимальный ток для 0,5 мм2 при 300 В составляет около 4 А (зависит от условий прокладки)
• Храните катушки в сухом месте, избегая давления на обмотку - деформация может повредить изоляцию
