Кабель U/UTP кат.5E (класс D) 4 пары 100МГц ОЖ BC чистая медь внутр. LSZH нг(В)-HF оранж. (уп.100м) NETLAN EC-UU004-5E-LSZH-OR-1

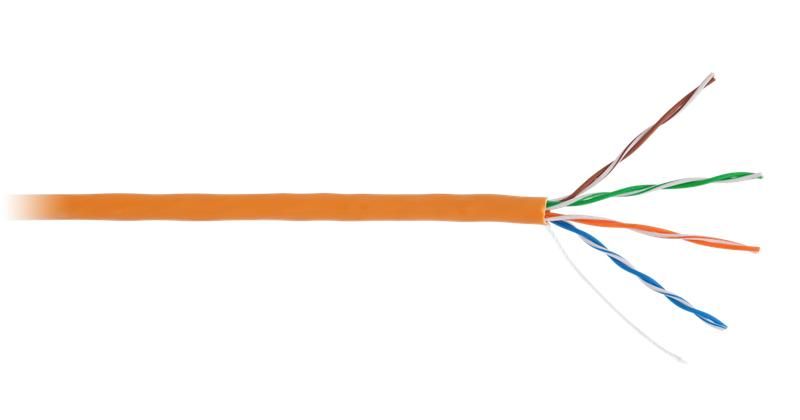

Кабель NETLAN EC-UU004-5E-LSZH-OR-1 - это четырёхпарный неэкранированный кабель категории 5e с жилами из чистой меди и оболочкой LSZH, предназначенный для прокладки внутри зданий. Подходит для сетей Ethernet до 1 Гбит/с, а также для передачи аналоговых сигналов. Упакован по 100 метров, что удобно для монтажа и хранения.

Назначение и область применения

Кабель NETLAN EC-UU004-5E-LSZH-OR-1 используется для создания локальных вычислительных сетей (ЛВС) с высокой пропускной способностью. Применяется в офисах, школах, больницах, центрах обработки данных и других помещениях, где требуется надёжная передача данных. Поддерживает скорость до 1 Гбит/с, поэтому подходит для IP-камер, VoIP-телефонии, компьютеров и серверов. Может использоваться и для передачи аналоговых сигналов - например, аудио или видеосигналов через специальные преобразователи.

Технические характеристики

• Категория: 5e (класс D)
• Частота: до 100 МГц
• Количество пар: 4
• Жилы: чистая медь (не покрытая алюминием или медью с сердечником)
• Экранирование: U/UTP - полностью неэкранированный
• Оболочка: LSZH (низкое выделение дыма и галогенов), нг(В)-HF - самозатухающая, безгалогенная
• Цвет оболочки: оранжевый
• Длина бухты: 100 м
• Упаковка: одна бухта - 100 м; шесть бухт - в одной картонной коробке

Совместимость и монтаж

Кабель NETLAN EC-UU004-5E-LSZH-OR-1 совместим со всеми стандартными RJ45-разъёмами, patch-панелями, коммутаторами и маршрутизаторами, поддерживающими Ethernet 10/100/1000BASE-T. Для монтажа используйте инструменты, подходящие для кабеля 24 AWG (диаметр жилы ~0,51 мм). Обращайте внимание на минимальный радиус изгиба - он должен быть не менее 8 наружных диаметров кабеля (приблизительно 40–50 мм). Не допускайте перегибов, скручивания и сдавливания при прокладке. Кабель можно укладывать в кабель-каналах, лотках, трубах, но не рекомендуется прокладывать рядом с силовыми кабелями на расстоянии меньше 15 см без экранирования.

Безопасность и стандарты

Оболочка LSZH и маркировка нг(В)-HF означают, что кабель не распространяет горение и не выделяет токсичных галогенных газов при возгорании. Это требование актуально для помещений с повышенными нормами пожарной безопасности - многоэтажных зданиях, метро, учебных заведениях, госучреждениях. Соответствует требованиям ГОСТ Р 53315 и EN 50575 для кабелей категории 5e. Сертифицирован для внутреннего использования, не предназначен для наружной прокладки или подземного монтажа.

Преимущества

• Чистая медь в жилах обеспечивает стабильную передачу сигнала и меньшие потери, чем в кабелях с медноклапанной или алюминиевой жилой
• Неэкранированная конструкция снижает стоимость и упрощает монтаж - не нужна заземление экрана
• Оболочка LSZH безопасна в случае пожара - минимизирует риск отравления дымом и повреждения оборудования
• Ярко-оранжевый цвет позволяет легко отличить этот кабель от силовых или телефонных линий при обслуживании
• Стандартная длина бухты - 100 м - оптимальна для прокладки между этажами или в пределах одного рабочего участка

Ограничения применения

• Не применяется на улице - оболочка не защищена от УФ-излучения, влаги и механических воздействий
• Не подходит для прямой закладки в бетон или землю - отсутствует защита от давления и грызунов
• Максимальная частота 100 МГц ограничивает использование в сетях выше 1 Gbit/s (например, 2,5/5/10GBASE-T) на длинах более 55 м
• Из-за отсутствия экрана чувствителен к помехам от мощных электромоторов, сварочных аппаратов, ЛЭП - не рекомендуется прокладывать вблизи таких источников

Примеры использования

• Подключение компьютеров и принтеров к сети офиса
• Прокладка линий для IP-камер наблюдения в здании
• Разводка телефонии VoIP в многоквартирном доме
• Создание локальной сети в школьном кабинете информатики
• Передача аудиосигнала от микшера к усилителю через Ethernet-конвертер

Практические советы

• При заказе учтите, что кабель продается бухтами по 100 м - планируйте трассировку так, чтобы не было лишних обрезков
• Для длинных трасс (более 90 м) проверьте качество оконцевания - плохой контакт может снизить скорость ниже заявленной
• Храните бухты в сухом месте, избегайте перепадов температур - это продлевает срок службы изоляции
• При прокладке в каналах используйте протяжки и маслянистые составы - они снижают трение и предотвращают повреждение оболочки
• Проверяйте соответствие номера партии на бирке - для крупных проектов важно соблюдать однородность материала
