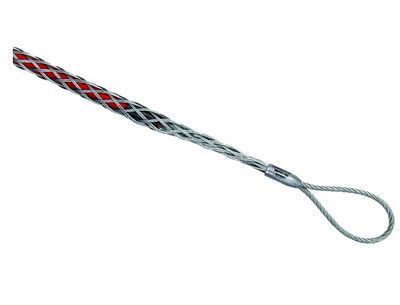

Кабельный чулок с петлей, д. 110-130 мм | 59703 DKC ДКС

Кабельный чулок с петлей DKC (ДКС) артикул 59703 предназначен для захвата и протяжки кабелей большого диаметра - от 110 до 130 мм. Он обеспечивает надёжное соединение между кабелем и тросом при прокладке в жестких каналах, особенно там, где требуется высокая механическая прочность и устойчивость к коррозии.

Назначение и область применения

Кабельный чулок с петлей DKC 59703 применяется при прокладке силовых и контрольных кабелей больших сечений - например, при монтаже в бетонных конструкциях, подземных трассах, технологических коробах на заводах или в крупных объектах коммерческой недвижимости. Петля позволяет легко закрепить трос или лебедку, а закрытая форма предотвращает сползание и перегиб кабеля во время протяжки.

Технические характеристики

• Диаметр захвата: 110–130 мм - подходит для кабелей с внешним диаметром в этом диапазоне;
• Тип изделия: чулок с закрытой головкой - исключает выпадение кабеля изнутри;
• Исполнение наконечника: закрытого типа - усиленная герметичность и долговечность;
• Материал: сталь с оцинкованным покрытием по методу сендзимира - повышенная коррозионная стойкость;
• Цвет: светло-серый - визуально отличается от других элементов, упрощает идентификацию на объекте;
• Совместим с гофрированными и жесткими трубами, используемыми в электротехнических системах.

Совместимость и монтаж

Кабельный чулок DKC 59703 совместим с любыми кабелями, имеющими наружный диаметр 110–130 мм. Для монтажа необходимо:

• Развернуть чулок и аккуратно поместить внутрь кабель;
• Убедиться, что кабель полностью заполнен внутри чулка - не допускать провисания;
• Зафиксировать петлю на тросе, лебёдке или другом устройстве протяжки;
• Не использовать при радиусе изгиба меньше, чем минимально допустимый для конкретного кабеля - это предотвратит повреждение жил.

Петля расположена так, чтобы нагрузка распределялась равномерно - не требует дополнительной фиксации.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, характерным для промышленных электротехнических компонентов. Оцинкование по методу сендзимира гарантирует длительную защиту даже в агрессивных средах. Прямых указаний на соответствие ГОСТ или IEC в предоставленных данных нет - рекомендуется проверять сертификаты производителя при использовании в регулируемых проектах.

Преимущества

• Высокая прочность стали и цинкового покрытия обеспечивают срок службы более 10 лет в условиях влажности и химической активности;
• Закрытая форма исключает риск потери кабеля при протяжке - важна при работе в труднодоступных местах;
• Один размер заменяет несколько вариантов меньшего диаметра - снижает количество типоразмеров на складе;
• Легко интегрируется в существующую систему с другими аксессуарами серии Octopus.

Ограничения применения

• Не предназначено для кабелей с диаметром менее 110 мм - возможен проскальзывание;
• Не следует использовать в условиях постоянного контакта с открытым пламенем или температурой выше +80 C - материал не термостойкий;
• Не подходит для частых изгибов под углом менее 45° - может деформироваться или потерять форму;
• Не является водо- или воздухонепроницаемым уплотнителем - не заменяет герметичные переходники.

Примеры использования

• Протяжка кабеля 120 мм2 через бетонную трубу при монолитном строительстве;
• Подключение силового кабеля к распределительному щиту в промышленном цеху;
• Монтаж кабеля в подземном канале с высокой влажностью - благодаря оцинкованию не ржавеет;
• Обслуживание кабельных трасс в тепловых пунктах и насосных станциях.

Практические советы

• Перед установкой проверьте точный диаметр кабеля - он должен входить в диапазон 110–130 мм без усилия;
• При многократном использовании осматривайте чулок на предмет вмятин и трещин - даже малые дефекты могут вызвать повреждение кабеля;
• Для защиты от грязи и влаги перед протяжкой можно временно обернуть чулок полиэтиленовой плёнкой - после монтажа удалите;
• Не затягивайте петлю слишком сильно - это может деформировать стальную стенку и снизить надёжность крепления.
