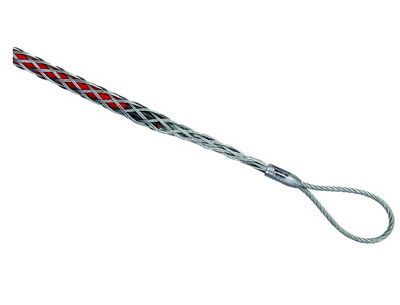

Кабельный чулок с петлей, д. 65-80 мм | 59780 DKC ДКС

Кабельный чулок с петлей DKC (ДКС) артикул 59780 предназначен для захвата и протяжки кабелей диаметром 65–80 мм при прокладке в жестких каналах, бетонных стяжках или закрытых трассах. Изделие из оцинкованной стали обеспечивает прочность и долговечность даже в агрессивных условиях.

Назначение и область применения

Кабельный чулок с петлей DKC 59780 применяется для удержания и протяжки силовых и контрольных кабелей большого диаметра. Он фиксируется на конце кабеля и позволяет легко провести его через каналы, трубы, бетонные массивы или труднодоступные участки трассы. Подходит для работ в монолитном строительстве, на промышленных объектах, в торговых центрах и при реконструкции существующих сетей.

Технические характеристики

• Диаметр захвата: 65–80 мм - подходит для крупногабаритных кабелей, например, сечением до 95 мм2
• Тип изделия: Чулок закрытого типа - герметичная форма предотвращает сползание и перегиб кабеля
• Исполнение наконечника: Закрытого типа - исключает распускание волокон и повреждение изоляции
• Материал: Сталь - высокая механическая прочность против давления и растяжения
• Покрытие: Оцинковано по методу сендзимира - равномерный слой цинка, устойчивый к коррозии
• Цвет: Светло-серый - визуально отличается от пластиковых элементов, удобен при визуальной проверке

Совместимость и монтаж

Кабельный чулок DKC 59780 совместим со всеми типами жестких труб, гофрированных рукавов и бетонных каналов, где требуется протяжка кабеля. Петля на вершине чулка предназначена для крепления лебедки, троса или шнура. Для установки: плотно наденьте чулок на конец кабеля, убедитесь, что он полностью покрывает изоляцию, затем зафиксируйте петлю на тянущем устройстве. Учитывайте посадочный диаметр 65–80 мм - не используйте для кабелей меньше 65 мм, так как возможна проскальзывание.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для электротехнических компонентов. Метод оцинковки сендзимира гарантирует защиту в условиях повышенной влажности и химической активности. Прямого указания на соответствие ГОСТ или IEC в данных нет - при использовании в ответственных системах рекомендуется сверить с проектными нормами.

Преимущества

• Высокая прочность стали выдерживает значительные усилия при протяжке
• Оцинкованное покрытие снижает риск коррозии в сырых помещениях и подземных трассах
• Закрытая форма предотвращает деформацию и повреждение кабельной изоляции
• Петля обеспечивает надежную точку крепления без необходимости дополнительного крепления

Ограничения применения

• Не предназначен для кабелей диаметром менее 65 мм - возможен люфт и соскальзывание
• Не рассчитан на частые изгибы или динамические нагрузки - только статическая протяжка
• Не использовать в контакте с открытыми источниками пламени или высоких температур (>100 C)
• Не заменяет термоусаживающие или клеевые наконечники - служит исключительно для протяжки

Примеры использования

• Протяжка кабеля 4×70 мм2 через бетонную плиту при монтаже электрощита в подвале
• Установка силового кабеля в металлический короб в цеху с высокой запыленностью
• Прокладка кабеля между этажами через технологический канал с минимальным доступом
• Работы в старых зданиях, где необходимо сохранить целостность изоляции при проходе через узкие отверстия

Практические советы

• Перед монтажом проверьте внутренний диаметр канала - он должен быть минимум на 10–15 мм больше внешнего диаметра кабеля + чулка
• Не затягивайте чулок слишком туго - это может повредить изоляцию кабеля; достаточно плотного прилегания
• При многократном использовании осматривайте поверхность чулка на предмет деформаций или трещин - при повреждении замените
• Для защиты от окисления в агрессивной среде можно дополнительно смазать контактную часть графитовой смазкой
• Храните в сухом месте - хотя покрытие устойчиво, длительный контакт с водой может снизить срок службы
