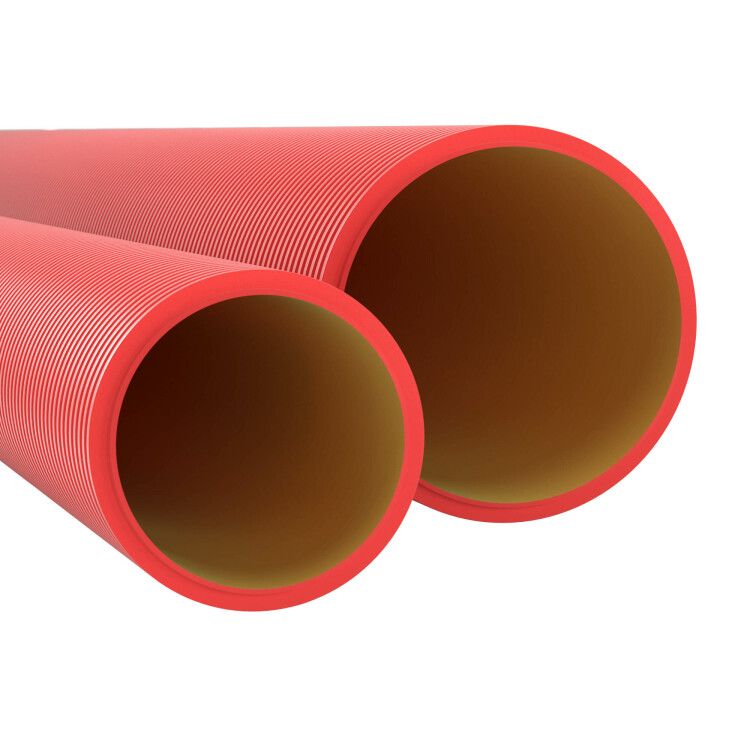

Труба гофрированная двустенная ПНД жесткая d160мм с муфтой для кабельной канализации SN8 1020Н красн. (уп.6м) DKC 160916-8K ДКС 160916-8KN

Труба гофрированная двустенная поливинилхлоридная жесткая для кабельной канализации диаметр 160 мм, класс прочности SN8, 770Н, длина 6 м, цвет красный — это жесткая двухслойная труба из полиэтилена низкого давления (ПНД), предназначенная для защиты кабелей в условиях высоких механических нагрузок и агрессивной среды. Бренд DKC (ДКС) предлагает эту модель в артикулах 160916-8k и 160916-8kn как часть серии Octopus, подходящую для закладки в землю или бетон.

Назначение и область применения

Труба предназначена для прокладки силовых и контрольных кабелей в местах с высокими нагрузками: под автодорогами, железными путями, в промышленных зонах, при блочной укладке кабельных трасс. Она защищает провода от механических повреждений, влаги, химических веществ и перепадов температур. Применяется как в новых сетях, так и при реконструкции существующих кабельных каналов.

Технические характеристики

• Наружный диаметр: 160 мм
• Внутренний диаметр: 137 мм
• Материал: полиэтилен низкого давления (ПНД)
• Конструкция: двустенная — внешняя ребристая, внутренняя гладкая
• Класс кольцевой жесткости: SN8 (770 Н/м²)
• Длина одного отрезка: 6 метров
• Цвет: внешняя стенка — красная, внутренняя — желтая
• Диапазон рабочих температур: от -40 °C до +90 °C
• Степень защиты: IP44 (защита от предметов >2,5 мм), IP55 (пылевоздействие ограниченное), IP67 (полную защиту от пыли и временного погружения в воду)
• Минимальный радиус изгиба: 6400 мм
• Поверхность: необработанная, без дополнительного покрытия
• Прозрачность: да — позволяет визуально контролировать состояние кабеля при монтаже

Совместимость и монтаж

Каждый отрезок трубы поставляется с одной соединительной муфтой — совместимой по диаметру и типу соединения. Для сборки требуется только плотное вхождение концов друг в друга без клея или сварки. Труба не рассчитана на открытую прокладку — применяется исключительно в скрытых системах: в грунте, под дорожным полотном, внутри бетонных конструкций (ж/б плит, фундаментов, коллекторов). Не используется в воздухе, на поверхностях или в помещениях с доступом людей.

Безопасность и стандарты

Соответствует требованиям ГОСТ 14254-96 по степени защиты IP44/IP55/IP67. Материал ПНД не выделяет токсичных веществ при нагреве и не поддерживает горение. Конструкция обеспечивает безопасную работу при температурах до +90 °C, что соответствует нормам для кабельных систем в промышленных условиях.

Преимущества

• Высокая кольцевая жесткость SN8 — выдерживает значительные вертикальные нагрузки, включая проезд тяжелой техники
• Гладкая внутренняя стенка снижает трение при протяжке кабелей, особенно тяжелых или многожильных
• Устойчивость к агрессивным почвам, щелочам, маслам и влаге
• Широкий температурный диапазон — работает в суровом климате, включая северные регионы
• Прозрачная конструкция позволяет легко проверить целостность кабеля после монтажа
• Автоматическая комплектация муфтами — экономит время на подготовку к установке

Ограничения применения

• Нельзя применять для открытой прокладки — риск повреждения от УФ-излучения и механических ударов
• Не подходит для монтажа в зонах с постоянным движением или вибрацией без дополнительной фиксации
• Минимальный радиус изгиба 6400 мм требует планирования маршрута — нельзя делать острые повороты
• Не является герметичной конструкцией — не гарантирует полную изоляцию от воды при длительном затоплении
• Не рекомендуется для прокладки в легких грунтах без песчаной подушки — возможна деформация

Примеры использования

• Закладка под автомагистралями для прокладки кабелей высокого напряжения
• Проход через железнодорожные пути — защита сигнализационных и энергокабелей
• Подземные кабельные трассы на промплощадках с тяжелым оборудованием
• Монтаж в бетонных каналах при строительстве распределительных пунктов
• Обустройство кабельных переходов между зданиями в условиях высокой влажности

Практические советы

• Перед монтажом проверьте внутреннюю поверхность трубы — она должна быть чистой, без заусенец, чтобы не повредить изоляцию кабеля
• При укладке в грунт используйте песчаную подушку толщиной 10–15 см — это предотвращает точечные нагрузки
• При соединении труб соблюдайте направление: гладкая сторона всегда должна входить в муфту, а ребристая — оставаться снаружи
• Для длинных трасс с несколькими поворотами запланируйте ревизионные колодцы — доступ к кабелю будет сложнее без них
• Артикулы 160916-8k и 160916-8kn отличаются лишь наличием маркировки — выбирайте по требованиям заказчика или документации
• Не забудьте, что труба прозрачная — при необходимости можно визуально определить наличие препятствий внутри перед протяжкой
