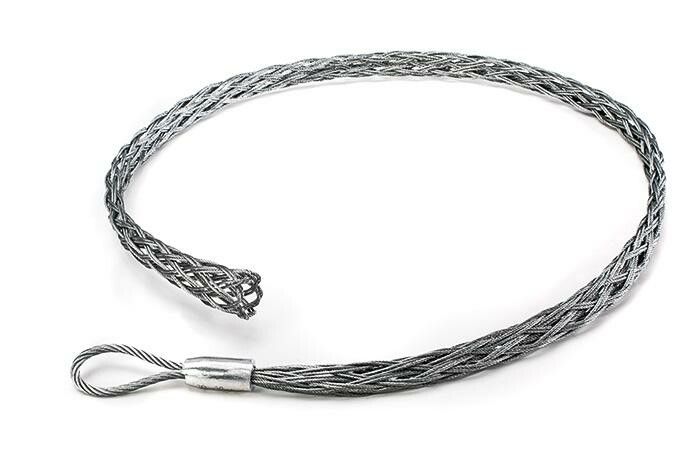

Чулок монтажный ЧМ-65/80 серия ПРОФИ - 65125 КВТ

Чулок монтажный ЧМ-65/80 серия ПРОФИ от бренда КВТ - это прочный и гибкий элемент для безопасного захвата и протяжки кабелей диаметром 65–80 мм, особенно при укладке СИП или многожильных проводов. Артикул 65125 предназначен для профессионального монтажа в условиях высоких механических нагрузок.

Назначение и область применения

Чулок монтажный ЧМ-65/80 серия ПРОФИ используется для фиксации и протяжки кабелей при прокладке в трубах, каналах, лотках и других труднодоступных зонах. Подходит для работы с кабелями, несущими нейтралью и скрутками СИП. Применяется при монтаже силовых сетей, ЛЭП, вводов в здания и реконструкции существующих кабельных трасс.

Технические характеристики

• Диаметр кабеля: 65–80 мм - соответствует внутреннему диаметру чулка, что обеспечивает плотное прилегание без перегрузки;
• Материал: оцинкованная сталь - устойчив к коррозии, выдерживает воздействие влаги и агрессивной среды;
• Количество жил: 5 - обеспечивают равномерное распределение усилия по поверхности кабеля;
• Тип головки: открытого типа - позволяет легко надевать на кабель без демонтажа концевых частей;
• Исполнение наконечника: открытое - совместимо с тросом-лидером и вертлюгом для протяжки;
• Цвет: серый - визуально отличаемый, не требует окраски после установки.

Совместимость и монтаж

Чулок монтажный ЧМ-65/80 серия ПРОФИ соединяется с тросом-лидером через вертлюг - это исключает закручивание кабеля при протяжке. Гибкая плетёная конструкция легко проходит через изгибы кабельной канализации радиусом более 1 метра. Для монтажа достаточно надеть чулок на конец кабеля и зафиксировать его с помощью стального хомута или свинцовой проволоки. Наличие открытой формы позволяет использовать его даже на уже смонтированных участках.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и долговечности для электроустановок. Отсутствие паяных соединений снижает риск локальных точек напряжения и разрушения при циклических нагрузках. Оцинкованная сталь соответствует нормам защиты от коррозии в условиях повышенной влажности.

Преимущества

• Плетённая конструкция - обеспечивает эластичность и равномерное распределение нагрузки, предотвращая деформацию и повреждение изоляции кабеля;
• Ручная сборка - гарантирует однородность структуры и отсутствие слабых мест;
• Мультиразмерность - один чулок заменяет несколько моделей, покрывая диапазон 65–80 мм;
• Высокая прочность стали - выдерживает значительные тянущие усилия при протяжке;
• Удобство установки - не требует специальных инструментов, работает с любыми типами кабелей в указанном диапазоне.

Ограничения применения

• Не предназначена для использования с кабелями менее 65 мм - возможен проскальзывание и потеря контроля;
• Не следует применять в условиях постоянного контакта с открытым огнём или температур выше +90 C - материал теряет прочность;
• Запрещено использование в качестве основного крепления - только для временного захвата при протяжке;
• Не подходит для кабелей с мягкой или пористой оболочкой - риск механического повреждения острыми краями плетения.

Примеры использования

• Протяжка СИП-4 3×70+1×70 через кабельную канализацию при подключении дома к воздушной линии;
• Укладка кабеля ААБл 3×120 в коллекторе теплотрассы;
• Перетяжка старого кабеля в шахте здания с использованием троса-лидера и вертлюга;
• Монтаж группового кабеля в подземных камерах распределительных пунктов.

Практические советы

• Перед монтажом проверьте внешнюю оболочку кабеля - она должна быть целой, без вмятин и трещин, чтобы чулок не стал причиной повреждения;
• Используйте вертлюг между чулком и тросом - это предотвратит скручивание кабеля и продлит срок службы;
• При работе с несколькими кабелями одного диаметра - используйте один и тот же чулок, так как он рассчитан на диапазон, а не на конкретный размер;
• После завершения протяжки немедленно снимите чулок - не оставляйте его как постоянный элемент крепления;
• При необходимости можно дополнительно обмотать место крепления изолентой для усиления фиксации, но не затягивать слишком сильно - сохраняйте эластичность плетения.
