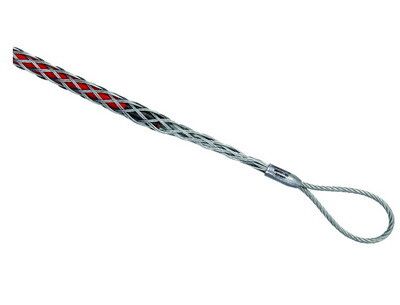

Кабельный чулок с петлей, д. 40-50 мм | 59750 DKC ДКС

Кабельный чулок с петлей DKC (ДКС) артикул 59750 предназначен для захвата и протяжки кабелей диаметром 40–50 мм при прокладке в жестких каналах, бетонных стяжках или закрытых конструкциях. Этот элемент из оцинкованной стали обеспечивает прочное соединение между кабелем и тянущим устройством, снижая риск повреждения изоляции.

Назначение и область применения

Кабельный чулок с петлей DKC (ДКС) артикул 59750 применяется для безопасного проведения кабелей через труднодоступные участки: внутри бетона, подземных каналов, коробов и шахт. Он фиксируется на конце кабеля и позволяет использовать трос, лебедку или другое тянущее оборудование без прямого контакта с изоляцией. Подходит для прокладки силовых, управляющих и слаботочных кабелей в промышленных объектах, коммерческих зданиях и при монолитном строительстве.

Технические характеристики

• Диаметр захвата: 40–50 мм - подходит для кабелей с внешним диаметром в этом диапазоне
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - высокая коррозионная стойкость
• Тип исполнения: закрытого типа - исключает расхождение элементов при нагрузке
• Цвет: светло-серый - соответствует стандартному цвету металлических компонентов
• Форма: с петлей - удобна для крепления к тяговым устройствам

Совместимость и монтаж

Кабельный чулок с петлей DKC (ДКС) артикул 59750 совместим с любыми тяговыми системами, использующими крюки, карабины или тросы. Для установки:

1. Убедитесь, что диаметр кабеля попадает в диапазон 40–50 мм
2. Наденьте чулок на конец кабеля до плотного прилегания
3. Зафиксируйте петлю на тяговом тросе или крюке
4. Произведите протяжку равномерным усилием, без рывков

Не рекомендуется использовать с кабелями меньшего диаметра - возможен проскальзывание. Протяжка должна выполняться с учетом радиуса изгиба кабеля.

Безопасность и стандарты

Кабельный чулок с петлей DKC (ДКС) артикул 59750 изготовлен из материала, соответствующего требованиям к механической прочности и долговечности в агрессивных средах. Оцинкование по методу Сендзимира гарантирует защиту от коррозии даже при длительном контакте с бетоном или влажностью. Соответствует общепринятым нормам безопасности при работе с кабельными системами, однако не является сертифицированным электроизолирующим изделием - не заменяет изоляцию кабеля.

Преимущества

• Высокая прочность стальной конструкции предотвращает деформацию при значительных усилиях протяжки
• Оцинкованное покрытие увеличивает срок службы в сырых и химически активных средах
• Закрытая форма исключает выпадение проводников при перегрузке
• Петля обеспечивает быстрое и надежное крепление к тяговому оборудованию
• Поддерживается рекомендованный проектный ассортимент - совместима с другими элементами серии Octopus

Ограничения применения

• Не предназначена для кабелей диаметром менее 40 мм - возможен соскальзывание
• Не следует использовать в качестве изоляционного элемента - не защищает от напряжения
• Не рекомендуется многократное использование при высоких нагрузках - материал может утратить форму после нескольких циклов
• Не подходит для работы с кабелями, имеющими острые выступы или жесткие бронированные оболочки - риск повреждения внутренней структуры чулка

Примеры использования

• Протяжка силового кабеля ВВГнг-LS 3×120 через бетонную плиту при возведении многоэтажного здания
• Установка кабеля управления в шахте лифтового оборудования с использованием лебедки
• Прокладка кабеля в подпольных каналах промышленного цеха с повышенной влажностью
• Монтаж кабельных трасс в стяжке пола торгового центра

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - лучше всего использовать штангенциркуль
• При протяжке через длинные или изогнутые каналы смажьте поверхность кабеля мыльным раствором - снижает трение
• Не допускайте перекручивания чулка во время затяжки - это может вызвать местное давление на изоляцию
• Храните в сухом месте - хотя оцинковка защищает от коррозии, длительный контакт с водой сокращает срок службы
• Для частого использования рассмотрите запасные экземпляры - один чулок может служить 3–5 циклов при правильной эксплуатации
