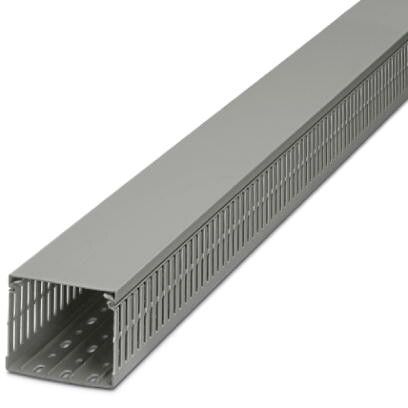

Кабельный канал CD 80X100 | 3240264 Phoenix Contact

Кабельный канал CD 80x100 от Phoenix Contact - это жесткий пластиковый корпус для упорядоченного монтажа силовых и слаботочных кабелей в промышленной среде. Артикул 3240264 предназначен для фиксированного крепления на стене или поверхности, обеспечивая доступ к проводам при необходимости обслуживания.

Назначение и область применения

Кабельный канал CD 80x100 используется для защиты и организации кабелей в условиях производства, автоматизации и распределительных щитов. Подходит для прокладки кабелей управления, питания, сигнализации и связи. Применяется там, где требуется видимый, но защищённый маршрут - например, на станках, конвейерах, в цехах и серверных помещениях.

Технические характеристики

• Размеры: 80 мм (высота) × 100 мм (ширина)
• Материал: самозагасающий поликарбонат (V-0 по UL94)
• Цвет: белый
• Степень защиты: IP54 (защита от пыли и брызг воды с любого направления)
• Рабочая температура: от –40 C до +80 C
• Устойчивость к УФ-излучению: да

Совместимость и монтаж

Кабельный канал CD 80x100 монтируется с помощью крепёжных отверстий по всей длине корпуса. Для установки используются дюбели, саморезы или крепёжные планки. Крышка легко открывается без инструментов - достаточно надавить на замки по краям. Совместим со всеми стандартными комплектующими Phoenix Contact: углы, тройники, заглушки и переходники того же форм-фактора. Учитывайте внутреннее свободное пространство - около 55×75 мм - при планировании количества и диаметра кабелей.

Безопасность и стандарты

• Соответствие стандарту IEC 61084-1 (для кабельных каналов)
• Самозагасание материала по UL94 V-0 - предотвращает распространение пламени
• Электрическая изоляция соответствует требованиям для сетей до 1000 В переменного тока

Преимущества

• Высокая механическая прочность - выдерживает удары и давление при монтаже
• Легко открываемая крышка - позволяет менять или добавлять кабели без демонтажа канала
• Устойчивость к химическим веществам - не деформируется при контакте с маслом, эмульсиями и чистящими средствами
• Долговечность в агрессивных средах - материал не теряет форму и цвет даже при длительном воздействии света и перепадов температур

Ограничения применения

• Не предназначена для прокладки внутри трубопроводов или под землёй
• Не рекомендуется использовать в местах постоянного погружения в жидкости - IP54 не обеспечивает герметичность при затоплении
• Не подходит для высоких частот (>1 GHz) без экранирования - не является ЭМИ-экраном
• Запрещено применять в взрывоопасных зонах (Zone 0/1/2) - отсутствует сертификат ATEX

Примеры использования

• Монтаж кабелей между пультом управления и приводами на конвейере
• Обустройство маршрутов для сигналов датчиков в сборочном цехе
• Интеграция в распределительные шкафы для вывода внешних кабелей
• Прокладка вдоль технологических линий, где нужен быстрый доступ к проводам

Практические советы

• Перед монтажом проверьте, что суммарный диаметр всех кабелей не превышает 60–70 % внутреннего объёма канала - это сохранит теплоотвод и удобство обслуживания
• Используйте заглушки 3240264-XX (совместимые) на концах, чтобы предотвратить попадание пыли и насекомых
• При длинных участках (более 5 м) предусмотрите компенсационные элементы - тепловое расширение может вызвать деформацию
• Артикул 3240264 совпадает с другими продуктами Phoenix Contact - можно собирать систему из одного производителя без проблем совместимости
