Короб перфорированный 25х25 серия М (2м) Импакт - CKM50-025-025-1-K03 IEK

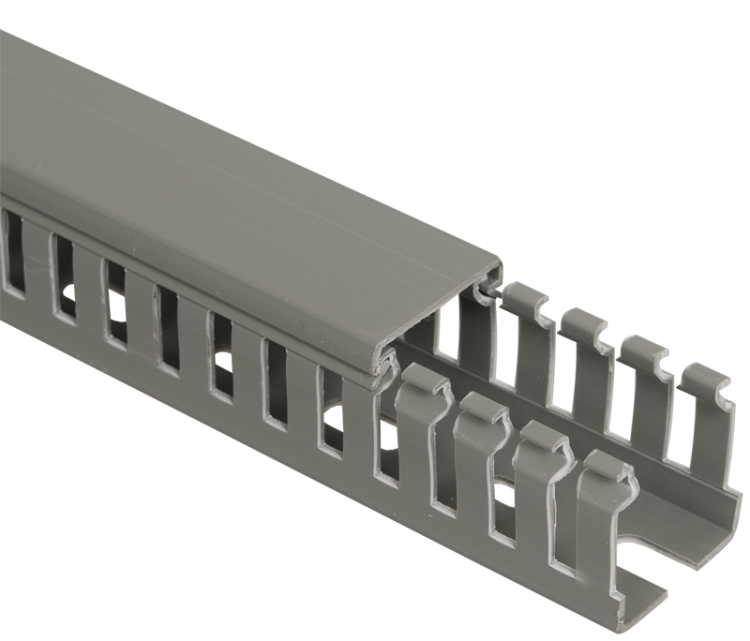

Кабель-канал перфорированный 25х25 серия М 2000 мм от IEK (ИЭК) - это компактная, самозатухающая система для внутренней укладки кабелей в электрощитах. Артикул ckm50-025-025-1-k03 обеспечивает надежную фиксацию и удобство монтажа за счет перфорированного основания и гибкой конструкции.

Назначение и область применения

Кабель-канал перфорированный 25х25 серия М предназначен исключительно для организации кабельной проводки внутри электрораспределительных шкафов. Он используется для упорядочивания силовых, сигнальных и управляющих кабелей, снижает риск перегрева и механических повреждений, а также придает шкафу аккуратный вид. Подходит для установки в промышленном оборудовании, автоматизированных системах и распределительных щитах.

Технические характеристики

• Размеры: 25×25 мм - внутреннее сечение позволяет размещать до 10–12 одножильных кабелей сечением до 2,5 мм2
• Длина: 2000 мм - стандартная длина для модульной сборки без необходимости резки
• Материал: ПВХ - самозатухающий, не распространяет горение, устойчив к химическим воздействиям
• Полезное сечение: 492 мм2 - расчетная площадь для прокладки кабелей без перегрузки
• Перфорация: шаг 6 мм, ширина слота 4 мм - обеспечивает точное крепление к шкафу через болты или заклепки
• Цвет: серый - совместим с большинством типов шкафов и не бросается в глаза
• Диапазон температур: от –15 до +60 C - работает в условиях холодных цехов и нагретых помещений
• Срок службы: 25 лет - материал сохраняет прочность и изоляционные свойства при нормальных условиях эксплуатации
• Нормативный документ: ТУ 2291-001-1436938-2008 - соответствие отечественным требованиям качества

Совместимость и монтаж

Кабель-канал перфорированный 25х25 серия М крепится напрямую к стенкам шкафа через перфорацию на основе. Для фиксации используются саморезы, заклепки или болты с гайками. Гибкая конструкция позволяет легко изгибать канал вокруг углов и препятствий без потери целостности. Крышка плотно защелкивается и не требует дополнительных креплений - ее можно открывать и закрывать многократно без повреждений. Совместим со всеми элементами серии IMPACT от IEK (ИЭК): углы, тройники, заглушки.

Безопасность и стандарты

Материал ПВХ самозатухающий - при возгорании не поддерживает пламя, что соответствует требованиям безопасности для электроустановок. Продукт изготовлен в соответствии с ТУ 2291-001-1436938-2008, что гарантирует контроль качества на всех этапах производства. Несмотря на то, что в описании указан другой ТУ (27.33.14-004-83135016-2017), фактический документ, указанный в характеристиках, является определяющим для данного артикула.

Преимущества

• Высокая жесткость при малом весе - не деформируется под нагрузкой кабелей
• Легко режется обычными ножницами по металлу - не требуется специальный инструмент
• Не требует заземления - благодаря изолирующему материалу ПВХ
• Поддерживает модульную сборку - все элементы серии IMPACT взаимозаменяемы
• Закрытая форма с крышкой предотвращает попадание пыли и сторонних предметов

Ограничения применения

• Не предназначен для наружной прокладки - не имеет защиты от УФ-излучения и осадков
• Не рекомендуется использовать в средах с постоянным контактом с маслом, растворителями или агрессивными химикатами
• При температурах ниже –15 C материал становится более хрупким - осторожно обращаться при монтаже в холодных помещениях
• Не подходит для прокладки высоковольтных кабелей выше 1 кВ - не имеет усиленной изоляции

Примеры использования

• Управление кабелями в частотных преобразователях
• Организация сигналов управления в ПЛК-шках
• Прокладка датчиков и исполнительных механизмов на конвейерных линиях
• Сборка распределительных щитов в пищевой и фармацевтической промышленности

Практические советы

• При проектировании учтите, что полезное сечение 492 мм2 - это максимальная теоретическая вместимость; реальная заполняемость должна составлять не более 70%, чтобы обеспечить теплоотдачу
• Для длинных участков используйте крепления каждые 400–500 мм - особенно при большой массе кабелей
• Перед монтажом проверьте посадочные отверстия в шкафе - они должны точно совпадать с шагом перфорации 6 мм
• При использовании в условиях повышенной влажности - комбинируйте с герметичными заглушками и переходниками
• Артикул ckm50-025-025-1-k03 - единственный в линейке с такой длиной и перфорацией; другие модели серии IMPACT имеют другую ширину или шаг перфорации
