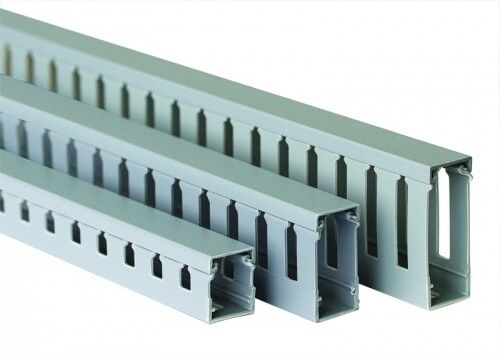

Короб перфорированный 25х30 RL75 2 серый QUADRO - 00126RL ДКС

Короб перфорированный серый RL75 25х30 от DKC (ДКС), артикул 00126rl, предназначен для упорядоченной прокладки кабелей внутри электрических шкафов. Его перфорированная конструкция обеспечивает естественную вентиляцию, а материал ПВХ гарантирует самозатухание и работу при экстремальных температурах.

Назначение и область применения

Короб перфорированный серый RL75 25х30 используется для фиксации и защиты кабельных трасс внутри электрощитов, панелей управления и распределительных устройств. Подходит для систем автоматизации, промышленного оборудования, конвейеров и станков, где важны теплоотвод, доступ к проводам и компактность.

Технические характеристики

• Габариты: 25×30 мм (ширина × высота), длина 2 м
• Материал: самозатухающий ПВХ (класс горючести ПВ-0)
• Толщина стенки: 1,6 мм
• Перфорация: шаг 12,5 мм, ширина выреза 5 мм, ширина зуба 7,5 мм
• Полезное сечение: 578 мм2 - позволяет прокладывать несколько кабелей без перегрузки
• Цвет: серый
• Рабочий температурный диапазон: от –40 C до +60 C
• Крышка: есть, съемная
• Тип крепления: через перфорацию на основании

Совместимость и монтаж

Короб перфорированный серый RL75 25х30 совместим со всеми элементами серии Quadro от DKC. Крепится с помощью саморезов или хомутов через отверстия в основании - не требует специального крепежа. Установка возможна как вертикально, так и горизонтально. Для удобства сборки крышка легко снимается и фиксируется без инструментов. Рекомендуется использовать с другими изделиями серии Quadro для единой системы маршрутизации кабелей.

Безопасность и стандарты

Изделие соответствует требованиям пожарной безопасности: материал ПВХ не поддерживает горение (класс ПВ-0). Это снижает риск распространения пламени в случае аварии. Короб не содержит галогенов, что делает его безопасным при нагреве. Применим в помещениях с повышенными требованиями к пожаростойкости.

Преимущества

• Высокая теплопроводность благодаря перфорации - предотвращает перегрев кабелей
• Устойчивость к температурным колебаниям - работает в холодных цехах и жарких зонах
• Легкий вес и простота монтажа - экономит время при сборке щитов
• Съемная крышка - позволяет легко проверить состояние кабелей и внести изменения
• Стандартный шаг перфорации - совместим с большинством крепежных элементов

Ограничения применения

• Не предназначена для наружной установки - не имеет герметичной защиты (IP-норма не указана)
• Не рекомендуется для силовых кабелей с током выше 100 А без дополнительного расчета тепловых нагрузок
• Не подходит для сред с постоянным воздействием растворителей, масел или агрессивных химикатов
• Длина 2 м - при необходимости удлинения требуется использование соединителей

Примеры использования

• Фиксация сигнальных кабелей в пультах управления станков
• Прокладка датчиков и проводов связи в распределительных щитах АСУ ТП
• Организация внутренней трассировки в шкафах частотных преобразователей
• Сборка кабельных каналов в холодильных камерах и на открытых площадках с контролируемым микроклиматом

Практические советы

• При прокладке нескольких кабелей учитывайте полезное сечение 578 мм2 - не заполняйте короб более чем на 70%, чтобы избежать перегрева
• Для точного расположения используйте шаблон с шагом 12,5 мм - он совпадает с типовым шагом крепежа
• При использовании в условиях низких температур (–40 C) избегайте ударных нагрузок при монтаже - материал становится менее пластичным
• Короб перфорированный серый RL75 25х30 идеально сочетается с другими элементами серии Quadro - выбирайте один производитель для унификации системы
• Артикул 00126rl - это часть стандартизованного ассортимента DKC; заказывайте в комплекте с крышками и крепежом для быстрой замены
