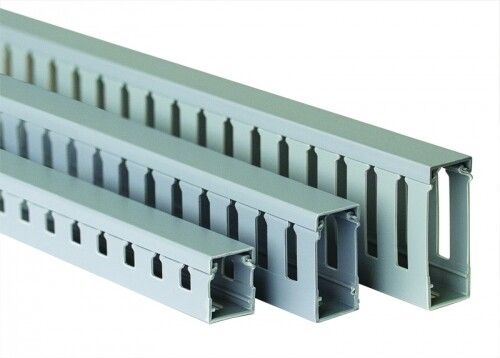

Короб перфорированный RL75 15x18 серый QUADRO - 00670RL ДКС

Короб перфорированный серый RL75 15х18 от DKC - это компактный элемент для упорядоченной прокладки кабелей внутри электрических шкафов. Материал ПВХ с самозатуханием и перфорированная конструкция обеспечивают безопасность, охлаждение и удобство монтажа. Артикул 00670rl входит в серию Quadro.

Назначение и область применения

Короб перфорированный серый RL75 15х18 используется для фиксации и защиты кабелей и проводов внутри электрических шкафов автоматизации, распределительных устройств и панелей управления. Подходит для прокладки силовых, сигнальных и управляющих цепей. Благодаря перфорации и вентиляционным свойствам идеально применяется там, где важна теплоотдача - например, рядом с частотными преобразователями, контакторами или модулями PLC.

Технические характеристики

• Тип изделия: перфорированный короб
• Материал: ПВХ (самозатухающий, класс горючести ПВ-0)
• Толщина стенки: 1,2 мм
• Габариты: 15×18 мм (ширина × высота), длина 2 метра
• Шаг перфорации: 12,5 мм
• Ширина выреза (отверстия): 5 мм
• Ширина зуба между отверстиями: 7,5 мм
• Полезное сечение для кабелей: 187 мм2
• Цвет: серый
• Температурный диапазон эксплуатации: от –40 C до +60 C
• Наличие крышки: да
• Тип крепления: через перфорацию на основании

Совместимость и монтаж

Короб перфорированный серый RL75 15х18 совместим со всеми элементами серии Quadro от DKC. Крепится к поверхности шкафа с помощью саморезов или болтов, проходящих через перфорационные отверстия на дне короба. Установка возможна как вертикально, так и горизонтально. Крышка легко фиксируется и открывается без инструментов - позволяет осматривать и заменять кабели без демонтажа всего участка. Для сборки рекомендуется использовать кабельные зажимы или хомутики, соответствующие диаметру прокладываемых жил.

Безопасность и стандарты

Материал ПВХ соответствует требованиям пожарной безопасности: самозатухающий, не распространяет пламя (класс ПВ-0). Короб не содержит галогенов, что снижает токсичность продуктов горения. Применим в помещениях с повышенными требованиями к электробезопасности и экологической чистоте. Соответствует общим нормам для внутренней прокладки кабелей в электроустановках.

Преимущества

• Высокая прочность при минимальном весе благодаря толщине стенки 1,2 мм
• Улучшенная вентиляция за счёт равномерной перфорации с шагом 12,5 мм
• Стойкость к перепадам температур - работает в условиях холодного производства и нагретых шкафов
• Легкий доступ к кабелям благодаря съёмной крышке
• Не требует специальных инструментов для установки
• Совместим с системой Quadro - можно комбинировать с другими элементами серии

Ограничения применения

• Не предназначена для наружной установки - материал не рассчитан на длительное UV-воздействие
• Не следует применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов
• Максимальная нагрузка по кабелям ограничена полезным сечением 187 мм2 - превышение может вызвать перегрев
• Не подходит для прямого бронирования или механических ударов - служит только для внутренней фиксации

Примеры использования

• Фиксация кабелей питания и сигналов в шкафах ЧПУ и промышленных контроллеров
• Организация проводки в распределительных щитах на заводах с низкими температурами (например, холодильные камеры)
• Укладка кабелей в пультах управления на конвейерах и роботизированных линиях
• Интерьерная прокладка в шкафах АСУ ТП, где требуется визуальный контроль и быстрый доступ

Практические советы

• При монтаже учитывайте, что перфорация расположена только на основании - для крепления используйте именно нижнюю часть короба
• Чтобы избежать перегрузки, суммарный диаметр всех кабелей в одном коробе не должен превышать 90% от полезного сечения (187 мм2)
• Для длинных трасс рекомендуется закреплять короб каждые 50–70 см, особенно при большом количестве кабелей
• При использовании в условиях вибраций дополнительно фиксируйте кабели хомутиками, чтобы предотвратить трение о кромки перфораций
• Артикул 00670rl - один из базовых элементов серии Quadro; другие размеры и типы коробов этой же серии позволяют создавать комплексные системы маршрутизации кабелей
