Кабель канал перфорированный 25х60 "ИМПАКТ" серия М | CKM50-025-060-1-K03 IEK

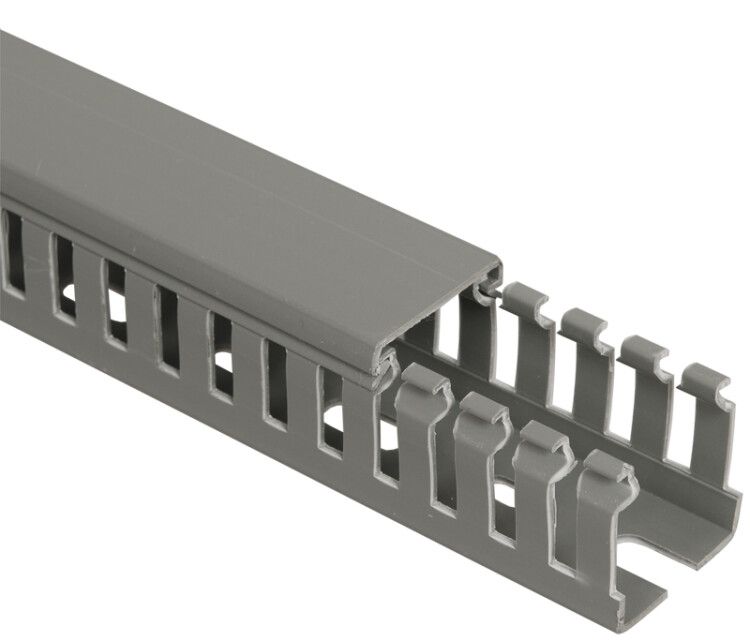

Кабель-канал перфорированный 25х60 серия М (4х5) от IEK предназначен для упорядоченной прокладки кабелей внутри электрощитов и распределительных шкафов. Этот продукт из серии IMPACT сочетает прочность ПВХ, удобную перфорацию и совместимость со стандартными комплектующими, обеспечивая надёжную организацию проводки в условиях промышленного оборудования.

Назначение и область применения

Кабель-канал перфорированный 25х60 серия М (4х5) используется исключительно для внутренней кабельной разводки в электрораспределительных шкафах. Он не предназначен для открытой прокладки на стенах, в каналах или на улице. Подходит для установки в щитах автоматики, управления, силовой аппаратуры и систем безопасности.

Технические характеристики

• Размеры: 25×60 мм - высота и ширина профиля, определяют объём для прокладки кабелей
• Материал: ПВХ - устойчив к химическим воздействиям, не проводит ток, не выделяет токсины при нагреве
• Наличие крышки: да - легко открывается и фиксируется, позволяет заменить или добавить кабели без демонтажа
• Перфорация: шаг 6 мм, ширина отверстий 4 мм - обеспечивают крепление саморезами, хомутиками или крепёжными планками
• Цвет: серый - соответствует стандартному цвету промышленного электрооборудования
• Диапазон температур: от –15 до +60 C - работает в помещениях с контролируемым микроклиматом
• Самозатухаемость: да - материал не поддерживает горение, снижает риск распространения пламени
• Гибкость: да - можно гнуть вручную без инструментов, адаптируется под углы и изгибы внутри шкафа
• Срок службы: 25 лет - при соблюдении условий эксплуатации
• Нормативный документ: ТУ 2291-001-1436938-2008 - технические условия производителя, не ГОСТ

Совместимость и монтаж

Кабель-канал перфорированный 25х60 серия М (4х5) крепится через перфорацию на основании с помощью саморезов, болтов или специальных крепёжных элементов. Установка возможна на вертикальные и горизонтальные поверхности внутри шкафа. Для точного расположения используйте шаблоны или предварительную разметку. Крышка фиксируется защёлками - её можно снимать многократно без повреждений. Совместим с другими элементами серии IMPACT: уголками, тройниками, заглушками и крепёжными планками того же бренда.

Безопасность и стандарты

Материал ПВХ имеет класс самозатухаемости, что соответствует требованиям пожарной безопасности для помещений с электронным оборудованием. Нормативный документ - ТУ 2291-001-1436938-2008 - гарантирует соответствие внутренним стандартам IEK, но не является обязательным государственным стандартом. Продукт не сертифицирован по EN/IEC, поэтому не рекомендуется для экспорта или объектов с жесткими международными требованиями.

Преимущества

• Легкий вес - не создаёт нагрузки на стенки шкафа
• Простота монтажа - не требует сварки, клея или специнструмента
• Возможность модификации - можно резать ножницами по металлу, сгибать под нужный радиус
• Долговечность - срок службы 25 лет при нормальном режиме работы
• Эстетика - скрывает хаотичные кабели, придаёт шкафу профессиональный вид

Ограничения применения

• Не использовать вне закрытых шкафов - не защищён от внешних механических ударов, влаги и пыли
• Не применять при температурах ниже –15 C - материал становится хрупким и может треснуть
• Не рассчитан на большие нагрузки - нельзя крепить тяжёлые кабельные bundles массой более 5–7 кг на один участок
• Не подходит для цепей с напряжением выше 1000 В - не имеет усиленной изоляции для высоковольтных систем
• Не совместим с кабелями большего диаметра - максимальная заполненность - до 60% сечения канала

Примеры использования

• Прокладка сигнальных кабелей в АСУ ТП на заводах
• Организация проводки датчиков и исполнительных механизмов в пультах управления
• Фиксация кабелей питания и связи в шкафах частотных преобразователей
• Сборка кабельных маршрутов в распределительных пунктах ЖКХ и коммунальных объектах

Практические советы

• При выборе длины учтите, что каждый метр канала занимает около 1,5 см места на стенке шкафа из-за толщины стенок
• Для плотной укладки кабелей используйте кабельные стяжки - они лучше фиксируются в перфорации, чем обычные хомуты
• Перед монтажом проверьте посадочные отверстия: если шаг 6 мм, то стандартные саморезы M3–M4 подходят идеально
• Не перегружайте канал - если кабели занимают больше 60% сечения, выбирайте модель 25×80 или 40×60
• Для сборки сложных маршрутов используйте угловые переходники серии IMPACT - они точно совпадают по форме и перфорации
