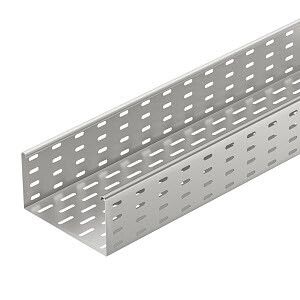

Кабельный листовой лоток перфорированный 110x100x3000 (MKS 110 A2) | 6060803 OBO Bettermann MKS VA4301

Кабельный листовой лоток перфорированный 110x100x3000 мм, нержавеющая сталь 1 мм (артикул MKS 110 VA4301) предназначен для прокладки силовых и слаботочных кабелей в агрессивных или влажных средах. Благодаря материалу из нержавеющей стали AISI 304 и перфорированной конструкции, он обеспечивает хорошую вентиляцию, легкий доступ к проводам и устойчивость к коррозии.

Назначение и область применения

Этот лоток используется для организации кабельных трасс в условиях повышенной влажности, химической активности или требований к гигиене - например, на пищевых предприятиях, в фармацевтике, на морских объектах, в химических цехах и наружных установках. Подходит для прокладки кабелей на участках с частым мытьём, воздействием соли, щелочей или кислот. Применяется как в закрытых помещениях, так и на открытых площадках при условии защиты от механических повреждений.

Технические характеристики

• Размеры: 110 × 100 × 3000 мм (высота × ширина × длина)
• Материал: нержавеющая сталь AISI 304 - устойчива к коррозии, не выделяет токсины, сохраняет прочность при температуре до +800 C
• Толщина стенки: 1 мм - достаточна для средней механической нагрузки, не предназначена для ударных или динамических нагрузок
• Полезное сечение: 11 000 мм2 - позволяет разместить значительное количество кабелей, но требует соблюдения норм заполнения (не более 50–60% от объема)
• Перфорация: да - боковые стенки перфорированы для вентиляции и удобства крепления
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности
• Покрытие: отсутствует - поверхность матовая, без антикоррозийного или декоративного слоя
• Исполнение: без соединительного элемента - требуется самостоятельное использование крепежа и фитингов

Совместимость и монтаж

Лоток MKS 110 VA4301 совместим с другими элементами системы OBO Bettermann KTS. Для сборки используются стандартные кронштейны, опоры и соединители серии KTS. Монтаж осуществляется с помощью самонарезающих винтов или болтов через перфорацию. Учитывайте посадочные отверстия - шаг перфорации рассчитан под крепёж M6–M8. Лоток можно резать болгаркой с диском по металлу, после чего кромки рекомендуется зачистить для предотвращения порезов. Соединение между секциями выполняется встык с зазором 2–3 мм для компенсации теплового расширения.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 (стандарт для кабельных лотков) и имеет сертификат огнестойкости. Нержавеющая сталь AISI 304 безопасна для контакта с продуктами питания и медикаментами, что делает лоток подходящим для объектов, регулируемых HACCP и GMP. Отсутствие покрытия исключает риск отслоения или выделения вредных веществ.

Преимущества

• Высокая устойчивость к коррозии - срок службы превышает 25 лет даже в агрессивных средах
• Перфорация обеспечивает естественную вентиляцию кабелей, снижает нагрев и продлевает срок службы изоляции
• Простота обслуживания - легко открывать, осматривать и заменять кабели без демонтажа всей трассы
• Не требует окраски или специального ухода - экономия на обслуживании
• Подходит для систем, где важна чистота и стерильность - не накапливает грязь, легко моется

Ограничения применения

• Не предназначен для прямого контакта с открытым пламенем или сварочными работами - при локальном перегреве возможна деформация
• Низкая жесткость при большой длине - при пролёте более 2 метров без промежуточных опор возможен прогиб
• Отсутствие соединительных элементов в комплекте - необходимо докупать крепёж, переходники, углы и крышки отдельно
• Не рекомендован для мест с постоянным ударным воздействием - тонкая стенка (1 мм) не выдержит механических повреждений
• Цена выше, чем у оцинкованных аналогов - целесообразен только там, где необходима химическая стойкость

Примеры использования

• Кабельные трассы в цехах по производству молока, сыра, мяса - где обязательны мойки водой и паром
• Установки в медицинских учреждениях - для прокладки кабелей оборудования ИВЛ, ЭКГ, аналитических приборов
• Атомные станции, химические заводы - для кабелей, работающих в среде с агрессивными испарениями
• Портовые терминалы - для внешних трасс, подвергающихся воздействию морской соли
• Объекты пищевой промышленности с классом чистоты ISO 14644-1

Практические советы

• При проектировании трассы используйте минимальную длину пролёта - не более 1,5 м между точками крепления, чтобы избежать прогиба
• Для герметизации стыков и защиты от попадания воды применяйте силиконовый герметик на основе силикона (не масляный!)
• Запрещено использовать лоток как несущую конструкцию - он не предназначен для подвеса оборудования
• При резке лотка обязательно наденьте защитные очки и перчатки - кромки острые
• Для лучшей эргономики и защиты кабелей дополняйте лоток крышками (например, OBO Bettermann KTS 110 Cover)
• Проверьте соответствие диаметра отверстий перфорации вашему крепежу - типичный размер M6, но лучше уточнить перед заказом
