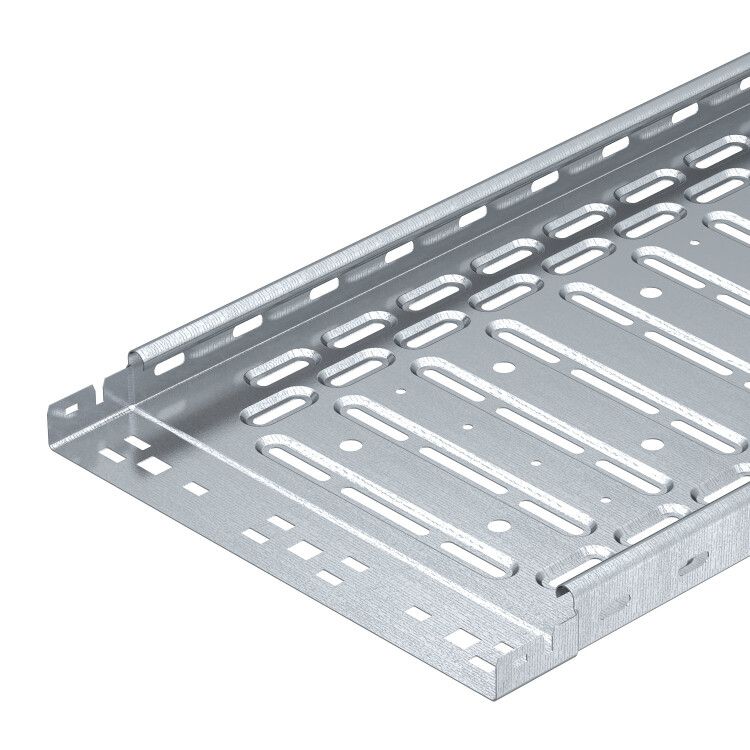

Кабельный листовой лоток перфорированный 35x100x3050 (RKSM 310 FS) | 6047417 OBO Bettermann

Кабельный лоток листовой перфорированный 35x100x3050 мм, сталь 0.75мм, серия RKS от OBO BETTERMANN - это готовый к монтажу элемент системы прокладки кабелей с интегрированным соединителем и перфорацией для гибкой настройки. Артикул RKSM 310 FS предназначен для фиксации проводов и кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Кабельный лоток листовой перфорированный 35x100x3050 мм, сталь 0.75мм, серия RKS используется для прокладки силовых и слаботочных кабелей в помещениях и на открытых участках. Подходит для монтажа на стенах, потолках, в шахтах и на опорах. Часто применяется на заводах, в центрах обработки данных, на транспорте и в системах автоматизации.

Технические характеристики

• Размеры: 35 мм (высота) × 100 мм (ширина) × 3050 мм (длина)
• Толщина стали: 0.75 мм
• Полезное сечение: 3300 мм2 - позволяет уложить до 8–12 кабелей среднего диаметра (например, YJV, VVG, NYM)
• Материал: сталь с цинковым покрытием - защищает от коррозии, повышает долговечность
• Перфорация: сплошная боковая перфорация 7×20 мм - обеспечивает возможность крепления дополнительных деталей и доступа к кабелям
• Монтажная перфорация: есть - позволяет закрепить лоток на штанге с резьбой через отверстия в основании
• Исполнение: с интегрированным соединителем - исключает необходимость в дополнительных муфтах при состыковке
• Артикул: RKSM 310 FS / 6047417

Совместимость и монтаж

Кабельный лоток листовой перфорированный 35x100x3050 мм, сталь 0.75мм, серия RKS совместим с другими изделиями серии RKS от OBO BETTERMANN. Интегрированный соединитель позволяет легко соединять два лотка без болтов - достаточно вставить один в другой до щелчка. Для крепления используйте штанги с резьбой M8/M10 через монтажные отверстия. Учитывайте посадочный диаметр: максимальный внешний диаметр кабеля в одном ряду не должен превышать 25 мм для сохранения свободного прохода.

Безопасность и стандарты

Произведён в соответствии с европейскими нормами IEC 61537 и DIN 41494. Цинковое покрытие соответствует классу защиты ZN 10/10 - устойчиво к воздействию влаги и агрессивных сред. Лоток не содержит опасных веществ согласно RoHS.

Преимущества

• Ускоренный монтаж благодаря интегрированному соединителю - снижает время сборки на 30%
• Перфорация по всей длине позволяет легко добавлять крепления, ответвители или крышки без сверления
• Цинкование обеспечивает срок службы более 15 лет даже в условиях повышенной влажности
• Готовые отверстия для подвеса экономят материалы и усилия при установке на потолке
• Высокая жесткость при минимальной массе - удобно транспортировать и обращаться с одним лотком

Ограничения применения

• Не предназначен для прокладки кабелей под напряжением выше 1000 В переменного тока без дополнительной изоляционной защиты
• Не рекомендован для постоянного нахождения под прямыми солнечными лучами - цинк со временем выгорает
• Не следует использовать в местах с частыми механическими ударами или вибрацией без усиления креплений
• Длина 3050 мм - нельзя удлинить самостоятельно; для длинных трасс требуется использование нескольких лотков с соединителями

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевой промышленности
• Фиксация сетевых кабелей и питания в серверной комнате
• Подключение освещения и датчиков в торговых центрах
• Обустройство распределительных щитов в зонах с ограниченным пространством

Практические советы

• При монтаже на вертикальной поверхности используйте кронштейны с шагом не более 1,5 метра - особенно при заполнении лотка на 80% сечения
• Для защиты от пыли и влаги дополняйте лоток крышкой RKSC 310 - она совместима по форме и креплению
• Не перегружайте лоток: суммарный объем кабелей не должен превышать 70% полезного сечения (3300 мм2)
• Проверьте соответствие диаметра штанги и отверстий перед заказом - типичный диаметр резьбы для подвеса - М8
• При необходимости резки - используйте ножницы по металлу, после чего обработайте кромки для предотвращения порезов
