Угол внутренний вертикальный 90 градусов 50х150 ПЛЮС - NLplus90*50*150 КМ-Профиль PL0471

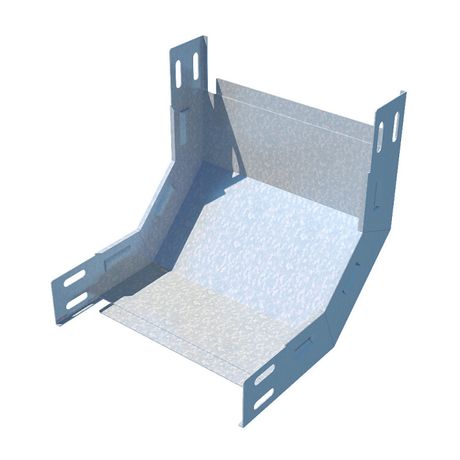

Угол внутренний вертикальный 90 градусов 50х150 мм сталь 0.8 мм КМ-профиль предназначен для изменения направления кабельных трасс в вертикальной плоскости под прямым углом. Этот элемент из оцинкованной стали с интегрированным соединителем обеспечивает надёжное соединение с лотками серии PLUS и подходит для прокладки силовых и слаботочных линий до 1000 В. Артикулы nlplus90*50*150, pl0471 и nlplus90-50-150 соответствуют одному продукту.

Назначение и область применения

Угол внутренний вертикальный 90 градусов 50х150 мм сталь 0.8 мм КМ-профиль используется для поворота кабельных трасс в вертикальном направлении - например, при переходе с горизонтального участка лотка на вертикальную шахту или между этажами. Он совместим с металлическими лотками серии PLUS той же ширины (150 мм) и высотой борта (50 мм). Применяется внутри зданий: в офисах, производственных помещениях, серверных, АЗС, объектах ЖКХ. Подходит для прокладки кабелей управления, питания, связи, сигнализации. Не предназначен для открытых площадок или агрессивных сред.

Технические характеристики

• Угол изгиба: 90 градусов, внутренний вертикальный
• Размеры: высота 50 мм, ширина 150 мм, внутренний радиус 100 мм
• Толщина стенки: 0,8 мм
• Материал: оцинкованная сталь, покрытие - горячее цинкование по методу Сендзимира
• Цвет: серый
• Наличие NATO-отверстий: да - для быстрого крепления болтами M6/M8
• Огнестойкость: есть - выдерживает воздействие открытого пламени в рамках требований к кабельным системам
• Климатическое исполнение: У1 / УХЛ1 - допускается эксплуатация в закрытых помещениях с нормальной влажностью и температурой от -40C до +40C

Совместимость и монтаж

Элемент совместим исключительно с лотками серии PLUS того же формата: ширина 150 мм, высота борта 50 мм. Соединение осуществляется через интегрированные лепестки - они плотно заходят в кромки лотка и фиксируются самонарезными винтами или болтами через NATO-отверстия. Монтаж выполняется без сварки: достаточно затянуть 4–6 крепёжных точек по периметру. Направление установки - строго вертикальное; не рекомендуется использовать как горизонтальный поворот. Для герметичности и защиты от пыли применяйте крышку для угла серии PLUS.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1. Огнестойкость подтверждает соответствие нормам безопасности для кабельных трасс в зданиях. Цинкование по методу Сендзимира обеспечивает равномерное и прочное антикоррозийное покрытие, что снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Соответствует требованиям к электробезопасности для систем до 1000 В.

Преимущества

• Интегрированный соединитель - не требуется дополнительных деталей для сборки
• NATO-отверстия - ускоряют монтаж и позволяют использовать стандартные крепёжные элементы
• Горячее цинкование - долговечная защита от ржавчины даже при частой влажной уборке
• Жёсткая конструкция - сохраняет форму при нагрузках и не деформируется при монтаже
• Совместимость с серией PLUS - гарантирует единый вид и надёжное соединение всей трассы

Ограничения применения

• Не предназначена для наружного монтажа - не выдерживает постоянного воздействия осадков и УФ-излучения
• Не рекомендуется применять в агрессивных средах: химических цехах, водоочистных сооружениях, соляных зонах
• Не подходит для трасс с радиусом меньше 100 мм - изгиб будет слишком острым, возможна деформация кабеля
• Не является самостоятельным элементом - обязательно требует соединения с лотками серии PLUS

Примеры использования

• Переход с горизонтального кабельного лотка на вертикальную шахту в офисном здании
• Смена направления трассы в серверной комнате для вывода кабелей вниз к распределительному щиту
• Обход колонны или трубопровода в производственном цеху с использованием лотков серии PLUS
• Подключение кабелей к оборудованию на втором уровне - например, к конвейерной системе с вертикальным перемещением

Практические советы

• Проверьте перед монтажом, чтобы ширина лотка точно соответствовала 150 мм - отклонение более +-1 мм может нарушить герметичность соединения
• Используйте крышки серии PLUS после завершения прокладки - это повысит степень защиты IP44 и предотвратит попадание мусора
• При необходимости замены или модификации трассы угол можно демонтировать без повреждения лотка - просто открутите крепления
• Не используйте этот угол как опору для тяжёлых кабелей - он рассчитан только на направление, а не на вес
• Артикулы nlplus90*50*150, pl0471 и nlplus90-50-150 - это один и тот же продукт; проверяйте наличие по всем вариантам при заказе
