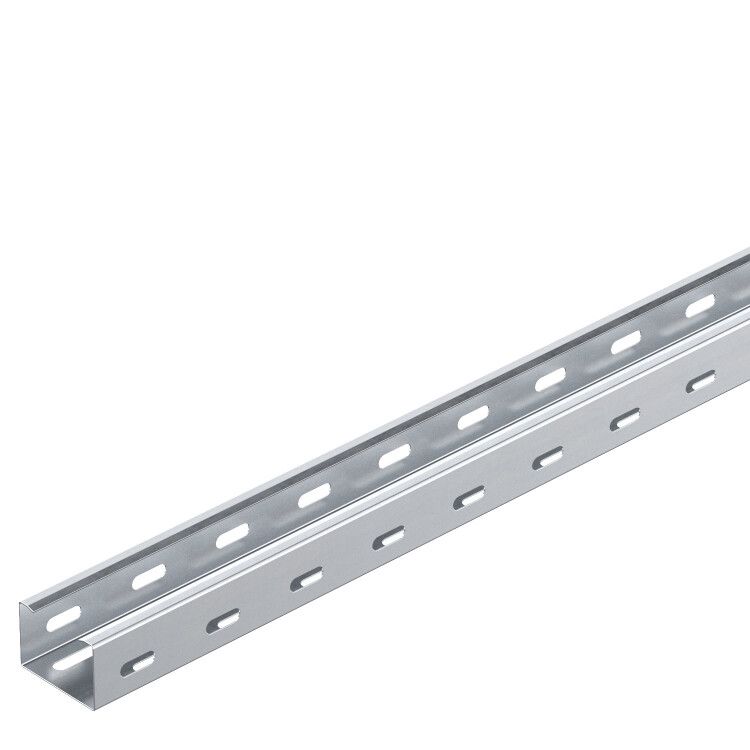

Кабельный листовой лоток перфорированный 35x50x3000 мм. (RKS 305 FS) | 6047410 OBO Bettermann

Кабельный листовой лоток перфорированный 35x50x3000 мм от OBO BETTERMANN - это прочный, оцинкованный металлический лоток с перфорацией для прокладки и фиксации кабелей в промышленных и коммерческих объектах. Артикул 6047410 входит в серию KTS, обеспечивающую надежную систему кабельных трасс.

Назначение и область применения

Лоток предназначен для укладки силовых, слаботочных и коммуникационных кабелей в помещениях с повышенной нагрузкой на трассу. Подходит для установки в цехах, серверных, распределительных пунктах, на производствах с необходимостью частого доступа к кабелям. Перфорация позволяет легко крепить лоток к стенам, потолкам или опорным конструкциям без дополнительных крепежных деталей.

Технические характеристики

• Размеры: 35 мм (высота) × 50 мм (ширина) × 3000 мм (длина)
• Материал: сталь с оцинкованным покрытием - защищает от коррозии в условиях повышенной влажности
• Толщина стенки: 0,75 мм - обеспечивает достаточную жесткость при минимальном весе
• Полезное сечение: 1600 мм2 - позволяет разместить до 8–10 кабелей диаметром до 10 мм каждый (в зависимости от типа изоляции)
• Перфорация: есть на дне и боковых стенках - для крепления саморезами, хомутами или кронштейнами
• Исполнение: без соединительного элемента - требует самостоятельного подбора фитингов для стыковки

Совместимость и монтаж

Лоток совместим с компонентами системы KTS от OBO BETTERMANN, включая углы, переходники и крепеж. Для сборки трассы используются болты, шпильки или саморезы через перфорацию. Установка возможна горизонтально и вертикально. Максимальный шаг крепления - 1,5 метра при равномерной нагрузке. Соединение между лотками выполняется встык с использованием внешних или внутренних муфт (приобретаются отдельно).

Безопасность и стандарты

Произведён в соответствии с требованиями EN 61537 и ГОСТ Р 50571.15.1. Оцинкованное покрытие соответствует классу Z275 (по DIN EN 10346), что гарантирует долгий срок службы даже в средах с умеренной агрессивностью. Лоток не выделяет токсичных веществ при нагреве и не поддерживает горение.

Преимущества

• Высокая механическая прочность благодаря толщине стали 0,75 мм и оцинкованному покрытию
• Удобство монтажа: перфорация на всех сторонах исключает необходимость сверления
• Гибкость в планировании: можно менять направление трассы, добавлять ответвления без замены основного участка
• Легко обслуживать: кабели видны и доступны для проверки, замены или модификации
• Подходит для автоматизации: совместим с системами крепления OBO Bettermann для быстрого монтажа

Ограничения применения

• Не предназначена для открытых наружных установок - отсутствует IP-защита, не рассчитана на постоянное воздействие осадков
• Не рекомендован для прокладки в зонах с риском механических ударов (например, рядом с движущимися механизмами)
• Без соединительного элемента - требуется доп. закупка фитингов для поворотов и стыков
• Ограниченная грузоподъёмность: максимальная нагрузка - около 15 кг/м; для тяжёлых кабельных bundles нужен усиленный профиль

Примеры использования

• Прокладка кабелей управления на конвейерной линии в пищевой промышленности
• Фиксация сетевых и телефонных проводов в офисных зданиях с подвесными потолками
• Обустройство кабельных трасс в распределительных щитах и технологических помещениях
• Монтаж сигнализационных и видеокамерных кабелей в административных корпусах

Практические советы

• При выборе длины учтите, что 3000 мм - стандартная длина; для длинных трасс используйте несколько лотков с правильным стыком
• Для защиты от пыли и влаги внутри помещений применяйте крышки (совместимые модели: OBO KTS Cover 35)
• При монтаже на вертикальных поверхностях используйте кронштейны с интервалом не более 1 м
• Не перегружайте лоток - суммарный диаметр кабелей не должен превышать 70% от полезного сечения (1600 мм2)
• Артикул 6047410 - часть серии KTS. Все компоненты этой серии имеют одинаковый шаг перфорации - это упрощает замену и расширение системы
