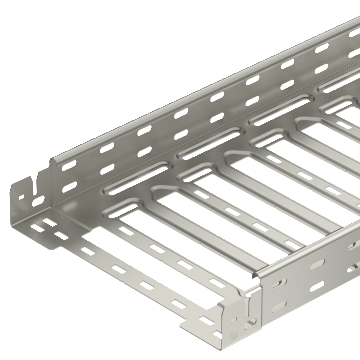

Кабельный листовой лоток перфорированный 60x300x3050 (SKSM 630 A4) | 6059513 OBO Bettermann SKSM VA4571

Кабельный листовой лоток перфорированный 60x300x3050 мм, нержавеющая сталь 1.5мм, серия SKSM 630 A4, ГСИ(н) - это прочный и устойчивый к коррозии элемент кабельной трассы, предназначенный для прокладки силовых и контрольных кабелей в агрессивных условиях. Произведён компанией OBO BETTERMANN, артикулы sksm 630 va4571 и 6059513 соответствуют требованиям ГОСТ и подходят для длительной эксплуатации в сложных средах.

Назначение и область применения

Лоток предназначен для прокладки кабелей в местах с повышенной влажностью, химическими загрязнениями, конденсатом и агрессивной средой. Подходит для промышленных объектов: химических заводов, пищевых производств, морских терминалов, тепловых станций, систем вентиляции и кондиционирования. Применяется там, где обычные стальные лотки быстро разрушаются из-за коррозии.

Технические характеристики

• Размеры: 60×300×3050 мм (высота × ширина × длина)
• Материал: нержавеющая сталь 316Ti (российский аналог 10Х17Н13М2Т)
• Толщина стенки: 1,5 мм
• Полезное сечение: 17 800 мм2
• Тип: перфорированный, с перфорацией на боковых стенках
• Покрытие: отсутствует - материал сам обеспечивает защиту
• Грузоподъёмность: до 270 кг/м
• Рабочий температурный диапазон: от –70C до +45C (УХЛ-1 по ГОСТ 15150-69)
• Виброустойчивость: 9 баллов по ГОСТ Р 17516.1-90
• Огнестойкость: класс E45–E90 (зависит от типа кабеля, согласно ГОСТ Р 53316-2009)
• Срок службы: не менее 140 лет

Совместимость и монтаж

Лоток оснащён интегрированным соединителем - позволяет легко соединять секции без дополнительных фитингов. Монтажная перфорация на дне и боковых стенках даёт возможность крепить лоток к стенам, потолкам или опорам болтами, заклёпками или кронштейнами. Перфорация также способствует естественному охлаждению кабелей и снижает риск перегрева. Лоток совместим с другими элементами серии SKSM 630 A4: углами, переходниками, креплениями. Установка возможна горизонтально, вертикально и на наклонных участках.

Безопасность и стандарты

• Соответствует ГОСТ Р 52868-2007 (для кабельных лотков)
• Огнестойкость проверена по ГОСТ Р 53316-2009
• Вибробезопасность подтверждена по ГОСТ Р 17516.1-90
• Температурный режим соответствует категории УХЛ-1
• Материал 316Ti - устойчив к хлоридам, кислотам, щелочам, что делает его безопасным для использования в пищевой и фармацевтической промышленности

Преимущества

• Высокая коррозионная стойкость благодаря нержавеющей стали 316Ti - не требует окраски или антикоррозийного покрытия
• Интегрированный соединитель ускоряет сборку и исключает необходимость в дополнительных деталях
• Перфорация на боковых стенках улучшает циркуляцию воздуха и снижает нагрев кабелей
• Поддерживает высокую механическую нагрузку - до 270 кг/м, что позволяет использовать для тяжёлых кабельных трасс
• Не выделяет токсичных веществ даже при повышении температуры
• Долговечность - срок службы более 140 лет, что минимизирует затраты на замену

Ограничения применения

• Не рекомендован для установки в зонах с постоянным воздействием открытого пламени - хотя огнестойкий, он не является противопожарной преградой
• При монтаже в условиях сильного механического удара (например, в зонах с движущимися грузами) требуется дополнительная защита
• Запрещено применять в контакте с расплавленным металлом или сверхвысокотемпературными процессами выше +45C
• Не подходит для прокладки в условиях радиационного облучения - материал не тестировался на такие условия

Примеры использования

• Прокладка кабелей управления на химическом заводе с частыми мойками оборудования
• Кабельные трассы в холодильных камерах с постоянным образованием конденсата
• Электроснабжение судового оборудования - устойчив к солёному туману и морской воде
• Трассировка сигналов в медицинских учреждениях с жёсткими требованиями к чистоте
• Кабельные каналы на нефтеперерабатывающих заводах с агрессивными паровыми средами

Практические советы

• При проектировании трассы учитывайте посадочные размеры - внутренняя ширина 300 мм, высота 60 мм; максимальная заполненность - до 40% сечения для нормального теплообмена
• Для длинных прямых участков (>15 м) предусмотрите компенсаторы или деформационные швы - металл имеет коэффициент теплового расширения
• Фиксируйте лоток через каждые 1,5–2 метра, особенно при большой нагрузке - используйте кронштейны с антивибрационными прокладками
• Не применяйте медные или алюминиевые крепёжные элементы - они вызывают гальваническую коррозию. Только нержавеющие болты и гайки
• При необходимости резки - используйте алмазные диски или ножницы по металлу, после чего зачистите кромки для предотвращения порезов кабелей
• Артикулы sksm 630 va4571 и 6059513 - один и тот же продукт, различаются только номера в базах поставщиков
