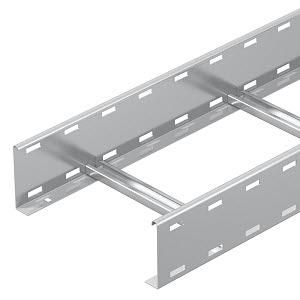

Кабельный лоток лестничного типа для больших расстояний 110x500x6000 (WKLG 1150 A2) | 6311214 OBO Bettermann WKLG VA4301

Кабельный лоток лестничного типа для больших расстояний 110x500x6000 мм, сталь 2 мм от OBO BETTERMANN (артикул WKLG 1150 VA4301) предназначен для прокладки силовых и слаботочных кабелей на протяжённых участках с большими пролётами. Его усиленная конструкция из нержавеющей стали обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Этот лоток используется там, где требуется надёжная фиксация большого количества кабелей на длинных участках - например, в промышленных цехах, энергообъектах, тоннелях, на эстакадах и открытых площадках. Подходит для прокладки кабелей в условиях повышенной влажности, химической активности или температурных перепадов благодаря материалу из нержавеющей стали.

Технические характеристики

• Габариты: 110 × 500 × 6000 мм (высота бортов × ширина × длина)
• Материал: нержавеющая сталь, толщина 2 мм
• Полезное сечение: 47 100 мм2 - позволяет уложить значительный объём кабелей без перегрузки
• Расстояние между ступеньками: 300 мм - оптимально для равномерного распределения нагрузки
• Тип ступеней: беззубцовый профиль - предотвращает повреждение изоляции кабелей
• Фиксация ступеней: наглухо заклепана - исключает люфт и деформацию при механических нагрузках
• Боковые стенки: открытый профиль, высотой 110 мм - обеспечивают защиту от внешних воздействий
• Перфорированные боковые стенки - позволяют легко крепить кабели зажимными скобами, не вскрывая лоток
• Покрытие: отсутствует - не требует обслуживания, но требует осторожного обращения при монтаже
• Исполнение: усиленное - рассчитано на большие пролёты и динамические нагрузки

Совместимость и монтаж

Кабельный лоток лестничного типа для больших расстояний 110x500x6000 мм, сталь 2 мм совместим со стандартными креплениями OBO Bettermann, включая зажимные скобы типа 2056, рекомендованные производителем. Монтаж выполняется на кронштейнах или подвесах с шагом до 3 метров - благодаря усиленному исполнению допускаются пролёты до 6 м без дополнительной поддержки. Для сборки используются болтовые соединения или сварка (при необходимости). Перфорация в боковых стенках позволяет крепить кабели без демонтажа крышки - удобно при модификации трассы.

Безопасность и стандарты

Произведено в соответствии с требованиями европейских норм EN 61537 и DIN 41894. Нержавеющая сталь соответствует стандарту V2A (AISI 304/316), что гарантирует коррозионную стойкость. Отсутствие покрытия снижает риск отслоений и выделения вредных веществ - безопасно для помещений с высокими санитарными требованиями.

Преимущества

• Высокая прочность за счёт толщины материала (2 мм) и усиленной конструкции
• Стойкость к коррозии - идеально для морского климата, пищевой и химической промышленности
• Перфорация боковых стенок ускоряет установку кабелей и упрощает последующую модернизацию
• Беззубцовые ступени защищают изоляцию кабелей от механических повреждений
• Заклепанная фиксация ступеней исключает ослабление креплений со временем

Ограничения применения

• Не предназначен для прокладки в местах с постоянным контактом с открытым пламенем или высокотемпературными поверхностями (>200 C)
• Отсутствие покрытия делает поверхность восприимчивой к царапинам - при транспортировке и монтаже следует избегать ударов и трения
• Не рекомендуется использовать в качестве несущего элемента для тяжёлого оборудования - только для кабелей
• При использовании в помещениях с жёсткими требованиями к гигиене (например, фармацевтика) необходимо регулярно очищать от пыли и влаги

Примеры использования

• Прокладка кабелей питания и управления на конвейерных линиях в пищевых цехах
• Трассировка силовых кабелей в подземных тоннелях метро
• Монтаж слаботочных систем (связь, сигнализация) на промышленных эстакадах
• Обустройство кабельных путей на судостроительных верфях и нефтедобывающих платформах

Практические советы

• При выборе длины учтите, что 6000 мм - максимальная длина одного элемента; при необходимости соединяйте несколько лотков с помощью комплектующих OBO Bettermann
• Для крепления используйте только зажимные скобы типа 2056 - они гарантированно совместимы с перфорацией этого лотка
• При монтаже на металлические конструкции применяйте изолирующие прокладки, чтобы избежать электрохимической коррозии
• Проверьте посадочные размеры кронштейнов - они должны соответствовать ширине лотка (500 мм) и высоте бортов (110 мм)
• Храните лоток в сухом месте - даже нержавеющая сталь может терять первоначальный вид при длительном контакте с влагой и грязью
