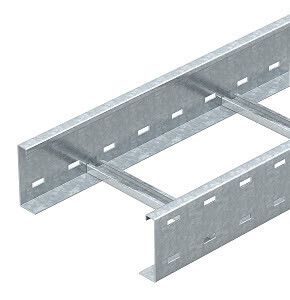

Кабельный лоток лестничного типа для больших расстояний 110x500x6000 (WKLG 1150 FT) | 6311071 OBO Bettermann

Кабельный лоток лестничного типа для больших расстояний 110x500x6000 горячий цинк, сталь 2мм от OBO BETTERMANN (артикул WKLG 1150 FT, 6311071) предназначен для прокладки силовых и управляющих кабелей на протяжённых участках с большими пролётами - например, в промышленных цехах, энергообъектах и на транспорте. Его усиленная конструкция обеспечивает жёсткость даже при минимальной опоре.

Назначение и область применения

Этот лоток используется там, где требуется надёжная фиксация кабелей на длинных участках без промежуточных опор. Подходит для прокладки кабелей в условиях повышенных механических нагрузок, вибраций и агрессивных сред. Часто применяется на заводах, АЭС, тепловых электростанциях, в шахтах, на элеваторах и в других объектах, требующих соответствия требованиям Росатома.

Технические характеристики

• Тип: Лестничный - открытая конструкция со ступеньками, обеспечивающая свободный доступ к кабелям
• Размеры: Ширина 500 мм, высота бортов 110 мм, длина 6000 мм
• Материал: Сталь с толщиной 2 мм - прочная, устойчивая к деформации
• Покрытие: Горячее цинкование - защищает от коррозии в агрессивных средах, включая влажную и химически активную атмосферу
• Полезное сечение: 47 100 мм2 - позволяет размещать значительное количество кабелей без перегрева
• Расстояние между ступеньками: 300 мм - оптимально для равномерного распределения нагрузки
• Тип ступени: Беззубцовый профиль - предотвращает повреждение изоляции кабелей
• Фиксация ступени: Наглухо заклепана - исключает люфт и самопроизвольное ослабление
• Боковые стенки: Открытые, перфорированные - позволяют использовать зажимные скобы для крепления кабелей
• Исполнение: Усиленное - рассчитано на большие пролёты без дополнительных опор
• Реестр РФ: №1367/17/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Кабельный лоток лестничного типа для больших расстояний 110x500x6000 горячий цинк, сталь 2мм совместим с зажимными скобами типа 2056 - они крепятся через перфорацию в боковых стенках. Монтаж выполняется на кронштейнах или подвесах с шагом до 6 метров благодаря усиленному исполнению. Для сборки используются болтовые соединения или сварка - в зависимости от условий. Перед установкой проверьте соответствие посадочных точек на опорах габаритам лотка (высота 110 мм, ширина 500 мм).

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ и нормами безопасности для промышленных систем прокладки кабелей. Лицензия Росатома подтверждает соответствие специальным требованиям ядерной и энергетической отраслей. Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и температурных колебаний. Продукт сертифицирован в реестре промышленной продукции РФ (№1367/17/2023).

Преимущества

• Высокая жёсткость конструкции позволяет применять без промежуточных опор на пролётах до 6 м
• Перфорированные боковые стенки ускоряют монтаж кабелей с помощью зажимных скоб
• Заклёпанная ступенька исключает риск её сдвига или выпадения при эксплуатации
• Горячее цинкование гарантирует срок службы более 25 лет в агрессивных средах
• Открытая форма удобна для осмотра, обслуживания и модификации трассы

Ограничения применения

• Не предназначен для прокладки кабелей под давлением или в трубопроводах с жидкостями
• Не рекомендован для использования в местах постоянного воздействия открытого пламени или температур выше +80 C
• Подходит только для кабелей с внешним диаметром, не превышающим допустимую плотность заполнения (до 47 100 мм2)
• Не следует использовать в качестве несущего элемента для оборудования - только для кабелей

Примеры использования

• Прокладка силовых кабелей между турбинами и распределительными щитами на ТЭЦ
• Трассировка управления на конвейерах в пищевой промышленности
• Кабельные системы в подземных выработках шахт с высокой влажностью
• Обвязка оборудования на АЭС - согласно лицензии Росатома
• Прокладка кабелей связи и автоматизации в крупных логистических терминалах

Практические советы

• При монтаже на длинных пролётах используйте минимум две точки крепления на каждый лоток - чтобы избежать прогиба
• Выбирайте зажимные скобы типа 2056 - они идеально подходят по форме и размеру перфорации
• Проверяйте радиус изгиба при переходах - не менее 10×высоты лотка (1100 мм)
• При необходимости удлинения лотка используйте комплекты стыковки от OBO BETTERMANN - не делайте самодельные соединения
• Для защиты от механических ударов в зонах движения транспорта установите дополнительные кожухи
