Фиксатор 60x30 (LKS 60 4 FT) | 6221122 OBO Bettermann

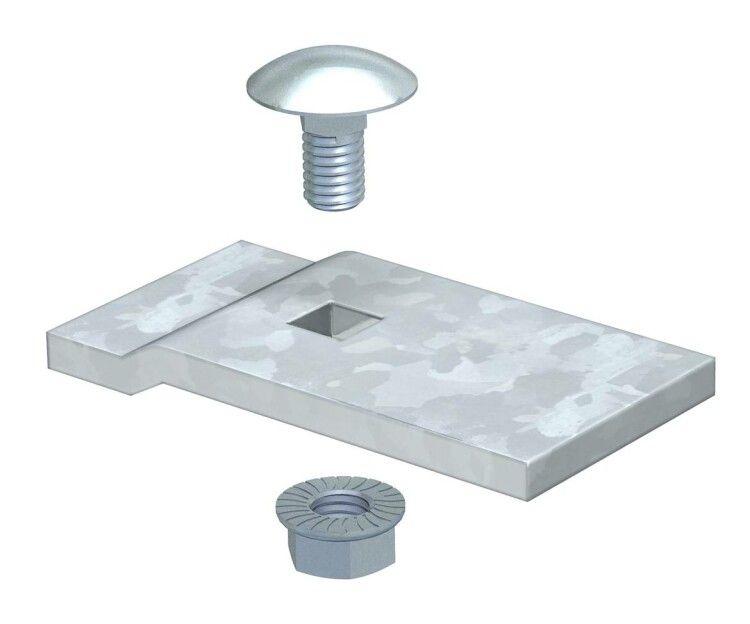

Фиксатор зажимной 60x30 мм, сталь, горизонтальный, цинк от OBO BETTERMANN (артикул 6221122 / LKS 60 4 FT) предназначен для надежного крепления кабельных лотков лестничного типа на вертикальных и горизонтальных поверхностях. Его прочная стальная конструкция с цинковым покрытием обеспечивает долговечность даже в агрессивных средах.

Назначение и область применения

Фиксатор зажимной 60x30 мм используется исключительно для фиксации кабельных лотков лестничного типа - то есть решётчатых конструкций, где провода проходят между продольными балками. Он не подходит для гладких лотков, труб или других типов креплений. Применяется в промышленных объектах: на заводах, в распределительных пунктах, в системах автоматизации, где требуется жёсткая и устойчивая фиксация кабельных трасс.

Технические характеристики

• Тип изделия: Клеммник (зажимной фиксатор для кабельных лотков)
• Материал: Сталь - высокая механическая прочность, выдерживает нагрузки при монтаже и эксплуатации
• Толщина материала: 4 мм - обеспечивает устойчивость к деформации под весом заполненного лотка
• Покрытие: Горячий цинк - защищает от коррозии, особенно важна в помещениях с повышенной влажностью или на улице
• Размеры: 60×30 мм - соответствует стандартным габаритам лестничных лотков OBO
• Обозначение производителя: LKS 60 4 FT - внутренний код серии, указывает на совместимость с продукцией OBO

Совместимость и монтаж

Фиксатор зажимной 60x30 мм совместим только с кабельными лотками лестничного типа, имеющими ширину 60 мм и толщину стенок до 4 мм. Устанавливается на опорную поверхность (стена, потолок, металлоконструкция) с помощью болтов M8 или аналогичных крепёжных элементов (не входят в комплект). Монтаж выполняется перпендикулярно направлению лотка: фиксатор зажимает боковые грани лотка, предотвращая смещение. Для правильной установки важно соблюдать шаг крепления - рекомендуется 1–1,5 метра между точками крепления.

Безопасность и стандарты

Изделие соответствует требованиям европейских норм для промышленного электрооборудования. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C3–C4 по ISO 9223. Нет требований к электрической изоляции - фиксатор является исключительно механическим креплением и не участвует в передаче тока.

Преимущества

• Высокая механическая прочность благодаря толщине стали 4 мм - выдерживает значительные нагрузки от кабелей
• Защита от коррозии за счёт горячего цинкования - срок службы увеличен в 2–3 раза по сравнению с обычным цинком
• Универсальное крепление - одинаково эффективен на бетоне, металле и деревянных основаниях
• Совместим с сериями OBO Bettermann - легко интегрируется в существующие системы кабельного управления

Ограничения применения

• Не применяется для гладких (коробочных) кабельных лотков - только для лестничного типа
• Не предназначены для крепления кабелей напрямую - только для лотков
• Не использовать в условиях постоянного погружения в воду - хотя цинк защищает от влаги, он не рассчитан на длительное воздействие воды под давлением
• Не подходит для лотков толще 4 мм - возможна потеря плотности зажима

Примеры использования

• Крепление лотков в цехах металлургических заводов - там, где много пыли, вибрации и температурных колебаний
• Запуск кабельных трасс в серверных помещениях - когда нужна быстрая сборка и доступ к кабелям
• Монтаж на эстакадах и открытых площадках - благодаря цинковому покрытию не требует частого обслуживания
• Интеграция в системы автоматизации на пищевых производствах - где важна чистота и долговечность

Практические советы

• Перед монтажом проверьте, что ширина лотка точно 60 мм - отклонение более +-1 мм снижает надёжность фиксации
• Используйте болты с плоской головкой и шайбами - они равномерно распределяют нагрузку и не повреждают покрытие
• Не затягивайте крепёж слишком сильно - можно деформировать край лотка, особенно если он тонкий
• Если монтируете на бетон - используйте анкерные болты; на металлические конструкции - самонарезающие
• Артикул 6221122 - это оригинальный компонент от OBO Bettermann. Аналоги могут иметь другие допуски и не подходить по форме
