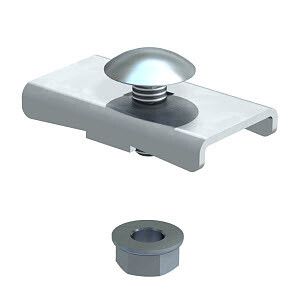

Фиксатор 40x22 (LKS 40 FT) | 6221084 OBO Bettermann

Фиксатор 40x22 мм, гор. цинк (артикул 6221084, LKS 40 FT) от OBO BETTERMANN - это надёжный элемент крепления кабельных лотков лестничного типа к настенным или опорным кронштейнам. Изделие выполнено из стали с горячим цинкованием, что обеспечивает долговечность даже в агрессивной среде.

Назначение и область применения

Фиксатор 40x22 мм, гор. цинk предназначен для фиксации кабельных лотков лестничного типа с высотой боковой стенки 45 мм и 60 мм. Применяется в системах прокладки кабелей на объектах промышленного, коммерческого и инфраструктурного назначения: в цехах, на трансформаторных подстанциях, в серверных помещениях, на элеваторах и конвейерах. Подходит для монтажа на вертикальные поверхности, металлические рамы и опорные конструкции.

Технические характеристики

• Размеры: 40 × 22 мм
• Толщина материала: 1,5 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк (защита от коррозии)
• Обозначение производителя: LKS 40 FT
• Тип изделия: клеммник (для механического крепления лотков)

Совместимость и монтаж

Фиксатор 40x22 мм, гор. цинк совместим с кабельными лотками OBO Bettermann серии LK, а также с аналогичными лотками других производителей, имеющими боковые стенки высотой 45–60 мм. Для установки используется болтовое соединение через предварительно просверленные отверстия в кронштейне. Монтаж выполняется с помощью шестигранных болтов M6–M8 (не входят в комплект). Убедитесь, что шаг крепления соответствует нагрузкам на лоток - рекомендуется устанавливать фиксаторы с интервалом до 1,5 метра.

Безопасность и стандарты

Изделие соответствует требованиям EN 61537 (стандарт на системы кабельных лотков) и ГОСТ Р 50571.15-97. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C3–C4 по ISO 12944. Нагрузочная способность рассчитана на эксплуатацию в условиях повышенной влажности и химически активной среды.

Преимущества

• Высокая прочность за счёт толщины материала 1,5 мм
• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 25 лет в закрытых помещениях и до 15 лет на улице
• Простота монтажа: одинаковый дизайн для всех типов лотков с высотой стенки 45–60 мм
• Не требует специальных инструментов - достаточно гаечного ключа
• Совместим с другими элементами системы OBO Bettermann

Ограничения применения

• Не предназначена для крепления лотков с высотой боковой стенки менее 45 мм или более 60 мм
• Не использовать в условиях постоянного погружения в воду - хотя покрытие IP67, сам фиксатор не герметичен и не рассчитан на подводную эксплуатацию
• Запрещается применять в качестве несущего элемента для тяжёлых кабельных трасс без расчёта нагрузки - максимальная допустимая масса зависит от количества точек крепления и жёсткости основания
• Не подходит для монтажа на деревянные или пластиковые поверхности без предварительной установки металлических платформ

Примеры использования

• Крепление лотков в цехе металлургического завода - устойчив к перепадам температур и масляным пятнам
• Прокладка силовых кабелей в подземном переходе - защита от влаги и пыли продлевает жизнь всей системы
• Монтаж в серверной комнате - позволяет организовать аккуратную маршрутизацию кабелей без дополнительных крепёжных деталей
• Энергообъекты с высокой влажностью - например, насосные станции или тепловые пункты

Практические советы

• Перед монтажом проверьте внутренний проём фиксатора - он должен свободно охватывать боковую стенку лотка без зазора больше 1–2 мм
• Для длительной эксплуатации в агрессивной среде дополнительно смажьте контактные поверхности антикоррозийной смазкой (например, WD-40 Specialist Corrosion Inhibitor)
• При использовании нескольких рядов лотков - выравнивайте фиксаторы по одной плоскости, чтобы избежать перекоса
• Артикул LKS 40 FT можно заказать в паре с кронштейнами OBO KF 40 - так система будет полностью совместима
• Не используйте фиксатор как замену анкеру - он не воспринимает ударные и динамические нагрузки
