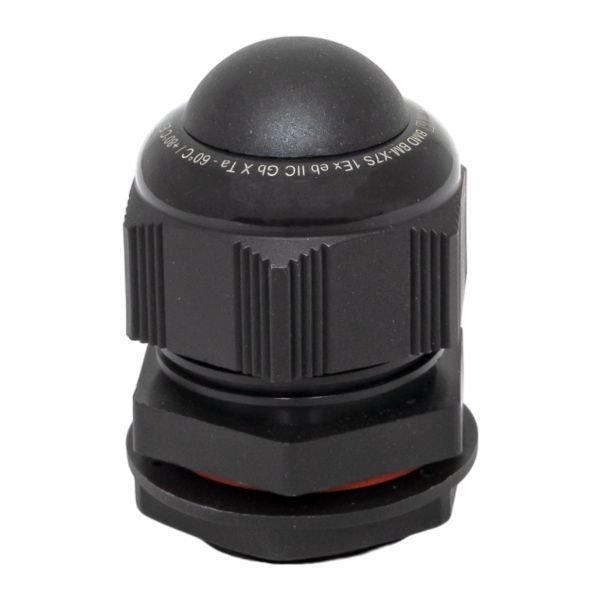

Кабельный ввод BM-X7S |cgp32x1.5| EKF

Кабельный ввод EKF BM-X7S cgp32x1.5 предназначен для герметичного прохода кабелей через стенки корпусов, щитов и лотков в условиях повышенной опасности. Он обеспечивает механическую фиксацию и уплотнение кабеля с диаметром 18–25 мм, применяется в взрывоопасных зонах 1 и 2.

Назначение и область применения

Кабельный ввод EKF BM-X7S cgp32x1.5 используется для вывода силовых и управляющих кабелей из электрооборудования в помещениях и на открытых площадках, особенно там, где есть риск возникновения взрывоопасной газовой среды - зоны класса 1 и 2 по ГОСТ 30852.4. Устройство фиксирует кабель, предотвращает его выдергивание и защищает место входа от механических повреждений. Применяется в системах автоматизации, на станциях управления, в промышленных лотках и распределительных устройствах.

Технические характеристики

• Номинальный размер резьбы: 32 мм - позволяет закручивать в стандартную резьбовую гильзу M32×1.5
• Диапазон диаметров кабеля: 18–25 мм - подходит для кабелей с внешним диаметром в этом интервале
• Тип уплотнения: уплотнительное кольцо - обеспечивает плотное прилегание к оболочке кабеля
• Материал корпуса: полиамид (PA) - прочный, химически стойкий термопластик, устойчивый к перепадам температур
• Защитное покрытие: никелированное - повышает коррозионную стойкость металлических элементов
• Степень защиты: IP00 - не обеспечивает защиту от воды и пыли; требует установки в защищённый корпус
• Оснащение: клемма - внутренняя клемма для заземления кабельной оплетки (необходимо подключить провод заземления)
• Взрывозащита: категории 1 и 2 - соответствует требованиям для работы в зонах с потенциальной газовой взрывоопасностью
• Способ монтажа: на кабельном лотке - крепится к боковым стенкам лотков или рам
• Цвет: черный - маскирует загрязнения, совместим с большинством промышленных решений
• Фиксация крышки: винтовое - надёжная затяжка с помощью шестигранника или отвертки

Совместимость и монтаж

Кабельный ввод EKF BM-X7S cgp32x1.5 устанавливается в подготовленное отверстие 32 мм в стенке лотка, щита или корпуса. Для монтажа требуется резьба М32×1.5. Перед установкой кабель продевают через уплотнительное кольцо, затем вставляют в ввод и затягивают крышку винтом до плотного прилегания. Клемму необходимо обязательно подключить к системе заземления - это обязательное условие для соблюдения норм безопасности в зонах 1 и 2. Не используйте ввод без корпуса - он не имеет собственной степени защиты IP.

Безопасность и стандарты

Кабельный ввод EKF BM-X7S cgp32x1.5 сертифицирован для применения в зонах с взрывоопасными газовыми средами согласно требованиям ГОСТ IEC 60079-0 и ГОСТ IEC 60079-1. Соответствие категориям 1 и 2 гарантирует безопасность при возможных выбросах горючих газов. Наличие клеммы для заземления соответствует правилам ПУЭ и снижает риск искрообразования. Однако сам ввод не является герметичным устройством - степень защиты IP00 означает, что он не защищает от попадания воды и пыли, поэтому всегда должен использоваться внутри корпуса с более высокой степенью защиты.

Преимущества

• Высокая механическая прочность материала - полиамид выдерживает нагрузки при монтаже и эксплуатации
• Никелированное покрытие - увеличивает срок службы в агрессивных средах
• Интегрированная клемма - исключает необходимость отдельного заземляющего провода
• Винтовая фиксация - удобна для многократного демонтажа и проверки
• Подходит для массового монтажа на кабельных лотках - экономит время при комплектации щитов

Ограничения применения

• Не предназначена для прямого контакта с водой или пылью - IP00 требует наличия герметичного корпуса
• Не подходит для кабелей меньше 18 мм или больше 25 мм - уплотнение будет некачественным
• Не рекомендуется использовать вне помещений без дополнительной защиты - материал PA устойчив, но не рассчитан на длительное UV-облучение
• Запрещено применять в зонах с пылевыми взрывоопасностями (класс 20, 21, 22) - сертификация только для газовых сред

Примеры использования

• Проход кабелей питания и сигнализации в промышленных лотках на нефтеперерабатывающем заводе
• Подключение кабелей к частотным преобразователям в зоне 1 АЗС
• Монтаж в распределительных щитах на химических производствах с риском утечки растворителей
• Фиксация кабелей в системах автоматизации на элеваторах и транспортерах с газовыми выбросами

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен точно попадать в диапазон 18–25 мм. Слишком тонкий кабель не будет уплотнён, слишком толстый - деформирует уплотнительное кольцо
• Обязательно подсоедините клемму к контуру заземления. Без этого использование в зонах 1 и 2 запрещено
• При монтаже на лотке используйте подходящий по размеру болт - резьба M32×1.5 требует специального крепления
• Не используйте смазки или герметики - они могут разрушить полиамид или нарушить работу уплотнения
• Рекомендуется контролировать состояние уплотнительного кольца при плановых осмотрах - замена при трещинах или сплющивании
