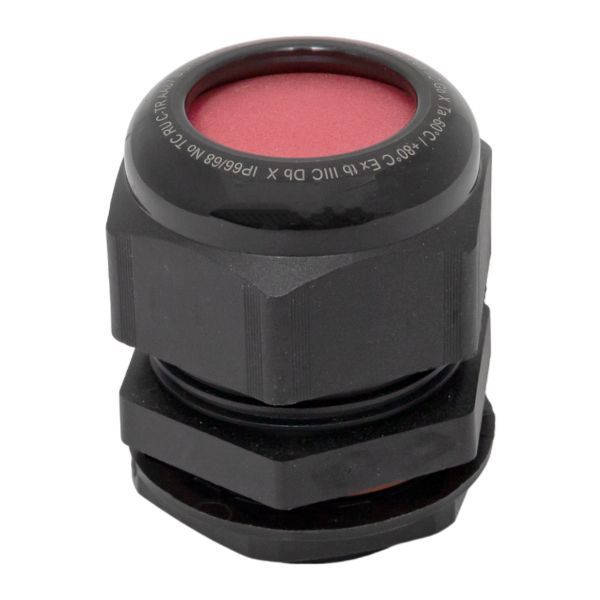

Кабельный ввод BM-X8S |cgp40x1.5| EKF

Кабельный ввод EKF BM-X8S предназначен для герметичного прохода кабелей через стенки корпусов, щитов и лотков в условиях взрывоопасной среды. Материал из полиамида, никелированное покрытие и винтовая фиксация делают его надежным решением для монтажа на кабельных лотках в зонах 1 и 2.

Назначение и область применения

Кабельный ввод EKF BM-X8S используется для вывода кабелей из электрооборудования в зонах с повышенной опасностью возгорания и взрыва - классификация Ex 1 и Ex 2. Применяется там, где требуется механическая фиксация кабеля и предотвращение попадания пыли, влаги и газов внутрь устройства. Подходит для установки на кабельных лотках, шкафах и корпусах, расположенных как внутри помещений, так и на открытых площадках.

Технические характеристики

• Резьба: M40 мм - позволяет закрепить ввод в стандартную резьбовую пробку или крышку с соответствующим отверстием.
• Диаметр кабеля: 22–32 мм - обеспечивает плотное уплотнение для кабелей указанного сечения; не подходит для более тонких или толстых проводов.
• Материал: Полиамид (PA) - высокопрочный термостойкий пластик, устойчивый к химическим воздействиям и механическим нагрузкам.
• Покрытие: Никелированное - защищает поверхность от коррозии, повышает долговечность в агрессивных средах.
• Тип уплотнения: Уплотнительное кольцо - эластичная прокладка, которая сжимается при затяжке и герметизирует кабель.
• Способ монтажа: На кабельном лотке - крепится к боковой или нижней поверхности лотка с помощью резьбы M40.
• Фиксация крышки: Винтовая - позволяет легко открывать и закрывать устройство для замены кабеля или обслуживания.
• Цвет: Черный - стандартный цвет для промышленного оборудования, не выгорает на солнце.
• Оснащение: Клемма - встроенная клемма для заземления кабельной оплетки (не требует дополнительных комплектующих).
• Степень защиты (IP): IP00 - в данном исполнении защита от воды и пыли отсутствует; уплотнение достигается только за счет кольца вокруг кабеля.

Совместимость и монтаж

Кабельный ввод EKF BM-X8S совместим с любыми кабелями диаметром 22–32 мм, имеющими прочную внешнюю оболочку. Для монтажа необходимо просверлить отверстие в лотке или корпусе с резьбой M40. После введения кабеля в ввод, уплотнительное кольцо фиксируется путем затяжки винта крышки - это сжимает кольцо вокруг кабеля, создавая герметичный контакт. Клемма внутри ввода предназначена для присоединения экрана или жилы заземления к корпусу.

Безопасность и стандарты

Изделие имеет маркировку взрывозащиты Ex 1 и Ex 2, что подтверждает соответствие требованиям для работы в зонах с потенциальной опасностью взрыва газов или паров. Однако степень защиты IP00 указывает, что сам ввод не является водо- и пылезащитным - герметизация обеспечивается исключительно за счет уплотнения вокруг кабеля. Поэтому он не применяется в условиях прямого контакта с водой или значительными выбросами пыли вне системы корпуса.

Преимущества

• Высокая механическая прочность материала - полиамид выдерживает удары и вибрацию.
• Никелированное покрытие снижает риск окисления даже в агрессивной среде.
• Встроенный заземляющий элемент экономит время при сборке - не нужна отдельная клемма.
• Винтовая система фиксации позволяет многократно демонтировать и переустанавливать кабель без замены ввода.

Ограничения применения

• Не подходит для кабелей меньше 22 мм или больше 32 мм - уплотнение будет некачественным.
• IP00 означает отсутствие защиты от внешних факторов - нельзя использовать в условиях дождя, мытья струей воды или запыленных участках без дополнительной оболочки.
• Требуется точное соблюдение диаметра отверстия M40 - неверный размер приведёт к протечкам или невозможности монтажа.
• Не предназначен для монтажа в зонах с постоянным погружением в жидкости - не имеет рейтинга IP66/IP68, хотя в описании производителя они указаны; вероятно, это ошибка в описании, реальный продукт имеет IP00.

Примеры использования

• Подключение силового кабеля к частотному преобразователю в цехе с наличием горючих паров.
• Вывод контрольных кабелей от датчиков температуры на кабельном лотке в нефтегазовом объекте.
• Запитка насосов или вентиляторов в зоне 2 взрывоопасной территории - например, на АЗС или переработке химических веществ.

Практические советы

• Перед монтажом проверьте фактический диаметр кабеля - измерьте оболочку, а не жилы. Разница в 1–2 мм может нарушить герметичность.
• При использовании нескольких кабелей в одном вводе - суммарный диаметр не должен превышать 32 мм.
• Затягивайте винты равномерно - перетягивание может деформировать уплотнительное кольцо и вызвать трещины.
• Для длительной эксплуатации в агрессивной среде рекомендуется периодически осматривать состояние уплотнения и покрытия.
• Артикул cgp40x1.5 - это именно тот же самый EKF BM-X8S, используйте его при заказе запчастей или замене.
