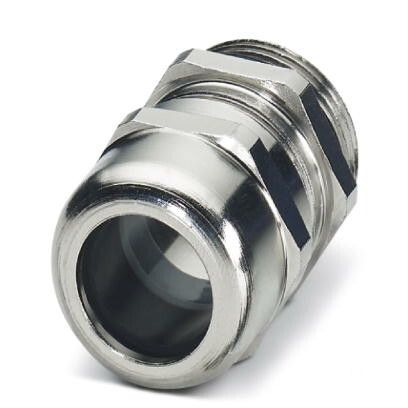

Кабельный ввод G-INS-PG16-S68N-NNES-S | 1411174 Phoenix Contact

Кабельный ввод G-INS-PG16-S68N-NNES-S от Phoenix Contact предназначен для герметичного прохода кабелей через стенки корпусов оборудования. Этот элемент обеспечивает надёжную фиксацию и защиту от внешних воздействий, сохраняя степень защиты IP67. Артикул 1411174 соответствует модели из серии G-INS, которая используется в промышленной автоматизации.

Назначение и область применения

Кабельный ввод G-INS-PG16-S68N-NNES-S устанавливается в отверстия панелей, шкафов и корпусов для вывода кабелей наружу или внутрь устройства. Он предотвращает попадание пыли, влаги и других загрязнений, сохраняя целостность степени защиты. Применяется в условиях повышенной влажности, на открытых площадках, в цехах с частой мойкой, а также там, где требуется высокая механическая прочность - например, на станках, конвейерах, системах управления и энергообъектах.

Технические характеристики

• Резьба: PG16 - совместима со стандартными отверстиями под PG16
• Максимальный наружный диаметр кабеля: до 15 мм
• Степень защиты: IP67 - полная защита от пыли и временного погружения в воду до 1 метра
• Материал корпуса: термопластичный эластомер (TPE) - устойчив к УФ-излучению, маслам и химическим веществам
• Цвет: чёрный
• Температурный диапазон: от –40 C до +90 C
• Закрепление: зажимной механизм с гайкой и уплотнительным кольцом

Совместимость и монтаж

Кабельный ввод G-INS-PG16-S68N-NNES-S устанавливается в круглое отверстие диаметром 16,5 мм, выполненное в металлическом или пластиковом корпусе. Для монтажа необходимо:

• Высверлить отверстие точно по размеру (не больше 16,5 мм)
• Вставить ввод в отверстие до упора
• Закрутить фиксирующую гайку руками, затем довернуть ключом до плотного прилегания
• Протянуть кабель через сердцевину ввода - он будет зажат уплотнителем при затяжке гайки

Не требует дополнительных комплектующих. Подходит для одиночных кабелей, не для многожильных пучков.

Безопасность и стандарты

G-INS-PG16-S68N-NNES-S соответствует требованиям IEC 60529 (защита от пыли и воды) и DIN 47400 (стандарт для PG-резьб). Материалы сертифицированы на соответствие RoHS - без свинца и опасных токсинов.

Преимущества

• Уплотнитель из TPE обеспечивает герметичность даже при перегибе кабеля
• Гайка с широкими гранями удобна для затяжки в труднодоступных местах
• Чёрный цвет снижает влияние УФ-излучения - долговечность при наружном использовании
• Отсутствие металлических деталей исключает коррозию

Ограничения применения

• Не предназначена для кабелей с наружным диаметром более 15 мм - возможна потеря герметичности
• Не рекомендуется использовать для кабелей с жёсткой бронёй или металлической оплёткой - повредит уплотнитель
• Не подходит для постоянного погружения под воду - IP67 допускает лишь временное погружение
• Не следует применять в средах с агрессивными растворителями (например, ацетон, бензол)

Примеры использования

• Подключение датчиков и исполнительных механизмов в промышленных шкафах
• Вывод силового кабеля от частотного преобразователя на двигатель
• Защита кабелей в системах автономного освещения на улице
• Интеграция в оборудование пищевой промышленности, где необходима регулярная мойка

Практические советы

• Перед установкой проверьте наружный диаметр кабеля - лучше выбирать кабель с запасом 1–2 мм от максимального значения
• При работе с несколькими вводами в одном корпусе расстояние между отверстиями должно быть достаточным для свободного монтажа гаек
• Не используйте смазку или клей - они нарушают работу уплотнителя
• При замене старого ввода - удалите все остатки старого уплотнителя перед установкой нового G-INS-PG16-S68N-NNES-S
• Артикул 1411174 - точный идентификатор для заказа; убедитесь, что вы выбираете именно эту модель, а не аналог с другой резьбой или материалом
