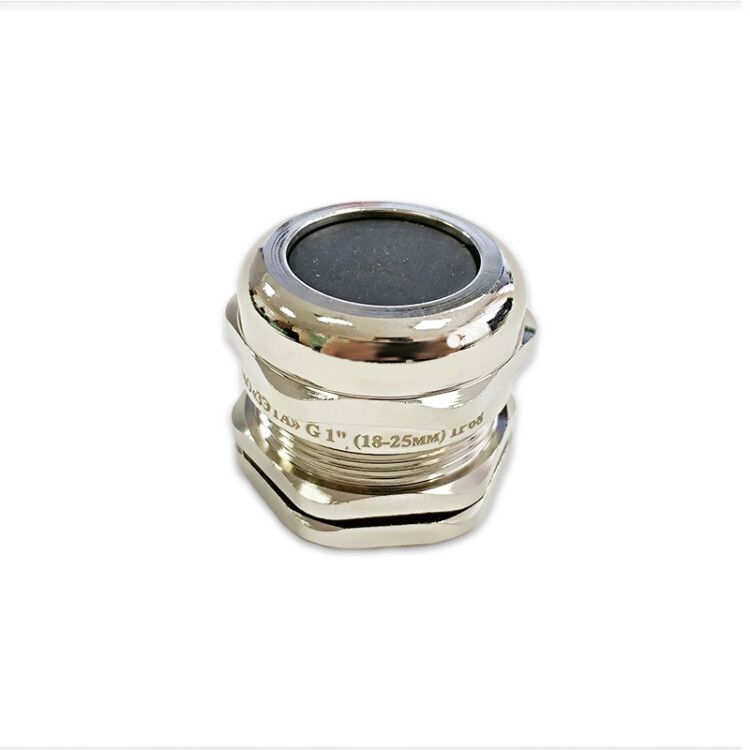

Кабельный ввод G1 латунный УТ1,5 IP68 (d кабеля 18-25 мм) | zeta30172 ЗЭТАРУС (Завод электротехнической арматуры)

Ввод кабельный G1 латунный УТ1,5 IP68 (диаметр кабеля 18-25 мм) от ЗЭТАРУС - надёжный сальник для герметичного ввода кабелей в электрооборудование. Подходит для промышленных условий, где важна защита от пыли, влаги и механических воздействий.

Назначение и область применения

Ввод кабельный G1 латунный УТ1,5 IP68 используется для безопасного прохода небронированных кабелей через стенки щитов, распределительных устройств и оборудования. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, воды и других внешних факторов внутрь устройства. Применяется в системах автоматизации, на производстве, в насосных станциях, в оборудовании для пищевой и химической промышленности. Особенно актуален там, где требуется высокая степень защиты - например, во влажных помещениях, на открытых площадках или в условиях частой мойки.

Технические характеристики

• Резьба: G1 - трубная цилиндрическая резьба, совместима со стандартными фланцами и корпусами
• Диапазон диаметров кабеля: 18–26 мм - подходит для плоских и круглых кабелей указанного размера
• Степень защиты: IP68 - полностью защищён от пыли и способен работать при длительном погружении в воду
• Материал: латунь никелированная - прочная, коррозионностойкая, не выделяет токсичных веществ
• Защитное покрытие: никелированное - улучшает антикоррозийную стойкость и эстетику
• Длина резьбы: 10 мм - достаточна для надёжного крепления в типовых панелях
• Крепление: с контргайкой - позволяет жёстко закрепить сальник и избежать самооткручивания
• Размер шестигранника: 40 мм - удобен для монтажа обычным ключом
• Температурный диапазон: от –40 до +100 C - работает в экстремальных температурах
• Ударопрочность: да - выдерживает механические нагрузки при эксплуатации
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Тип кабеля: плоский - поддерживает ввод не только круглых, но и плоских кабелей
• Не содержит галогенов: да - безопасен при возгорании, соответствует требованиям пожарной безопасности
• Цвет: серый - универсальный цвет, легко сочетается с большинством корпусов

Совместимость и монтаж

Ввод кабельный G1 латунный УТ1,5 IP68 монтируется в отверстие диаметром, соответствующее резьбе G1. Для установки потребуется ключ на 40 мм. Крепление осуществляется с помощью контргайки - после заведения кабеля в сальник, затяните основную гайку, затем плотно подтяните контргайку против часовой стрелки. Убедитесь, что кабель имеет диаметр в пределах 18–26 мм - меньший диаметр может вызвать проскальзывание, больший - повредить уплотнение. Комплект включает все необходимые элементы: корпус, уплотнительное кольцо, резиновую втулку, пластиковую зажимную втулку и заглушку-пыльник. После монтажа удалите пыльник перед подключением кабеля.

Безопасность и стандарты

Сальник выполнен без галогенов, что снижает риск образования токсичных газов при нагреве или горении. Соответствует требованиям к использованию в промышленных системах управления (НКУ). Высокая степень защиты IP68 обеспечивает соответствие нормам для работы в агрессивных средах. Материал - латунь - не содержит свинца в опасных концентрациях, что делает изделие безопасным для персонала и окружающей среды.

Преимущества

• Высокая герметичность благодаря двойному уплотнению - резиновая втулка + уплотнительное кольцо
• Никелированное покрытие увеличивает срок службы в агрессивных средах
• Поддержка плоских кабелей - расширяет возможности применения
• Ударопрочная конструкция - выдерживает вибрацию и случайные удары
• Широкий температурный диапазон - подходит для холодных регионов и тепловых процессов
• Готовый комплект - не требует доп purchases уплотнителей или креплений

Ограничения применения

Ввод кабельный G1 латунный УТ1,5 IP68 не предназначен для бронированных кабелей - они могут повредить уплотнительную втулку. Также не рекомендуется использовать для кабелей с диаметром менее 18 мм - уплотнение будет недостаточно плотным. Не применяйте в местах постоянного давления выше атмосферного - сальник рассчитан на герметизацию, а не на удержание избыточного давления внутри оборудования. Не используйте в контакте с растворителями, маслами и агрессивными химикатами - даже никелированная латунь может подвергнуться коррозии при длительном воздействии.

Примеры использования

• Ввод кабелей питания и сигнализации в промышленные щиты на конвейерах
• Герметизация входов в частотные преобразователи на насосных станциях
• Подключение датчиков в технологических линиях пищевой промышленности (частая мойка)
• Фиксация кабелей в осветительных щитах на улице или в подземных камерах
• Монтаж в системах автоматического контроля в химических цехах

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен находиться в середине диапазона 18–26 мм для лучшей герметизации
• Если кабель слишком мягкий, слегка подтяните зажимную втулку, чтобы избежать сплющивания
• При работе в условиях повышенной влажности - всегда используйте контргайку, чтобы исключить самопроизвольное ослабление
• Не перетягивайте гайку - это может деформировать уплотнение и нарушить герметичность
• При замене старого сальника - сравните диаметр отверстия в панели; G1 требует отверстия ~29 мм
• Храните в сухом месте - хотя материал устойчив, длительное воздействие влаги может повлиять на резиновые элементы
