Кабельный ввод G1/4 латунный УТ1,5 IP68 (d кабеля 3-6,5 мм) | zeta30168 ГОФРОМАТИК ЗЭТА

Кабельный ввод G1/4 латунный УТ1,5 IP68 (диаметр кабеля 3–6,5 мм) от ЗЭТАРУС, ГОФРОМАТИК и ГСИ обеспечивает герметичный и прочный ввод кабелей в электрооборудование, сохраняя защиту IP68 даже при длительном контакте с водой. Этот сальник подходит для промышленного оборудования, где важна надёжность и долговечность.

Назначение и область применения

Кабельный ввод G1/4 латунный УТ1,5 IP68 используется для безопасного прохода небронированных кабелей через стенки щитов, распределительных устройств, корпусов автоматики и другого промышленного оборудования. Он защищает кабели от перегибов, истирания и воздействия окружающей среды, предотвращая попадание пыли, воды и других загрязнений внутрь устройства. Применяется в условиях высокой влажности, на улице, в цехах с мойкой оборудования, в системах автоматизации и низковольтной сети (НКУ).

Технические характеристики

• Тип: Сальник с резьбой G1/4
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду до 1 метра
• Диаметр кабеля: 3–6,5 мм - подходит для одножильных и многожильных кабелей круглого сечения, включая плоский кабель
• Материал: Латунь никелированная - коррозионностойкая, выдерживает агрессивную среду
• Температурный диапазон: –40…+100 C - работает в холодных и жарких условиях

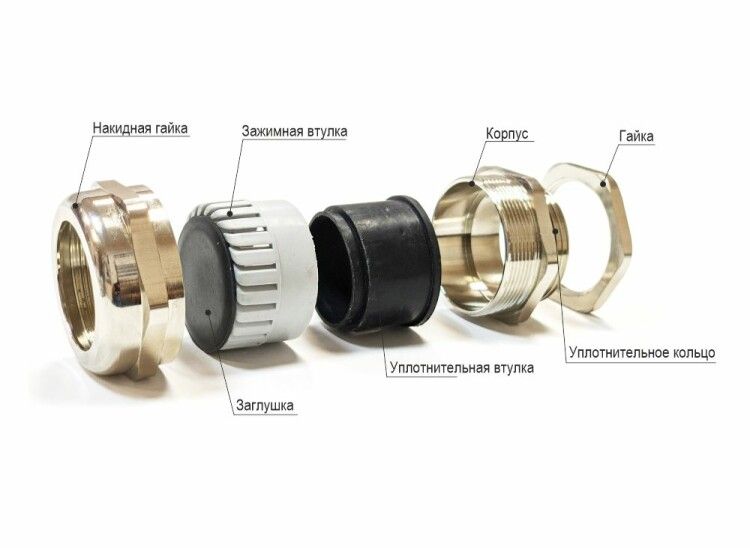

• Уплотнение: Комбинированное - резиновая втулка + уплотнительное кольцо
• Крепление: С контргайкой - фиксируется в отверстии корпуса
• Длина резьбы: 7 мм
• Размер шестигранника: 14 мм - удобно затягивать ключом
• Покрытие: Никелированное - антикоррозийное, эстетичное, легко моется
• Галогены: Отсутствуют - соответствует экологическим требованиям
• Ударопрочность: Да - выдерживает механические нагрузки при монтаже и эксплуатации
• Цвет: Серый
• Исполнение: Прямолинейное - без изгиба, для прямого ввода

Совместимость и монтаж

Кабельный ввод G1/4 латунный УТ1,5 IP68 монтируется в отверстие диаметром 9–10 мм (стандартное для резьбы G1/4). Для установки требуется просверлить отверстие в корпусе, вставить сальник, закрутить контргайку и затянуть её ключом на 14 мм. Перед вводом кабеля снимите защитную заглушку. Уплотнительная втулка плотно обхватывает кабель, не требуя точного совпадения диаметра - допускается варьирование от 3 до 6,5 мм. Подходит для кабелей с тонкой изоляцией, например, NYM, VVG, PVS, а также для некоторых типов плоского кабеля.

Безопасность и стандарты

Кабельный ввод G1/4 латунный УТ1,5 IP68 соответствует международным нормам для степеней защиты IP68 и не содержит галогенов, что снижает риск образования токсичных веществ при нагреве или возгорании. Материалы сертифицированы для работы в промышленной среде, включая пищевую и химическую отрасли. Произведён в соответствии с требованиями ГОСТ и ISO для элементов электротехнической сборки.

Преимущества

• Высокая герметичность благодаря двойному уплотнению - резиновой втулке и кольцу
• Никелированная латунь устойчива к окислению, особенно в агрессивных средах
• Широкий температурный диапазон позволяет использовать в суровых климатических условиях
• Поддержка плоского кабеля - универсальность для современных решений
• Простая установка - не требует специнструментов, достаточно обычного ключа
• Ударопрочная конструкция снижает риск повреждения при транспортировке и монтаже

Ограничения применения

Кабельный ввод G1/4 латунный УТ1,5 IP68 не предназначен для бронированных кабелей - они слишком жёсткие и могут повредить уплотнительную втулку. Также не рекомендуется применять для кабелей с диаметром менее 3 мм - возможен слабый контакт и потеря герметичности. Не используйте в местах постоянного давления выше 1 бара - хотя IP68 гарантирует погружение, он не рассчитан на гидроудары. Не применяйте в качестве крепления для тяжёлых кабелей без дополнительной фиксации.

Примеры использования

• Ввод кабелей питания в промышленные щиты управления на заводах
• Подключение датчиков и исполнительных механизмов в мокрых зонах (например, на линиях мойки)
• Монтаж в системах автоматизации с частыми мойками (пищевая промышленность)
• Установка в наружных корпусах освещения, видеонаблюдения, АСУ ТП
• Сборка станков и конвейеров, где есть риск попадания масла, воды и пыли

Практические советы

• Перед монтажом проверьте диаметр кабеля - лучше, чтобы он был ближе к верхней границе (6 мм), чем к нижней (3 мм), для лучшего уплотнения
• При использовании плоского кабеля ориентируйте его так, чтобы наибольшая сторона была параллельна резьбе - это увеличивает площадь контакта с уплотнителем
• Не перетягивайте контргайку - это может деформировать уплотнительную втулку и нарушить герметичность
• При замене старого сальника удалите все остатки старой резины - они могут помешать новому уплотнению
• Для кабелей с тонкой изоляцией используйте защитную заглушку до момента подключения - она предохраняет уплотнитель от повреждения
• Артикул zeta30168 - это один из самых распространённых вариантов в линейке ЗЭТАРУС; при заказе нескольких единиц убедитесь, что все партии имеют одинаковый номер
