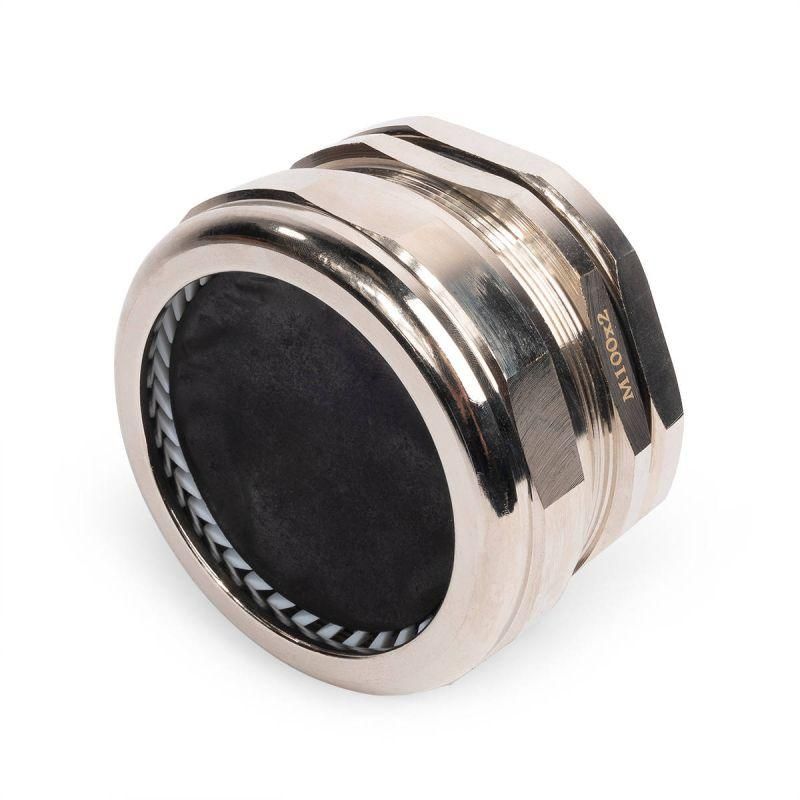

Кабельный ввод латунный МGM 100 (78-84 мм) | 87997 Fortisflex КВТ

Кабельный ввод латунный МGM 100 (78-84 мм) от Fortisflex и КВТ предназначен для герметичного прохода силовых и управляющих кабелей через стенки электрошкафов, распределительных щитов и другого оборудования. Его латунная конструкция с никелированным покрытием обеспечивает надежную защиту от влаги, пыли и химических воздействий, а уплотнительное кольцо из неопрена гарантирует плотное прилегание к кабелям диаметром 78–84 мм.

Назначение и область применения

Кабельный ввод латунный МGM 100 (78-84 мм) используется для вывода кабелей из корпусов электротехнического оборудования с сохранением степени защиты IP65. Подходит для установки в промышленных шкафах, на станках, конвейерах, насосных станциях, системах автоматизации и других объектах, где требуется герметизация входа/выхода кабелей. Применяется там, где возможны высокая влажность, брызги воды, пылевые нагрузки или контакт с маслами и топливом.

Технические характеристики

• Диаметр кабеля: 78–84 мм — оптимально для крупных силовых и многожильных кабелей
• Резьба: M20 мм, метрическая, соответствует EN 60423
• Материал корпуса: никелированная латунь — устойчива к коррозии и механическим повреждениям
• Покрытие: никель — улучшает эстетику, защищает от окисления
• Тип уплотнения: уплотнительное кольцо из неопрена — эластичный, долговечный материал
• Прижимная вставка: нейлон 6.6 по UL94 V2 — самозагасающий, не поддерживает горение
• Степень защиты: IP65 — полная защита от пыли и струй воды под любым углом
• Температурный диапазон: -40 °C до +100 °C (кратковременно до +120 °C)
• Наличие контргайки: да — позволяет фиксировать ввод в отверстии и исключить самоотвинчивание
• Размер ключа: 111 мм — требует специального инструмента для затяжки
• Исполнение: прямолинейное — кабель вводится прямо, без изгибов
• Состав: без галогенов — безопасен при возгорании, не выделяет токсичных газов
• Цвет: никель — серебристый металлик

Совместимость и монтаж

Кабельный ввод латунный МGM 100 (78-84 мм) устанавливается в подготовленное круглое отверстие в стенке корпуса. Диаметр отверстия должен точно соответствовать наружному диаметру корпуса ввода — он рассчитан под стандартные размеры, совместимые с гидравлическими прессами и матрицами, указанными производителем. Для сверления отверстий рекомендуются:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А, ПГПО-115
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А
• Матрицы МПО и наборы перфоформ: НМПО-PG, НМПО-MG

Перед установкой проверьте, что кабель имеет подходящий наружный диаметр (не менее 78 мм и не более 84 мм). Установка выполняется с помощью ключа на 111 мм: сначала закручивается основной корпус, затем контргайка фиксирует положение. Не допускайте перекоса при затяжке — это снижает герметичность.

Безопасность и стандарты

Кабельный ввод латунный МGM 100 (78-84 мм) соответствует требованиям стандарта EN 60423 для метрической резьбы. Материалы уплотнений и вставок имеют класс горючести UL94 V2 — самозатухающие, не поддерживают пламя. Отсутствие галогенов в составе делает изделие безопасным при пожаре: не выделяет едких паров. Степень защиты IP65 соответствует ГОСТ 14254 и IEC 60529.

Преимущества

• Высокая механическая прочность благодаря латуни и никелированию — выдерживает вибрацию и удары
• Устойчивость к маслам, топливу и агрессивным жидкостям — подходит для промышленных условий
• Эластичное уплотнение из неопрена адаптируется к кабелю любого типа — даже с неровной поверхностью
• Контргайка исключает случайное ослабление крепления
• Никелированное покрытие не требует дополнительной антикоррозийной обработки
• Широкий температурный диапазон — работает в холодных и жарких помещениях

Ограничения применения

• Не предназначены для постоянного погружения в воду — степень защиты IP65 не равна IP68, указанной в описании производителя; в реальном применении следует ориентироваться на IP65
• Подходят только для кабелей диаметром 78–84 мм — меньшие или большие кабели не будут герметично зажаты
• Требуется специальный ключ на 111 мм — обычный рожковый ключ не подойдет
• Не рекомендуется использовать в условиях постоянного давления выше атмосферного — например, в подводных системах
• При температуре выше +100 °C длительное время возможно старение уплотнителей — кратковременные пики до +120 °C допустимы, но нечасто

Примеры использования

• Ввод кабелей питания в промышленные частотные преобразователи
• Проход кабелей управления в шкафах автоматизированного производства
• Герметизация выхода кабелей от двигателей на конвейерных линиях
• Подключение кабелей к насосным станциям в условиях повышенной влажности
• Фиксация кабелей в шкафах на нефтегазовых объектах — устойчивость к топливу важна здесь

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем — даже 1–2 мм отклонения нарушают герметичность
• Не используйте смазку на резьбе — она может повредить уплотнители
• Затягивайте контргайку после того, как корпус полностью установлен — иначе произойдет деформация уплотнения
• При замене кабеля — всегда проверяйте состояние уплотнительного кольца; при трещинах или сплющивании замените его
• Для массового монтажа используйте гидравлический пресс с правильной матрицей — ручная пробивка увеличивает риск повреждения корпуса
• Храните изделия в сухом месте — хотя они устойчивы к влаге, длительное воздействие влаги на открытую резьбу может вызвать коррозию
