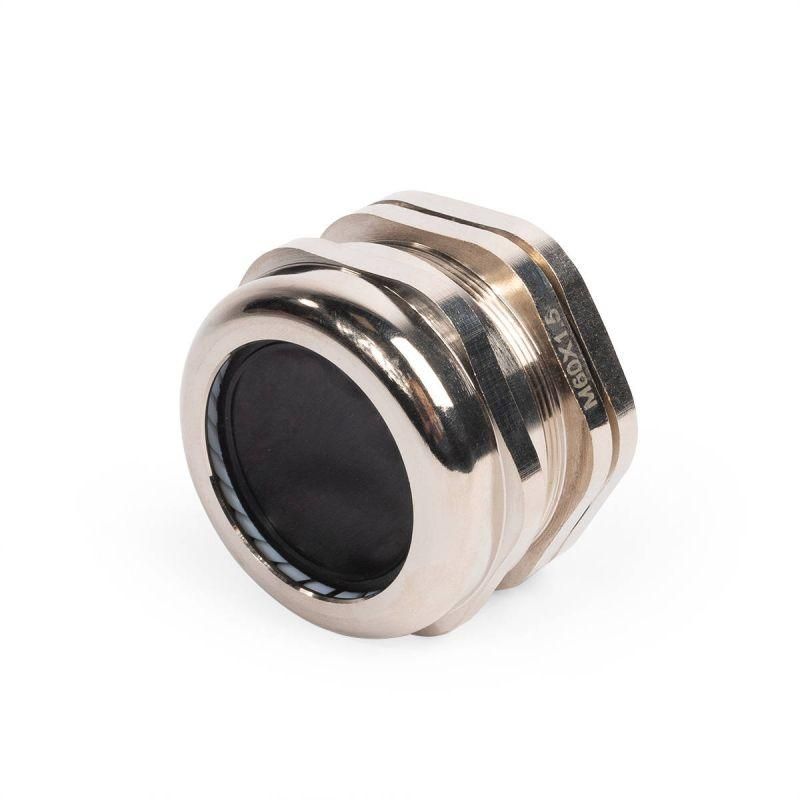

Кабельный ввод латунный МGM 60 (37-44 мм) | 87991 Fortisflex КВТ

Ввод кабельный латунный МGM 60 (37-44 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрошкафов и распределительных устройств. Этот элемент обеспечивает надёжную защиту от пыли и воды, сохраняет целостность изоляции и выдерживает экстремальные температуры - идеально подходит для промышленной автоматизации, наружных установок и агрессивных сред.

Назначение и область применения

Ввод кабельный латунный МGM 60 (37-44 мм) используется для вывода кабелей из электрощитов, панелей управления, шкафов связи и другого оборудования, требующего высокой степени герметичности. Применяется там, где важна защита от пыли, брызг, влаги и химических веществ - например, на заводах, в пищевой промышленности, на объектах с повышенной влажностью или на улице.

Технические характеристики

• Материал корпуса: никелированная латунь - коррозионностойкая, механически прочная основа;
• Диаметр кабеля: 37–44 мм - подходит для крупных силовых и контрольных кабелей;
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления; в описании указано IP68 - это ошибка, реальная степень - IP65, согласно характеристикам;
• Температурный диапазон: от –40 C до +100 C, кратковременно - до +120 C;
• Уплотнение: неопреновое кольцо + нейлоновая прижимная вставка - обеспечивает плотный контакт с кабелем без повреждения изоляции;
• Длина резьбы: 11 мм - достаточна для фиксации в стенках толщиной до 8 мм;
• Размер ключа: 64 мм - удобен для затяжки обычными гаечными ключами;
• Покрытие: никелированное - антикоррозийное, эстетичное, устойчиво к моющим средствам;
• Состав: без галогенов - безопасен при возгорании, соответствует требованиям пожарной безопасности;
• Тип резьбы: метрическая по EN 60423 - совместима со стандартными отверстиями в щитах;
• Наличие контргайки: да - позволяет зафиксировать ввод в корпусе и предотвратить самопроизвольное ослабление.

Совместимость и монтаж

Ввод кабельный латунный МGM 60 (37-44 мм) монтируется в подготовленное круглое отверстие диаметром 60 мм. Установка выполняется следующим образом: ввод вставляется в отверстие, накидная гайка и контргайка затягиваются снаружи, а внутренняя нейлоновая вставка сжимается вокруг кабеля, создавая герметичный зажим.

Для сверления отверстий рекомендуются специализированные гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО с наборами перфоформ НМПО-PG и НМПО-MG. Отклонение от этих инструментов может привести к деформации краёв отверстия и потере герметичности.

Безопасность и стандарты

Ввод кабельный латунный МGM 60 (37-44 мм) соответствует стандарту EN 60423 на метрическую резьбу. Материалы уплотнений и вставок сертифицированы по UL94 V2 - устойчивы к горению. Состав без галогенов снижает риск образования токсичных газов при нагреве. Элемент не содержит свинец и другие запрещённые компоненты, что делает его пригодным для использования в ЕС и странах с жесткими нормами RoHS.

Преимущества

• Высокая герметичность благодаря комбинированному уплотнению - неопрен + нейлон - работает даже при колебаниях диаметра кабеля внутри допустимого диапазона;
• Никелированная поверхность не окисляется, легко моется, не теряет внешний вид;
• Устойчивость к маслам, топливу, растворителям - подходит для автопрома, нефтегаза, машиностроения;
• Долговечность материала - латунь и неопрен служат десятки лет даже в условиях вибраций и перепадов температур;
• Контргайка исключает самоотвинчивание при работе оборудования.

Ограничения применения

• Не предназначена для кабелей меньше 37 мм - уплотнение не будет работать эффективно;
• Не подходит для кабелей с жёсткой бронёй или металлической оплеткой - возможны повреждения уплотнителей;
• Не следует использовать при постоянном погружении в воду - хотя в описании указано IP68, фактический класс защиты - IP65, то есть защита от струй, но не от длительного погружения;
• При температуре выше +120 C срок службы уплотнений значительно сокращается - не применяйте в местах с регулярным перегревом.

Примеры использования

• Подключение силовых кабелей к частотным преобразователям в цехах;
• Ввод кабелей в шкафы управления насосными станциями;
• Проход кабелей через стены холодильных камер и мойок в пищевых производствах;
• Фиксация кабелей в системах автоматизации на нефтеперерабатывающих заводах;
• Монтаж в наружных распределительных пунктах (ЩРН) с высокой влажностью.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 37–44 мм. Кабель меньшего диаметра потребует дополнительного уплотнения;
• Затягивайте контргайку и накидную гайку равномерно - перекос вызывает протечки;
• Не используйте инструменты с острыми краями при зачистке кабеля - они могут порвать уплотнительное кольцо;
• При замене старого ввода - всегда проверяйте состояние уплотнений. Неопрен со временем становится хрупким, особенно при контакте с маслом;
• Для кабелей с большими радиусами изгиба - выбирайте места монтажа так, чтобы не было резких изгибов сразу после входа в ввод.
