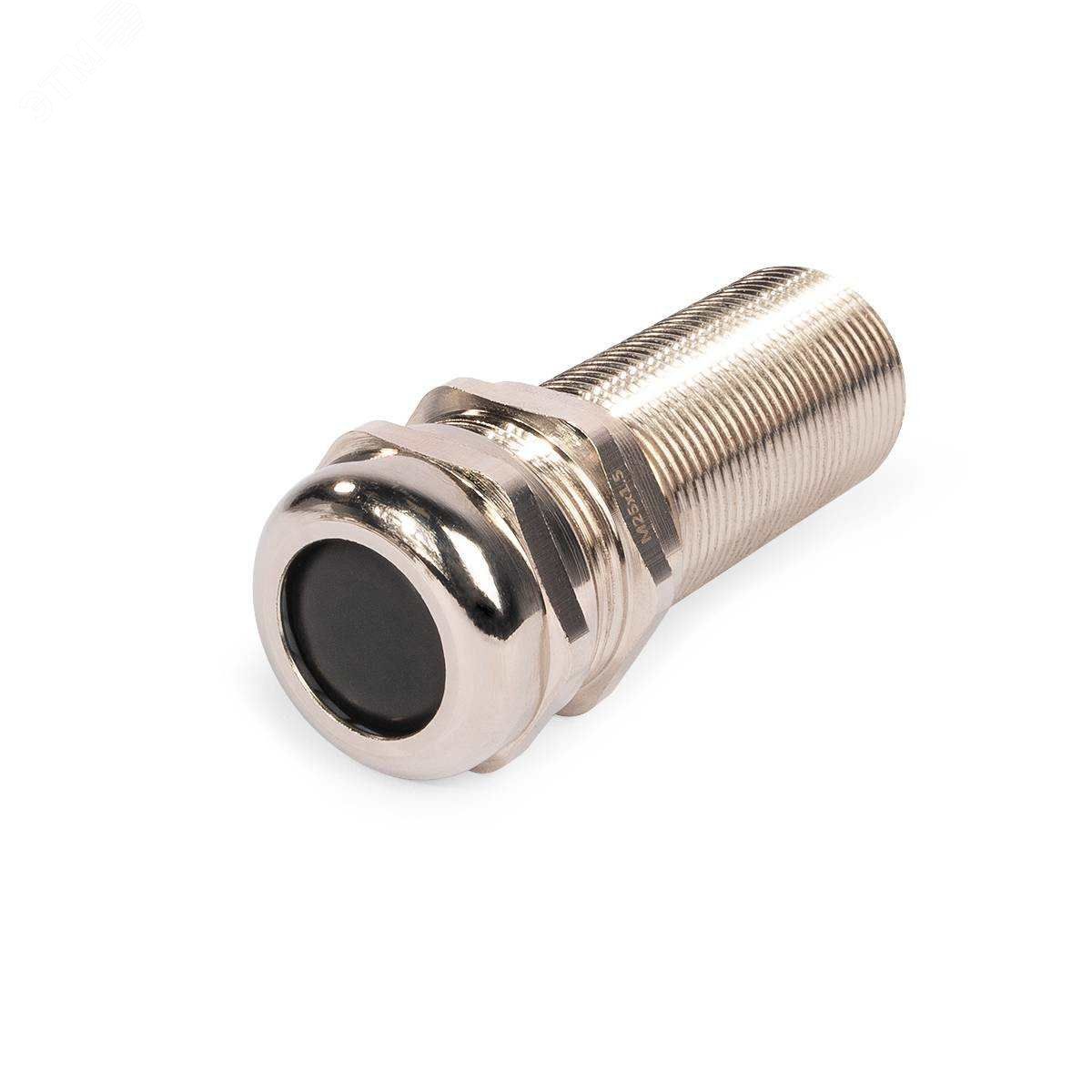

Кабельный ввод латунный МGM-XL 16 (4-8 мм) | 88623 Fortisflex КВТ

Кабельный ввод латунный МGM-XL 16 (4-8 мм) от Fortisflex и КВТ предназначен для надёжного и герметичного прохода кабелей через стенки электрощитов и распределительных устройств. Его конструкция обеспечивает высокую степень защиты IP68, что делает изделие подходящим для жестких условий эксплуатации - от холодных улиц до промышленных цехов.

Назначение и область применения

Кабельный ввод латунный МGM-XL 16 (4-8 мм) используется для вывода кабелей и проводов изнутри электрошкафа наружу - или наоборот - с сохранением герметичности. Применяется в силовых и слаботочных системах: автоматизированных линиях, промышленном оборудовании, наружных щитах, насосных станциях, энергообъектах и других местах, где важна защита от пыли, воды и химических веществ.

Технические характеристики

• Размер входного отверстия: 4–8 мм (для кабелей соответствующего диаметра)
• Материал корпуса, гайки и накидной гайки: никелированная латунь - устойчива к коррозии и механическим повреждениям
• Прижимная вставка: нейлон 6.6 по UL94 V2 - термостойкий и самозагасающий материал
• Уплотнители: неопрен - эластичный, долговечный, работает в широком температурном диапазоне
• Температура эксплуатации: от –40 C до +100 C; кратковременно выдерживает до +120 C
• Степень защиты: IP68 - полностью защищён от пыли и возможен длительный контакт с водой даже при погружении
• Резьба: метрическая, соответствие EN 60423 - совместима со стандартными отверстиями в шкафах
• Длина резьбы: увеличенная - позволяет плотно закрепить ввод в толстые стенки щитового оборудования
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям

Совместимость и монтаж

Кабельный ввод латунный МGM-XL 16 (4-8 мм) устанавливается в предварительно просверленное или пробитое отверстие диаметром 16 мм. Для точного формирования отверстия рекомендуются специализированные гидравлические системы:

• ПГПО-60, ПГПО-60А - для пробивки отверстий
• ПГРО-60А, ПГРОу-60А, ПГРОп-60А - прессы с регулировкой усилия
• Матрицы МПО и наборы перфоформ НМПО-PG / НМПО-MG - для стандартизированного сверления

После установки в отверстие ввод фиксируется накидной гайкой. Уплотнительная система (неопреновые кольца + нейлоновая вставка) равномерно сжимается вокруг кабеля, исключая зазоры. Герметизация проверяется после затяжки - не требует дополнительных средств.

Безопасность и стандарты

Изделие соответствует европейскому стандарту EN 60423 на резьбовые кабельные вводы. Материалы сертифицированы по UL94 V2 - класс самозатухаемости для пластиков. Высокая степень защиты IP68 гарантирует безопасную работу в условиях повышенной влажности, мытья водой и запылённых помещениях.

Преимущества

• Никелированная латунь - не ржавеет, легко моется, долго служит
• Неопреновый уплотнитель - сохраняет эластичность при экстремальных температурах
• Удлинённая резьба - позволяет использовать в толстых металлических стенках, где обычные вводы не держатся
• Высокая устойчивость к химикатам - не разрушается при контакте с маслом, топливом, растворителями
• Один тип ввода покрывает весь диапазон кабелей 4–8 мм - снижает необходимость в запасе нескольких моделей

Ограничения применения

Кабельный ввод латунный МGM-XL 16 (4-8 мм) не предназначен для кабелей с наружным диаметром менее 4 мм - они будут болтаться внутри, нарушая герметичность. Также он не рассчитан на постоянное давление выше атмосферного - например, в трубопроводах под давлением. Не используйте для ввода одиночных проводов без оболочки - требуется цельный кабель с изоляцией.

Примеры использования

• Подключение питания к частотному преобразователю в цехе с мойкой оборудования
• Вывод сигнальных кабелей от датчиков уровня в канализационном коллекторе
• Запитка насосов на открытых площадках - зимой при минус 35 C
• Электрооборудование на АЗС - устойчив к попаданию бензина и смазочных материалов

Практические советы

• Перед установкой проверьте наружный диаметр кабеля - он должен находиться в границах 4–8 мм. Лучший результат достигается при диаметре около 6 мм.
• Не переусердствуйте с затяжкой накидной гайки - достаточно плотного контакта. Перегрузка может деформировать уплотнитель.
• Если кабель слишком мягкий - используйте внутреннюю оплетку или усиленную оболочку, чтобы избежать сплющивания при затяжке.
• Для многожильных кабелей с большим числом проводов - выбирайте модели с большей внутренней ёмкостью, так как этот ввод рассчитан именно на один кабель.
• Латунный корпус можно протирать антикоррозийными составами - особенно в морском воздухе или химически активных средах.
