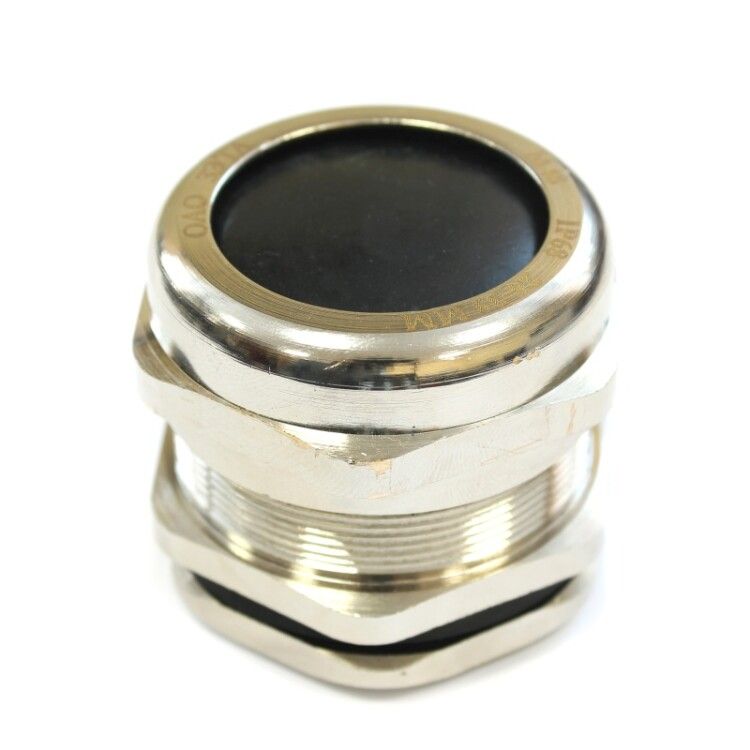

Кабельный ввод М 47x1.5 латунный УТ1,5 IP66/IP67/IP68 (d кабеля 25-33 мм) | zeta30100 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод резьбовой уплотнительный М 47x1.5 латунный УТ1,5 IP66/IP67/IP68 (диаметр кабеля 25-33 мм) от бренда ЗЭТА Новосибирск обеспечивает герметичный ввод кабелей в электрооборудование, защищая от пыли, влаги и механических воздействий. Подходит для установки в щитовые камеры, промышленные станки и системы автоматизации.

Назначение и область применения

Кабельный ввод М 47x1.5 латунный УТ1,5 используется для безопасного прохода небронированных кабелей через стенки электрощитов, распределительных устройств и другого оборудования. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, воды и других внешних факторов внутрь корпуса. Применяется в условиях повышенной влажности, на открытых площадках, в промышленных цехах, на транспорте и в системах автоматизации. Соответствует требованиям для использования в НКУ (нормируемых коммунальных установках).

Технические характеристики

• Резьба: М 47×1,5 - метрическая, с шагом 1,5 мм; позволяет надёжно закрепить ввод в отверстие корпуса
• Диаметр кабеля: 25–33 мм - подходит для кабелей среднего сечения, включая плоские типы
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м), IP68 (продолжительное погружение при указанных условиях)
• Материал: Латунь никелированная - высокая коррозионная стойкость, прочность, антикоррозийное никелированное покрытие
• Длина резьбы: 11 мм - достаточна для плотного соединения с толстыми стенками корпуса
• Крепление: С контргайкой - исключает самоотвинчивание при вибрациях
• Размер шестигранника: 50 мм - удобно затягивать ключом
• Температурный диапазон: от –40 C до +100 C - работает в экстремальных климатических условиях
• Ударопрочность: Да - выдерживает механические нагрузки при монтаже и эксплуатации
• Исполнение: Прямолинейное - кабель вводится по оси устройства, без изгиба
• Без галогенов: Да - соответствует нормам безопасности при горении, подходит для помещений с повышенными требованиями к пожаробезопасности
• Цвет: Серый - визуально отличается от обычных черных аналогов, легко идентифицируется
• Тип уплотнения: Уплотнительное кольцо - обеспечивает герметичность вокруг кабеля

Совместимость и монтаж

Кабельный ввод М 47x1.5 латунный УТ1,5 монтируется в подготовленное отверстие диаметром 47 мм с метрической резьбой. Для установки требуется ключ на 50 мм. После введения кабеля в уплотнительную втулку, изделие вворачивается в корпус, затем фиксируется контргайкой. Уплотнительное кольцо сжимается вокруг кабеля, образуя герметичный контакт. Рекомендуется проверять соответствие диаметра кабеля (25–33 мм): слишком тонкий кабель не будет достаточно зажат, слишком толстый - повредит уплотнение. Комплект включает все необходимые элементы: корпус, уплотнительное кольцо, резиновую втулку, пластиковую зажимную втулку, защитную заглушку и накидную гайку.

Безопасность и стандарты

Кабельный ввод М 47x1.5 латунный УТ1,5 соответствует международным стандартам IP66/IP67/IP68. Отсутствие галогенов в составе материалов снижает риск образования токсичных газов при возгорании. Материал - латунь - не содержит свинца в опасных концентрациях, что делает продукт безопасным для персонала и окружающей среды. Ударопрочность и широкий температурный диапазон обеспечивают надёжность в аварийных ситуациях.

Преимущества

• Высокая герметичность благодаря трёхступенчатому уплотнению: резиновая втулка + пластиковая зажимная втулка + уплотнительное кольцо
• Никелированное покрытие защищает от окисления даже в агрессивных средах
• Контргайка предотвращает ослабление крепления при вибрациях
• Поддерживает работу при экстремальных температурах - от мороза до нагрева
• Готовый комплект - не требует доп purchases
• Серый цвет упрощает визуальный контроль при обслуживании

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнение не рассчитано на жёсткую металлическую оплётку
• Не рекомендуется использовать с кабелями менее 25 мм - возможен протечки из-за недостаточного зажима
• Не подходит для кабелей с нестандартной формой (например, многожильные с крупными изоляционными слоями вне диапазона 25–33 мм)
• Пластиковая зажимная втулка не выдерживает постоянного давления выше 10 bar - не применяется в напорных трубопроводах
• Не следует применять в местах с частыми химическими воздействиями (кислоты, растворители) - хотя латунь устойчива, длительный контакт с агрессивными веществами может повредить никелевое покрытие

Примеры использования

• Ввод силового кабеля в промышленный щит управления станком
• Проход кабеля в датчиковый модуль на открытом воздухе (например, на насосной станции)
• Подключение сигнальных линий в системах автоматизации на пищевых производствах
• Монтаж в распределительном пункте на объектах ЖКХ с высокой влажностью
• Интеграция в системы видеонаблюдения на улице

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен находиться в середине диапазона 25–33 мм для лучшего уплотнения
• Не используйте инструменты с острыми краями при работе с уплотнителем - можно повредить резину
• При необходимости замены кабеля - демонтируйте контргайку, не снимая основную гайку, чтобы сохранить герметичность
• При использовании в холодных условиях (ниже –20 C) убедитесь, что кабель не стал хрупким - это может вызвать микротрещины в изоляции при введении
• Для долговечности - периодически проверяйте состояние уплотнительного кольца и наличие следов коррозии на резьбе
• Артикул zeta30100 совместим с другими изделиями серии ЗЭТА Новосибирск - можно использовать в одном проекте с аналогичными вводами меньших размеров
