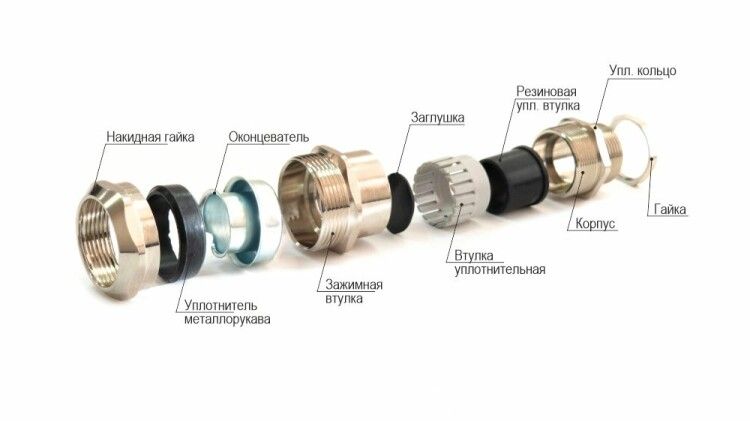

Ввод кабельный ВК-М42-33-МР38 IP66/IP67/IP68 от ЗЭТА Новосибирск - это герметичный сальник из никелированной латуни для надёжного ввода кабеля через металлорукав в корпуса электрооборудования. Обеспечивает степень защиты до IP68, совместим с кабелями диаметром 25–33 мм и применяется в промышленных щитах, шкафах и НКУ.

Назначение и область применения

Ввод кабельный ВК-М42-33-МР38 IP66/IP67/IP68 используется для герметичного прохода кабеля, проложенного в металлорукаве, в металлические корпуса оборудования - такие как распределительные щиты, контрольные шкафы, коробки и другие элементы НКУ. Он обеспечивает не только защиту от пыли и воды, но и надёжный электрический контакт между корпусом и металлорукавом, что соответствует пункту 1.7.77 ПУЭ. Применяется в условиях повышенной влажности, на открытых площадках, в цехах с мойкой оборудования и других агрессивных средах.

Технические характеристики

• Номинальный размер резьбы: 42 мм
• Длина резьбы: 38 мм
• Диапазон внешних диаметров кабеля: 25–33 мм
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение в воду до 1 м), IP68 (длительное погружение в воду - при условии установки с резиновой заглушкой)
• Материал: Латунь с никелированным покрытием - устойчив к коррозии, не требует дополнительной антикоррозийной обработки
• Температурный диапазон: от –40 C до +100 C
• Тип уплотнения: Уплотнительное кольцо (резиновая заглушка), которая сохраняет герметичность до монтажа кабеля
• Размер шестигранника: 45 мм - удобно затягивать гаечным ключом
• Крепление: С контргайкой - позволяет фиксировать устройство в стенке корпуса без перекоса
• Ударопрочность: Да - выдерживает механические нагрузки при транспортировке и эксплуатации
• Цвет: Серый
• Не содержит галогенов - безопасен при возгорании, не выделяет токсичных паров

Совместимость и монтаж

Ввод кабельный ВК-М42-33-МР38 IP66/IP67/IP68 рассчитан на установку в отверстия с резьбой M42×1,5. Для монтажа требуется предварительно подготовить отверстие в корпусе с подходящей резьбой. Крепится с помощью контргайки - после заведения в отверстие, сначала закручивается основная гайка, затем контргайка фиксирует положение. Перед вводом кабеля резиновая заглушка остаётся на месте - она защищает внутреннюю полость от попадания влаги и пыли. После протяжки кабеля заглушка легко удаляется, а сам кабель зажимается уплотнителем внутри сальника. Диаметр кабеля должен находиться в пределе 25–33 мм; меньший или больший диаметр снижает герметичность.

Безопасность и стандарты

Изделие соответствует требованиям ПУЭ (пункт 1.7.77) по обеспечению электрического контакта между металлорукавом и корпусом. Соответствует нормам по экологической безопасности - не содержит галогенов, что исключает образование токсичных веществ при нагреве или горении. Степень защиты IP66–IP68 подтверждает соответствие международному стандарту IEC 60529. Материал латуни с никелированием не вызывает электрохимической коррозии при контакте со стальными корпусами.

Преимущества

• Высокая герметичность даже при длительном погружении (IP68) благодаря резиновой заглушке до монтажа кабеля
• Никелированная латунь - прочная, коррозионностойкая, долговечная
• Удобная форма и размер шестигранника 45 мм - легко затягивается стандартным ключом
• Контргайка гарантирует точную фиксацию без деформации корпуса
• Подходит для широкого температурного диапазона - от Arctic-условий до высоких температур в цехах
• Экологически безопасен - без галогенов, не выделяет ядовитые газы при повреждении

Ограничения применения

• Не предназначен для ввода кабелей с диаметром менее 25 мм или более 33 мм - возможна потеря герметичности
• Герметичность IP68 достигается только при использовании заводской резиновой заглушки до монтажа кабеля; её удаление перед установкой делает изделие несоответствующим IP68
• Не рекомендован для использования в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - материал не адаптирован для таких условий
• Требуется наличие резьбового отверстия M42×1,5 в корпусе - несовместим с другими типами крепления

Примеры использования

• Ввод кабеля питания в промышленный щит управления на пищевом производстве
• Герметизация металлорукава с силовым кабелем в шкафу насосной станции на очистных сооружениях
• Проход кабеля в корпус частотного преобразователя, установленного на открытом воздухе
• Подключение датчиков в системах автоматизации на холодильных комплексах с частой мойкой оборудования

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 25–33 мм. Если кабель слишком тонкий, используйте дополнительный уплотнитель или выберите другой сальник.
• Не удаляйте резиновую заглушку заранее - она нужна для сохранения IP68 до момента ввода кабеля. Удалите её только тогда, когда кабель уже продет через весь путь.
• Затягивайте контргайку равномерно, чтобы не перекосить сальник - это предотвращает повреждение уплотнения и потерю герметичности.
• При работе в условиях сильной вибрации дополнительно проверяйте затяжку каждые 6–12 месяцев.
• Артикул zeta30028 - это один из вариантов исполнения ВК-М42-33-МР38 IP66/IP67/IP68 от ЗЭТА Новосибирск. Аналоги от ГОФРОМАТИК и ЗЭТАРУС имеют аналогичные параметры, но проверяйте совместимость резьбы и размеров перед заменой.
