Кабельный ввод MG-40 | 80038 Fortisflex КВТ

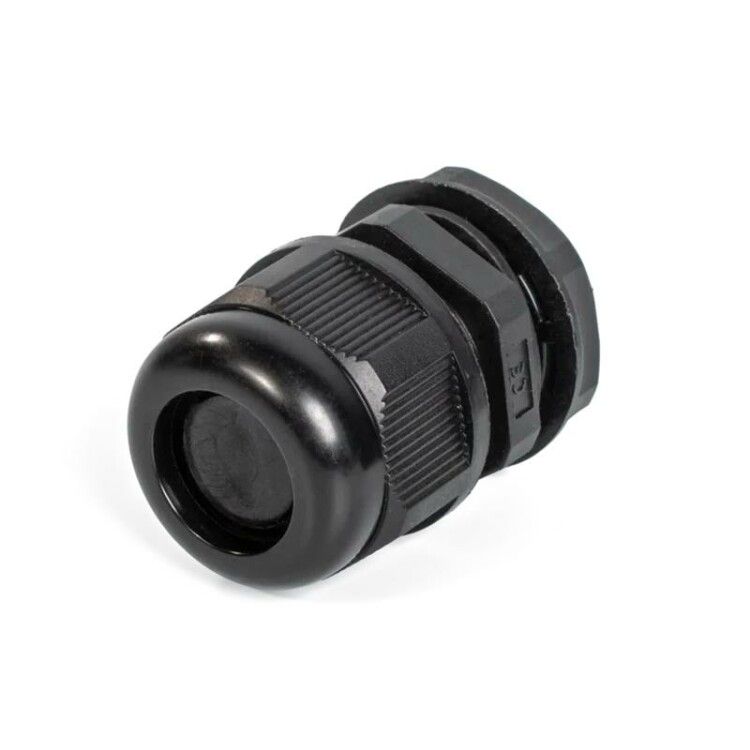

Ввод кабельный пластиковый MG-40 (24-30 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрошкафов и оборудования. Благодаря высокой степени защиты IP68 и устойчивости к экстремальным температурам, этот кабельный ввод надежно работает в сложных условиях - от холодных улиц до нагретых цехов.

Назначение и область применения

Ввод кабельный пластиковый MG-40 (24-30 мм) используется для герметичного прохода кабелей и проводов через металлические или пластиковые панели. Подходит для установки в распределительных щитах, промышленном оборудовании, системах автоматизации, насосных станциях и других устройствах, где важна защита от пыли, влаги и химических воздействий.

Технические характеристики

• Диаметр кабеля: 24–30 мм
• Номинальный размер резьбы: M40
• Длина резьбы: 20 мм
• Размер шестигранника: 50 мм
• Материал корпуса: полиамид PA6.6 (нейлон 6.6), самозатухающий, устойчив к УФ-излучению
• Материал уплотнения: неопрен
• Температурный диапазон: от –40 C до +100 C
• Степень защиты: IP68 (полная защита от пыли и длительного погружения в воду)
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Тип уплотнения: уплотнительное кольцо
• Конструкция: разъемный сальник с прижимной гайкой и контргайкой
• Цвет: черный
• Содержание галогенов: да
• Поверхность: необработанная
• Исполнение: прямолинейный

Совместимость и монтаж

Ввод кабельный пластиковый MG-40 (24-30 мм) устанавливается в подготовленное отверстие диаметром 40 мм. Для сверления рекомендуются гидравлические прессы ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с комплектом матриц НМПО-MG. Гайка фиксируется ключом на 50 мм - размер указан прямо на корпусе. Контргайка обеспечивает надежную фиксацию после затяжки. Уплотнение адаптируется к кабелям круглого и плоского сечения - благодаря эластичному неопрену и разъемной конструкции.

Безопасность и стандарты

Высокая степень защиты IP68 гарантирует работу в сырых, запыленных и агрессивных средах. Материал корпуса соответствует требованиям к самозатухающим материалам, снижает риск распространения горения. Электрическая изоляция (60 кВ/мм и удельное сопротивление 10¹² Ом·см) обеспечивает безопасность при работе с высокими напряжениями. Продукт не требует дополнительной антикоррозийной обработки.

Преимущества

• Прижимная гайка со стопорными засечками исключает саморазвинчивание даже при вибрациях
• Поддерживает герметичность при использовании плоских кабелей - уникальная функция для стандартных вводов
• Широкий температурный диапазон позволяет применять в суровых климатических условиях
• Устойчив к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям
• Закрывающая мембрана защищает внутреннюю часть от попадания пыли до момента вставки кабеля
• Контргайка и четко маркированный ключ позволяют точно контролировать момент затяжки

Ограничения применения

• Не предназначена для работы с кабелями меньшего диаметра - менее 24 мм не будут плотно уплотнены
• Содержание галогенов делает продукт непригодным для применений, требующих галоген-free материалов (например, в некоторых системах метро или судостроении)
• Необработанная поверхность не защищена от механических повреждений - требуется осторожность при транспортировке и монтаже
• Для монтажа необходимы специализированные прессы и матрицы; ручное сверление не обеспечит точность отверстия

Примеры использования

• Ввод силовых кабелей в частотные преобразователи на заводе
• Герметизация кабелей управления в дождевых и морозных условиях на уличных щитах
• Проход кабелей в гидравлических станках с постоянным контактом с маслом
• Подключение датчиков в пищевой промышленности, где важно мыть оборудование водой под давлением
• Монтаж в системах освещения на открытых площадках с повышенной влажностью

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен находиться в пределе 24–30 мм. Кабели меньше 24 мм потребуют переходника или другого типа ввода
• Используйте только рекомендованные прессы и матрицы НМПО-MG. Отклонение в размере отверстия нарушит герметичность
• Затягивайте контргайку после окончательной установки кабеля - не перетягивайте, чтобы не деформировать уплотнение
• При использовании плоского кабеля ориентируйте его так, чтобы наибольшая сторона была параллельна плоскости монтажа - это повысит контакт с уплотнителем
• Храните вводы в сухом месте, избегая прямого солнечного света - хотя материал устойчив к УФ, долгосрочное воздействие может снизить эластичность
