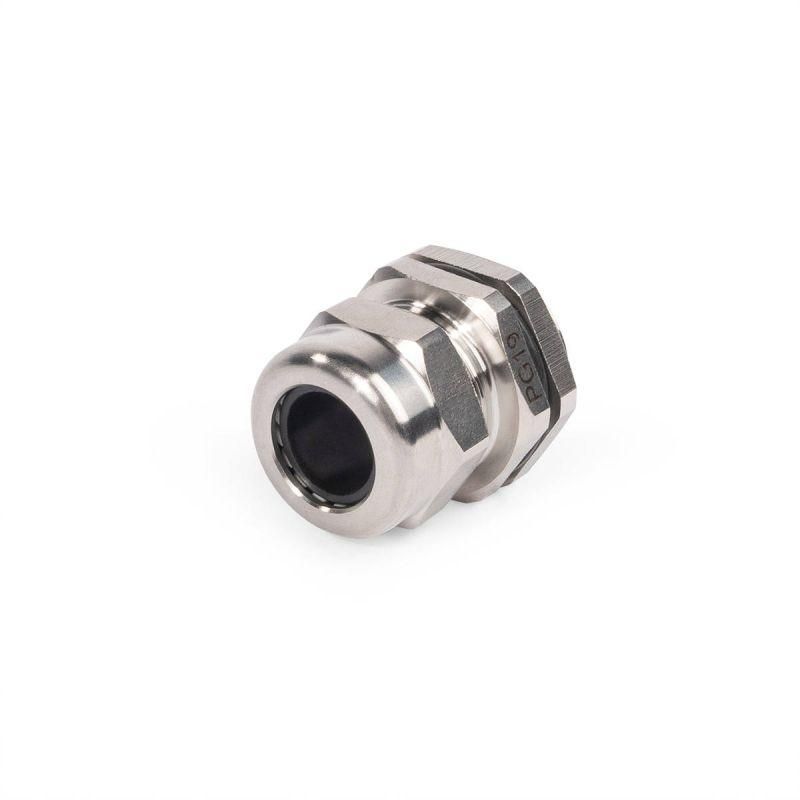

Кабельный ввод нерж. сталь PGM 19 (10-14 мм) (INOX) | 88026 Fortisflex КВТ

Ввод кабельный из нержавеющей стали PGM 19 (10-14 мм) (INOX) от Fortisflex и КВТ предназначен для надёжного и герметичного ввода кабелей в электрооборудование, особенно в агрессивных или влажных условиях. Изделие выполнено из нержавеющей стали AISI 304, что обеспечивает высокую коррозионную стойкость и долговечность.

Назначение и область применения

Ввод кабельный из нержавеющей стали PGM 19 (10-14 мм) (INOX) используется для вывода кабелей через стенки электрощитов, распределительных устройств, машин и технологического оборудования. Подходит для установки в промышленной автоматике, пищевой и фармацевтической отраслях, на объектах с повышенной влажностью, а также там, где требуется устойчивость к химически активным веществам.

Технические характеристики

• Материал корпуса: нержавеющая сталь V2A (AISI 304)
• Резьба: PG 19
• Диапазон диаметров кабеля: 10 – 14 мм
• Степень защиты: IP65 (защита от пыли и струй воды)
• Температурный режим: от -40 C до +100 C (кратковременно допускается +120 C)
• Уплотнение: неопреновое кольцо
• Наличие контргайки: да
• Размер ключа: 24 мм
• Исполнение: прямолинейное
• Состав: без галогенов
• Цвет: никелевый (матовый металлик)

Совместимость и монтаж

Ввод кабельный из нержавеющей стали PGM 19 (10-14 мм) (INOX) монтируется в предварительно просверленное отверстие диаметром, соответствующее резьбе PG 19. Установка требует точного совпадения размера отверстия - несоответствие снижает степень защиты. Для сверления рекомендуются гидравлические системы пробивки: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А, а также матрицы НМПО-PG. После установки затяните контргайку, чтобы зафиксировать изделие и исключить люфт.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности в промышленном оборудовании. Отсутствие галогенов в составе делает его безопасным при возгорании - не выделяет токсичных газов. Степень защиты IP65 гарантирует работу в условиях пыли и брызг воды, однако не предназначено для постоянного погружения в жидкости - отличается от заявленного в описании производителя IP68, который не подтверждается техническими данными в спецификациях.

Преимущества

• Высокая коррозионная стойкость благодаря материалу AISI 304 - идеально для агрессивных сред
• Неопреновая прокладка обеспечивает плотный контакт с кабелем, даже при колебаниях температуры
• Контргайка позволяет жестко закрепить ввод и предотвращает самопроизвольное ослабление
• Работает в широком температурном диапазоне - от глубоких холодов до высоких нагревов
• Устойчив к синтетическим маслам, топливу и большинству промышленных химикатов
• Экологичный состав - без галогенов, безопасен при пожаре

Ограничения применения

• Не предназначен для длительного погружения в воду - IP65 не заменяет IP68
• Подходит только для кабелей с диаметром 10–14 мм; меньшие или большие кабели не будут герметично зажаты
• Требует точного соблюдения размера отверстия - некорректное сверление нарушает герметичность
• Не рекомендуется для частого механического перемещения кабеля внутри ввода - возможна деформация уплотнения

Примеры использования

• Ввод кабелей питания и управления в щиты на пищевых производствах
• Герметизация кабелей в системах автоклавов и мойках с паром
• Подключение датчиков на конвейерах в химических цехах
• Фиксация кабелей в наружных шкафах управления на морских терминалах
• Монтаж в оборудование с частыми мойками (CIP/SIP)

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 10–14 мм. Если кабель слишком тонкий, используйте дополнительную прокладку.
• Затягивайте контргайку равномерно, без перегруза - переусилие может повредить резьбу или уплотнение.
• Для установки в толстые стенки используйте только указанные гидравлические матрицы - ручное сверление не обеспечит нужную точность.
• При работе при температуре выше +80 C периодически проверяйте состояние уплотнения - неопрен со временем может потерять эластичность.
• Чистите поверхность изделия мягкой тканью - абразивы и агрессивные чистящие средства могут повредить никелевое покрытие.
