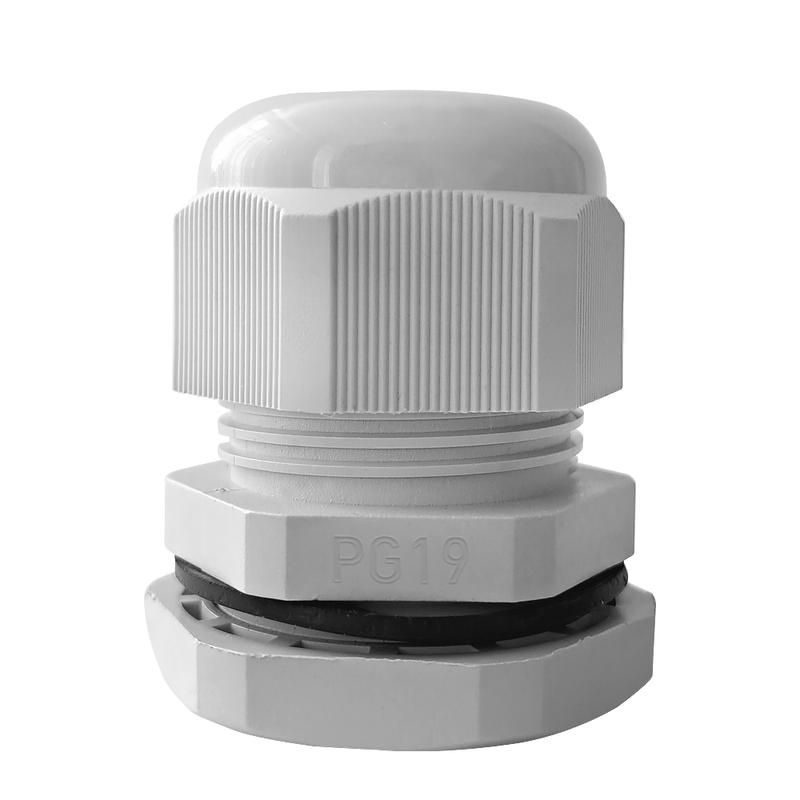

Ввод кабельный (сальник) PG-19 IP68 сер. TOKOV ELECTRIC TKE-PG-19-G

Ввод кабельный (сальник) PG-19 IP68 серия от TOKOV ELECTRIC - надёжный элемент для герметичного ввода кабелей в корпуса оборудования, обеспечивающий защиту от пыли и воды даже при длительном воздействии. Подходит для установки в условиях повышенной влажности, на улице или в промышленных зонах.

Назначение и область применения

Ввод кабельный (сальник) PG-19 IP68 серия предназначен для герметизации мест прохода кабелей через стенки электрооборудования, распределительных щитов, машин и автоматических систем. Обеспечивает плотную фиксацию и защиту внутренних цепей от внешней среды. Применяется там, где важна высокая степень герметичности - например, на насосных станциях, в пищевой промышленности, на открытых площадках, в судостроении и на объектах с частой мойкой.

Технические характеристики

• Тип резьбы: PG (немецкий стандарт для кабельных вводов)
• Номинальный размер резьбы: PG-19 (соответствует метрической резьбе M24x1.5)
• Шаг резьбы: 1.41 мм
• Диапазон диаметров кабелей: 12–16 мм - подходит для кабелей с изоляцией в этом диапазоне
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду до указанного давления
• Материал корпуса: полиамид (PA) - прочный, устойчивый к химическим веществам и механическим нагрузкам
• Цвет: серый (RAL 7035)
• Рабочий температурный диапазон: от –40 C до +80 C - выдерживает экстремальные условия
• Тип уплотнения: эластичное кольцо - обеспечивает герметичность за счёт сжатия вокруг кабеля

Совместимость и монтаж

Ввод кабельный (сальник) PG-19 IP68 серия устанавливается в предварительно просверленное отверстие диаметром 24 мм. Резьба PG-19 совместима со стандартными отверстиями под PG-19 в металлических и пластиковых корпусах. Для монтажа требуется ключ на 24 мм. Уплотнительное кольцо само регулирует плотность посадки - достаточно затянуть корпус до упора, чтобы кабель был надёжно зажат. Не требует дополнительных прокладок или герметиков. Перед установкой проверьте, что наружный диаметр кабеля попадает в интервал 12–16 мм - меньший кабель не будет надёжно удерживаться, больший - повредит уплотнение.

Безопасность и стандарты

Изделие соответствует требованиям стандарта IEC 60507 для кабельных вводов. Сертифицирован на работу в условиях IP68 - один из самых высоких уровней защиты среди бытовых и промышленных решений. Материал полиамид PA не содержит токсичных добавок и безопасен при контакте с продуктами питания и медицинским оборудованием.

Преимущества

• Высокая герметичность благодаря двухступенчатому уплотнению: кольцо + резьбовое соединение
• Устойчивость к перепадам температур - работает в холодильниках и жарких цехах
• Не подвержен коррозии - отличается от металлических аналогов
• Легко монтировать и демонтировать - не нужен специальный инструмент
• Серый цвет (RAL 7035) хорошо сочетается с большинством промышленных корпусов

Ограничения применения

Ввод кабельный (сальник) PG-19 IP68 серия не предназначен для кабелей с диаметром менее 12 мм или более 16 мм - возможна потеря герметичности. Не рекомендуется использовать для силовых кабелей с жёсткой бронёй или многожильными проводами без оплетки - они могут повредить уплотнительное кольцо. Также не следует применять в средах с постоянным воздействием растворителей, масел или агрессивных химикатов - хотя полиамид устойчив, некоторые органические жидкости могут вызвать набухание материала.

Примеры использования

• Герметизация входа кабеля в шкаф управления насосной станцией
• Подключение датчиков на конвейере в пищевом производстве
• Ввод сигнальных кабелей в световые указатели на улице
• Фиксация кабелей в подземных распределительных камерах
• Обвязка оборудования в морских контейнерах и на платформах

Практические советы

• Перед установкой протестируйте подходящий кабель - он должен свободно проходить через сальник, но не болтаться внутри
• Затягивайте сальник равномерно - перекос может нарушить герметичность
• Если кабель имеет тонкую оболочку, используйте термоусадку перед вводом - это продлит срок службы уплотнения
• При замене старого сальника - всегда проверяйте состояние уплотнительного кольца; при трещинах или деформации замените его
• Артикул tke-pg-19-g от TOKOV ELECTRIC легко найти в каталогах - сохраняйте его при заказе запчастей
