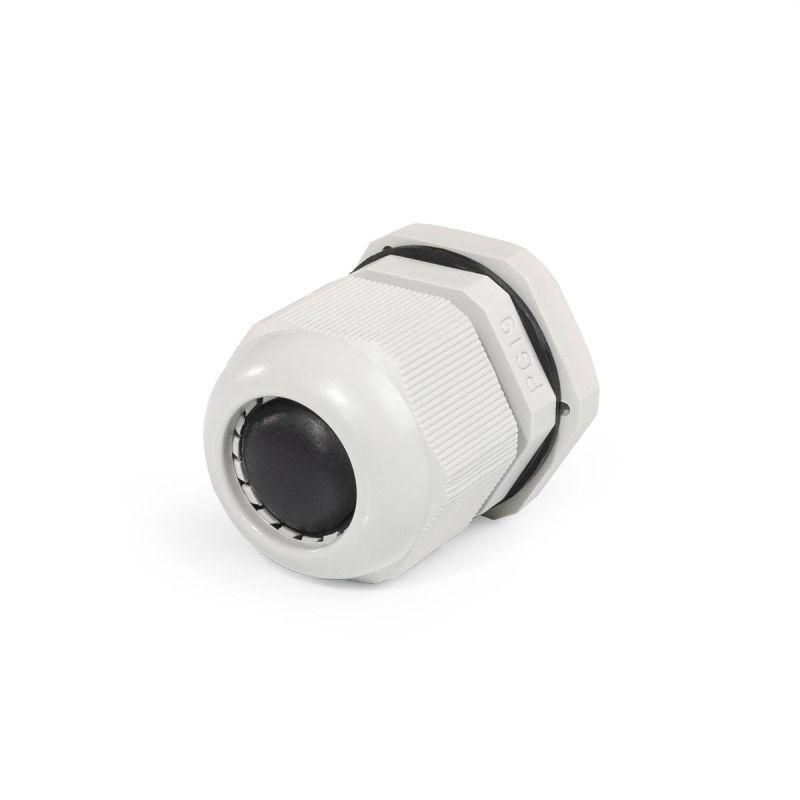

Ввод кабельный пластиковый PG 19 (12-16 мм) (уп.50шт) Fortisflex 88164 КВТ

Ввод кабельный пластиковый PG 19 (12-16 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей диаметром 12–16 мм в электрошкафах и распределительных устройствах. Артикул 88164 выполнен из прочного полиамида с никелированной резьбой и соответствует требованиям IP65, что делает его подходящим для жестких условий эксплуатации.

Назначение и область применения

Ввод кабельный пластиковый PG 19 (12-16 мм) предназначен для герметичного прохода кабелей через стенки металлических или пластиковых корпусов электрооборудования. Применяется в шкафах управления, автоматизации, промышленных станках, конвейерах, системах освещения и других установках, где требуется защита от пыли, брызг воды и механических воздействий.

Технические характеристики

• Номинальный размер резьбы: PG 19 (по DIN 40430)
• Диапазон диаметров кабеля: 12–16 мм
• Материал корпуса: полиамид PA6.6, самозатухающий, без галогенов (UL94V2)
• Материал уплотнения: неопрен
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Длина резьбы: 10 мм
• Наличие контргайки: да, с противоскручивающими засечками
• Размер ключа: 30 мм, маркирован на гайке
• Температурный режим: –40…+100 °C, кратковременно до +120 °C
• Цвет: светло-серый
• Покрытие резьбы: никелированное — повышает коррозионную стойкость
• Тип уплотнения: эластичное кольцо
• Исполнение: прямолинейное

Совместимость и монтаж

Ввод кабельный пластиковый PG 19 (12-16 мм) устанавливается в подготовленное отверстие диаметром 19,5 мм. Для сверления рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, с использованием матриц НМПО-PG. После вставки в отверстие кабельный ввод фиксируется контргайкой, которая затягивается ключом на 30 мм. Уплотнительное кольцо плотно обжимает кабель, исключая люфт и протечки.

Безопасность и стандарты

Конструкция соответствует нормам DIN 40430 для электроарматурной резьбы PG. Материал корпуса сертифицирован по UL94V2 — самозатухающий, не выделяет токсичных газов при возгорании. Отсутствие галогенов снижает риск образования коррозионно-активных продуктов при высоких температурах. Никелированная резьба защищена от окисления, что продлевает срок службы в агрессивных средах.

Преимущества

• Высокая герметичность благодаря двойному уплотнению: кольцо вокруг кабеля + мембрана внутри корпуса
• Контргайка с засечками предотвращает самоотвинчивание при вибрации
• Широкий температурный диапазон позволяет использовать в холодильных камерах и нагреваемых помещениях
• Устойчивость к маслам, топливу и химикатам — подходит для промышленных объектов
• Чёткая маркировка ключа на гайке ускоряет монтаж и обслуживание
• Экологически безопасный состав — без галогенов, соответствует современным экологическим нормам

Ограничения применения

• Не предназначен для постоянного погружения в воду — степень защиты IP65 не заменяет IP67/IP68
• Максимальный диаметр кабеля — 16 мм; использование более толстых кабелей нарушает герметичность
• Не рекомендуется применять в условиях частых ударных нагрузок без дополнительной фиксации
• При температурах выше +100 °C длительное время возможна деформация уплотнителя

Примеры использования

• Ввод кабелей питания и управления в промышленных щитах на заводах
• Подключение датчиков и исполнительных механизмов в пищевой и фармацевтической промышленности
• Герметизация кабелей в наружных осветительных установках
• Фиксация кабелей в системах автономного контроля на нефтегазовых объектах

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля — он должен находиться в пределе 12–16 мм. Слишком тонкий кабель требует дополнительного уплотнения.
• Используйте только ключ на 30 мм для затяжки — перетягивание может повредить резьбу или уплотнитель.
• При установке в толстые панели убедитесь, что длина резьбы 10 мм достаточна для надёжного соединения с контргайкой.
• Для удобства сборки можно смазать резьбу небольшим количеством силиконовой смазки — это облегчит последующую демонтаж.
• Артикул 88164 совместим с продукцией Fortisflex и КВТ — при замене можно использовать аналоги этих брендов без изменения комплектации.
