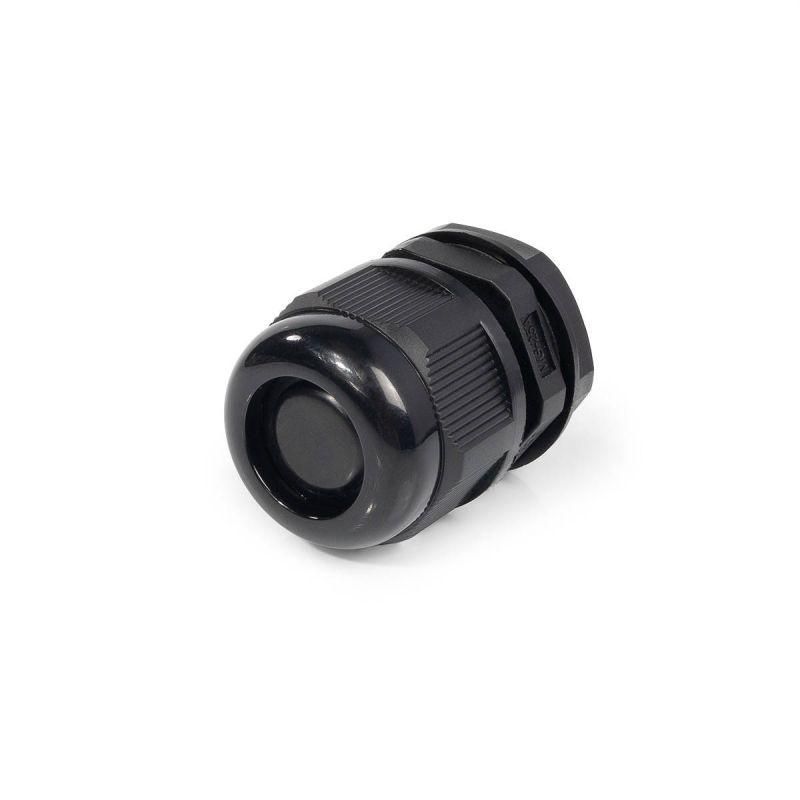

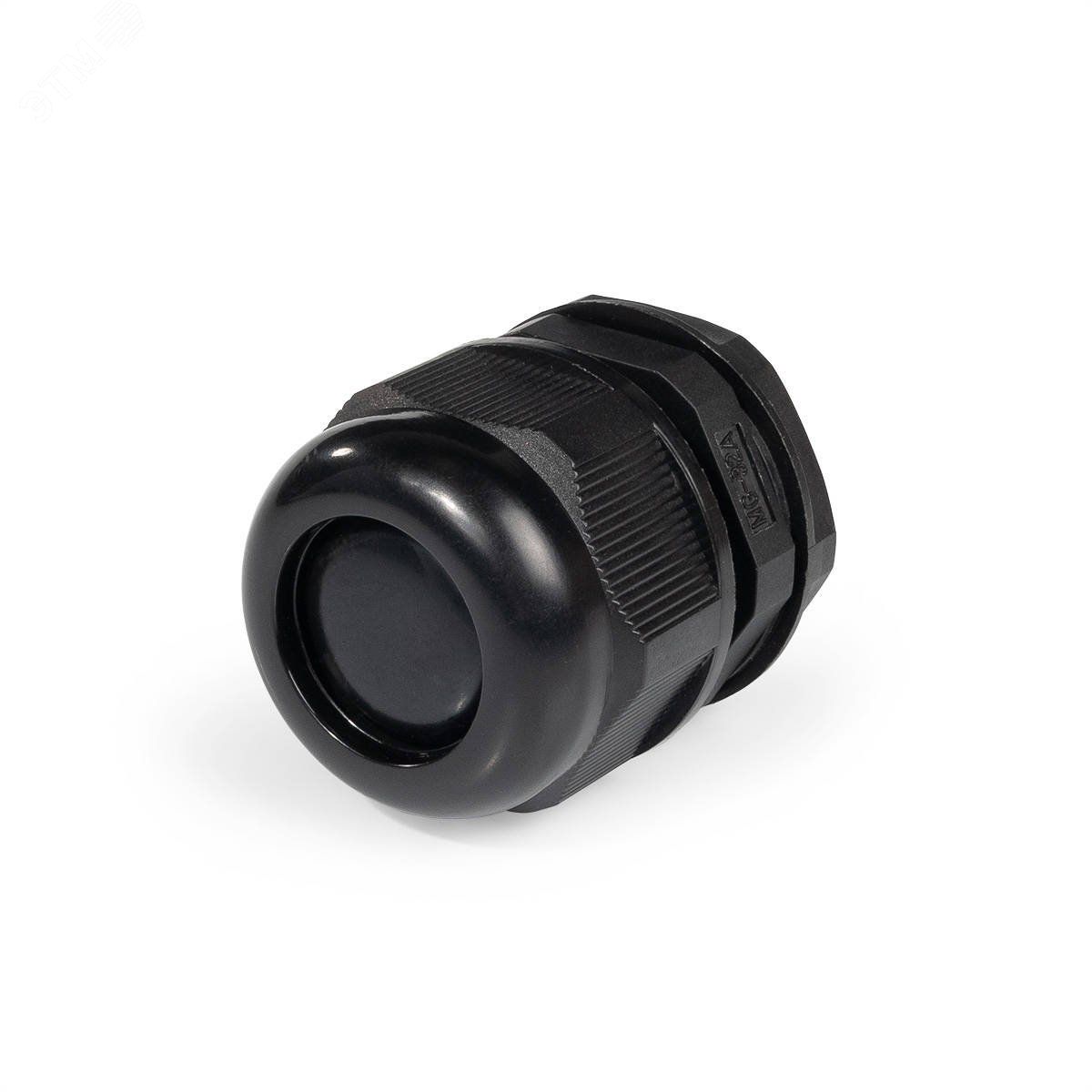

Кабельный ввод пластиковый МG 25 (10-16 мм) | 89117 Fortisflex КВТ

Кабельный ввод Fortisflex MG 25 (10–16 мм) предназначен для герметичного вывода кабелей через стенки электрических шкафов и распределительных устройств. Этот резьбовой пластиковый ввод обеспечивает надёжную защиту от пыли и воды даже при длительном погружении благодаря классу IP68, а его конструкция рассчитана на жесткие условия эксплуатации - от -40 C до +100 C.

Назначение и область применения

Кабельный ввод MG 25 используется для прохода силовых, сигнальных и управляющих кабелей через металлические или композитные стенки электрощитов, панелей управления, промышленного оборудования. Подходит для установки в условиях повышенной запылённости, влажности, агрессивных сред - например, на заводах, в насосных станциях, на открытых площадках, в пищевой и химической промышленности.

Технические характеристики

• Диапазон диаметров кабеля: 10–16 мм
• Резьба: метрическая M25×1.5
• Степень защиты: IP68 (полная защита от пыли и долговременного погружения в воду)
• Материал корпуса: нейлон 6.6, самозатухающий, безгалогенный, устойчив к УФ-излучению
• Уплотнитель: неопрен - эластичный, устойчив к маслам, бензину, дизтопливу
• Цвет: чёрный
• Рабочая температура: от –40 C до +100 C
• Электрическая прочность изоляции: 60 кВ/мм
• Удельное поверхностное сопротивление: 1×10¹² Ом·см
• На гайке нанесена маркировка размера ключа - для быстрого подбора инструмента
• Защитная мембрана внутри предотвращает проникновение пыли при отсутствии кабеля

Совместимость и монтаж

Кабельный ввод MG 25 устанавливается в подготовленное отверстие диаметром 25 мм. Для сверления отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А. Также необходим набор матриц НМПО-MG, совместимый со всей серией MG. Гайка фиксируется с помощью ключа - её форма позволяет легко затянуть без проскальзывания. Особые засечки на гайке исключают саморазвинчивание при вибрации.

Безопасность и стандарты

Кабельный ввод Fortisflex MG 25 соответствует требованиям к материалам, безопасным при возгорании: нейлон 6.6 самозатухающий, не выделяет токсичных галогенных паров. Высокая электрическая прочность и удельное сопротивление обеспечивают надёжную изоляцию даже при высоких напряжениях. Продукт не требует специальной сертификации для большинства промышленных применений, так как материалы и исполнение соответствуют международным нормам для IP68-устройств.

Преимущества

• Высокая степень герметизации IP68 - выше, чем у обычных IP67
• Устойчивость к широкому спектру химических веществ: масла, топливо, растворители
• Неопреновая вставка сохраняет эластичность при экстремальных температурах
• Застопоренная гайка снижает риск потери герметичности при вибрации
• Мембрана защищает внутреннюю часть ввода от пыли, когда кабель не установлен
• Чёткая маркировка ключа на гайке ускоряет монтаж и обслуживание

Ограничения применения

Кабельный ввод MG 25 не предназначен для кабелей с внешним диаметром менее 10 мм - возможен перегиб или плохая герметизация. Не используйте с кабелями, имеющими жёсткий бронированный слой, который не помещается в уплотнитель. Не применяйте в средах с постоянным воздействием кислот, щелочей или органических растворителей, не указанных в описании - проверьте совместимость материала с конкретной средой перед установкой.

Примеры использования

• Подключение кабелей к частотным преобразователям в цехах с высокой влажностью
• Ввод сигналов в датчики на открытом воздухе, где возможны осадки и пылевые бури
• Герметизация выходов кабелей в щитах автоматики на нефтеперерабатывающих предприятиях
• Интеграция в оборудование для пищевой промышленности, требующее частой мойки водой под давлением

Практические советы

• Перед установкой проверьте диаметр кабеля - он должен находиться в диапазоне 10–16 мм. Кабели меньше 10 мм требуют дополнительного уплотнения или переходника.
• При использовании нескольких кабелей в одном вводе суммарный диаметр не должен превышать 16 мм - иначе уплотнитель деформируется и потеряется герметичность.
• Обязательно используйте подходящую матрицу НМПО-MG и гидравлический пресс - ручное сверление или болгарка повредят форму отверстия и нарушают герметичность.
• После монтажа проверьте герметичность: закрутите гайку до упора, затем проведите тест на давление или опрыскайте водой под давлением.
• Храните вводы в сухом месте - хотя они устойчивы к УФ, длительное пребывание на солнце без нагрузки может снизить срок службы уплотнителя.
