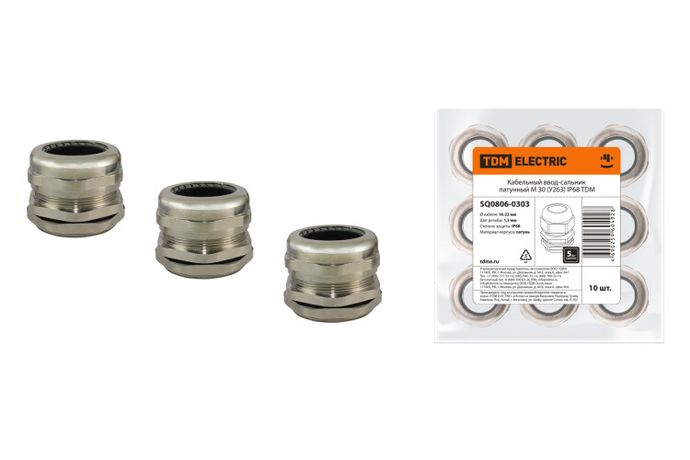

Кабельный ввод-сальник латунный М 30 (У263) IP68 | SQ0806-0303 TDM

Кабельный ввод-сальник латунный М 30 (У263) IP68 от TDM ELECTRIC обеспечивает герметичный ввод кабелей в электрооборудование, защищая от пыли и воды даже при длительном погружении. Артикул sq0806-0303 подходит для установки в щиты, станции и распределительные устройства.

Назначение и область применения

Кабельный ввод-сальник латунный М 30 (У263) IP68 предназначен для надёжного прохода кабелей через стенки электрощитов, распределительных устройств, корпусов оборудования. Обеспечивает герметизацию места ввода, предотвращает попадание пыли, влаги, химических веществ внутрь. Применяется в промышленной автоматизации, на объектах энергетики, в системах управления, где требуется высокая степень защиты.

Технические характеристики

• Тип резьбы: метрическая M30, шаг 1,5 мм
• Длина резьбы: 8 мм
• Подходит для кабелей с внешним диаметром 16–20 мм
• Степень защиты: IP68 - полная защита от пыли и долговременного погружения в воду
• Материал: латунь с никелированным покрытием - устойчив к коррозии, не выделяет галогены
• Цвет: чёрный (RAL 9006)
• Рабочая температура: от –40 C до +100 C
• Крепление: с контргайкой и без - возможна фиксация одним или двумя элементами
• Размер ключа: 36 мм
• Ударопрочный корпус
• Разделяемая конструкция - позволяет собирать и демонтировать без снятия кабеля
• С разгрузкой натяжения - снижает механическую нагрузку на жилы кабеля

Совместимость и монтаж

Кабельный ввод-сальник латунный М 30 (У263) IP68 совместим со всеми стандартными металлическими и пластиковыми панелями толщиной до 8 мм. Для монтажа просверливается отверстие Ø20–22 мм. Установка выполняется газовым ключом на 36 мм. Контргайка фиксирует сальник с обратной стороны, обеспечивая плотную посадку. Разделяемая конструкция позволяет вставлять кабель после установки - удобно при замене или модификации цепей. Никелированное покрытие не требует дополнительной антикоррозийной обработки.

Безопасность и стандарты

Изделие соответствует требованиям к безопасности в условиях повышенной влажности и запылённости. Отсутствие галогенов делает его безопасным при возгорании - не выделяет токсичных паров. Сертификация по IP68 подтверждает работоспособность при постоянном контакте с водой. Температурный диапазон –40…+100 C позволяет использовать в экстремальных климатических зонах.

Преимущества

• Высокая герметичность - IP68 выше, чем у большинства аналогов (обычно IP67)
• Удобство монтажа - один ключ, два элемента крепления (основная гайка + контргайка)
• Гибкость установки - можно монтировать с разборкой или без, кабель вводится до или после фиксации
• Долговечность - латунь с никелем устойчива к окислению, не теряет прочность при перепадах температур
• Загрузка кабеля без напряжения - разгрузка натяжения продлевает срок службы изоляции

Ограничения применения

• Не подходит для кабелей меньше 16 мм и больше 20 мм - риск потери герметичности
• Рабочая температура выше +100 C недопустима - материал и уплотнители не рассчитаны
• Не предназначена для частых вибраций с амплитудой более 2 мм - возможна потеря затяжки
• Не рекомендовано применение в средах с агрессивными растворителями (например, бензол, ацетон)

Примеры использования

• Ввод силовых кабелей в промышленные электрощиты на заводах
• Фиксация кабелей питания в насосных станциях и канализационных колодцах
• Проход кабелей связи в наружных распределительных пунктах (РП)
• Установка в исполнительные механизмы и пульты управления в пищевой и химической промышленности
• Аппараты с частым мытьём (CIP/SIP) - благодаря IP68 и отсутствию галогенов

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 16–20 мм
• При использовании сильноточных кабелей - используйте разгрузку натяжения, чтобы не повредить жилы
• Затягивайте гайку равномерно, не переусердствуйте - латунь мягче стали, легко деформируется
• Для многожильных кабелей с мягким покрытием - перед вводом закрепите конец хомутиком, чтобы не сплющился
• При необходимости замены - достаточно ослабить контргайку, снять основную гайку и вытянуть старый кабель; новый вводится без демонтажа всего узла
• Артикул sq0806-0303 и модель Кабельный ввод-сальник латунный М 30 (У263) IP68 от TDM ELECTRIC - сохраняйте эти данные при заказе запчастей
