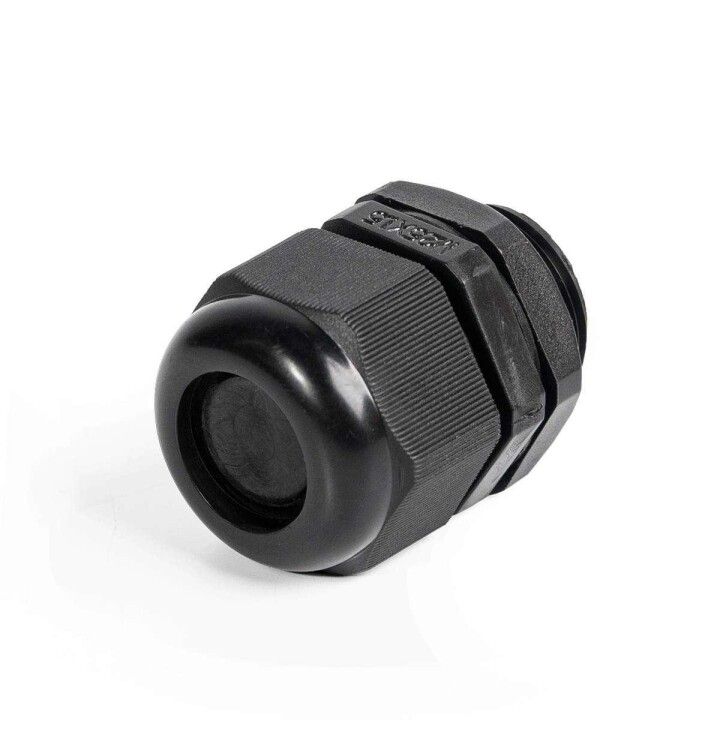

Кабельный ввод с удлиненной резьбой M-L-32 - 85479 КВТ

Ввод кабельный пластиковый M-L 32 (16-20 мм) от Fortisflex и КВТ обеспечивает надёжную герметизацию кабелей с диаметром 16–20 мм в электрошкафах и распределительных устройствах. Благодаря высокой степени защиты IP68 и материалу полиамид PA6.6, этот ввод кабельный выдерживает экстремальные температуры, вибрацию и агрессивные среды.

Назначение и область применения

Ввод кабельный M-L 32 предназначен для герметичного прохода силовых и сигнальных кабелей через стенки металлических или пластиковых шкафов, щитов, корпусов оборудования. Подходит для установки в условиях повышенной запылённости, влажности, воздействия масел, топлив и ультрафиолета. Применяется в промышленной автоматизации, на транспорте, в энергетике, пищевой и химической отраслях.

Технические характеристики

• Номинальный размер резьбы: M32 мм
• Шаг резьбы: 1.5 мм
• Диапазон диаметров кабеля: 16–20 мм
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: полиамид PA6.6, самозатухающий, безгалогенный, устойчив к УФ-излучению
• Материал уплотнения: неопрен - эластичный, устойчив к маслам, бензину, дизтопливу
• Температурный диапазон: от –40 C до +100 C
• Электрическая прочность: 60 кВ/мм
• Удельное сопротивление: 1×10¹² Ом·см
• Тип уплотнения: однослойное кольцо с фиксацией по кабелю
• Наличие контргайки: да - исключает самоотвинчивание при вибрации
• Исполнение: прямолинейное
• Разъёмный сальник: да - позволяет менять кабель без демонтажа всего ввода
• Размер ключа: 40 мм - маркировка нанесена на гайку для быстрого определения
• Цвет: чёрный

Совместимость и монтаж

Ввод кабельный M-L 32 монтируется в отверстие диаметром 32 мм с метрической резьбой. Для сверления используется гидравлический пресс ПГПО-60, ПГРО-60А или набор перфорационных форм НМПО-MG. Удлинённая резьба позволяет использовать ввод в щитах со стенками толще стандартных. Контргайка фиксируется после затяжки основной гайки - проверьте её положение ключом 40 мм. Разъёмная конструкция позволяет заменить кабель без снятия ввода с корпуса.

Безопасность и стандарты

Ввод кабельный соответствует требованиям к изоляционным свойствам и механической прочности для промышленного оборудования. Высокая электрическая прочность (60 кВ/мм) и объёмное сопротивление (10¹² Ом·см) обеспечивают безопасную работу в цепях до 1 кВ. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при нагреве.

Преимущества

• Высокая степень защиты IP68 - работает даже при постоянном контакте с водой
• Устойчивость к химическим средам - не разрушается при контакте с маслами, топливом, растворителями
• Не требует дополнительной герметизации - уплотнитель уже встроен и рассчитан на точный диапазон диаметров
• Защитная мембрана внутри предотвращает проникновение пыли даже при отсутствии кабеля
• Застопоренная резьба и контргайка исключают случайное ослабление при вибрации
• Разъёмная конструкция снижает время обслуживания и ремонта

Ограничения применения

• Не предназначено для кабелей с диаметром менее 16 мм или более 20 мм - возможна потеря герметичности
• Не рекомендовано использование в условиях постоянного давления выше атмосферного (например, подводные системы под давлением)
• При температурах ниже –40 C уплотнитель теряет часть эластичности - требуется тестирование в конкретных условиях
• Для монтажа необходима подготовка отверстия с точными параметрами - нельзя использовать вручную просверленные отверстия без правильного диаметра и резьбы

Примеры использования

• Ввод кабелей питания и управления в промышленных контроллерах и частотных преобразователях
• Подключение датчиков и исполнительных механизмов на конвейерах в пищевых цехах
• Герметизация кабелей в наружных распределительных щитах на объектах ЖКХ и транспорта
• Проход кабелей в корпусах насосов, компрессоров и систем автономного освещения

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен точно попадать в диапазон 16–20 мм. Кабели меньше 16 мм потребуют дополнительного уплотнения.
• При использовании в щитах с толстыми стенками (более 10 мм) убедитесь, что удлинённая резьба достаточно длинна для захвата контргайки.
• Затягивайте гайку ключом 40 мм равномерно - переусиливать нельзя, чтобы не повредить резьбу или уплотнитель.
• При необходимости замены кабеля - просто открутите контргайку, вытяните старый кабель, вставьте новый и снова закрутите.
• Храните ввод кабельный M-L 32 в сухом месте - хотя он устойчив к УФ, долгое пребывание на солнце может изменить цвет поверхности.
