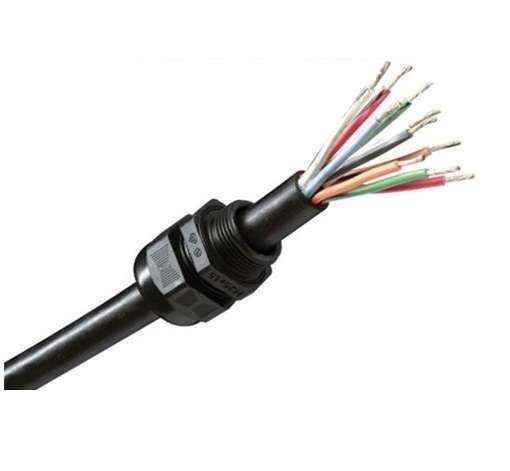

Ввод для небронированного кабеля, пластик М32 V-TEC EX | 2005161 ССТ 100035698400

Ввод для небронированного кабеля М32 пластик V-TEC EX - надёжное решение для герметичного подключения небронированных кабелей в условиях повышенной запылённости и влажности. Разработан для работы в взрывоопасных зонах, соответствует требованиям ATEX. Артикулы 2005161 и 100035698400 обеспечивают совместимость с системами от Теплолюкс и ССТ.

Назначение и область применения

Ввод для небронированного кабеля М32 пластик V-TEC EX предназначен для вывода небронированных силовых и сигнальных кабелей через стенки оборудования, щитов или корпусов. Обеспечивает герметичную фиксацию кабеля и предотвращает попадание пыли, воды и других внешних воздействий внутрь устройства. Применяется в промышленных установках, где требуется высокая степень защиты - например, на пищевых производствах, в химических цехах, на насосных станциях и в зонах с риском возгорания.

Технические характеристики

• Резьба: метрическая M32 - позволяет закручивать в стандартные отверстия с резьбой М32
• Подходящий диаметр кабеля: 14–25 мм - обеспечивает плотную посадку без перегрузки уплотнения
• Степень защиты: IP68 - полностью защищён от пыли и может длительно находиться под водой
• Материал корпуса: полиамид (тип пластика) - прочный, устойчивый к механическим нагрузкам и химическим средам
• Тип уплотнения: вырезное уплотнительное кольцо - адаптируется к толщине кабеля при затяжке
• Ударопрочность: да - выдерживает случайные удары и вибрацию
• Рабочая температура: от –20 C до +70 C - работает в широком температурном диапазоне
• Зоны взрывозащиты: Zone 1, 2 (газ) и Zone 21, 22 (пыль) - сертифицирован для опасных сред согласно директивам ATEX
• Цвет: чёрный - снижает видимость загрязнений, устойчив к УФ-излучению

Совместимость и монтаж

Ввод для небронированного кабеля М32 пластик V-TEC EX требует использования комплектных уплотнений GP и уплотнительных колец, указанных производителем. Для правильной сборки:

• Выберите уплотнительное кольцо, соответствующее диаметру вашего кабеля (14–25 мм)
• Проденьте кабель через уплотнение, затем вставьте его в корпус ввода
• Закрутите ввод в подготовленное отверстие с резьбой M32 - момент затяжки не регламентирован, достаточно плотного соединения без деформации уплотнения
• Не используйте инструменты с острыми кромками - повреждение поверхности корпуса снижает защитные свойства

Безопасность и стандарты

Ввод для небронированного кабеля М32 пластик V-TEC EX соответствует требованиям европейской директивы ATEX для использования во взрывоопасных зонах классов 1, 2 (по газу) и 21, 22 (по пыли). Сертификация подтверждает соответствие EN 60079-0 и EN 60079-11. Высокая степень защиты IP68 гарантирует безопасность даже при постоянном контакте с водой.

Преимущества

• Пластиковый корпус легче металлических аналогов - удобнее при массовой установке
• Уплотнение типа “вырезное” само подстраивается под диаметр кабеля - не нужна замена при смене провода в рамках допустимых значений
• Ударопрочная конструкция снижает риск повреждения при транспортировке и монтаже
• Работает в экстремальных условиях - от минус двадцати до плюс семидесяти градусов
• Не требует специального обслуживания - долговечен при соблюдении условий эксплуатации

Ограничения применения

• Не предназначены для бронированных кабелей - уплотнение не рассчитано на жёсткую оплётку
• Не рекомендовано применение при температурах ниже –20 C - материал теряет эластичность
• Не следует использовать с кабелями диаметром менее 14 мм - возможен проскок и потеря герметичности
• Не подходит для кабелей с металлической оболочкой или сильными изгибами - риск повреждения уплотнения
• Не является средством против открытого пламени - только защита от искр и самовозгорания в зонах 1/21

Примеры использования

• Подключение кабелей к датчикам уровня жидкости в резервуарах на химзаводе
• Вывод питания от частотного преобразователя в пылевой камере пищевой линии
• Герметизация входа кабеля в шкаф управления насосной станции в канализационном колодце
• Монтаж в системах автоматизации на нефтеперерабатывающем заводе (зоны 2 и 22)

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем - точность важнее заявленных границ
• Если кабель слишком тонкий (ближе к 14 мм), используйте дополнительный фиксирующий элемент или уплотнитель с меньшим проёмом
• При многократной замене кабелей следите за состоянием уплотнительного кольца - трещины или сплющенность требуют замены
• Не затягивайте ввод слишком сильно - это может деформировать пластиковую резьбу и вызвать протечку
• Артикулы 2005161 и 100035698400 имеют одинаковые технические параметры - различаются лишь партиями и поставщиками; можно менять между собой без переделки системы
