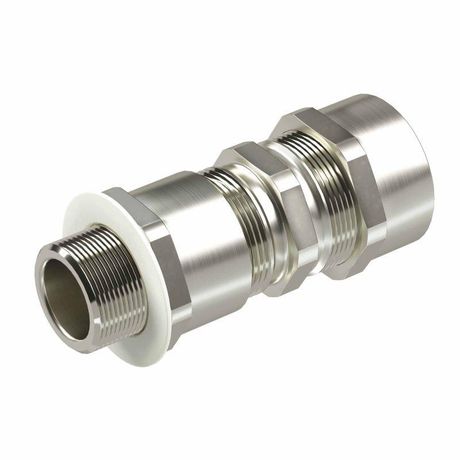

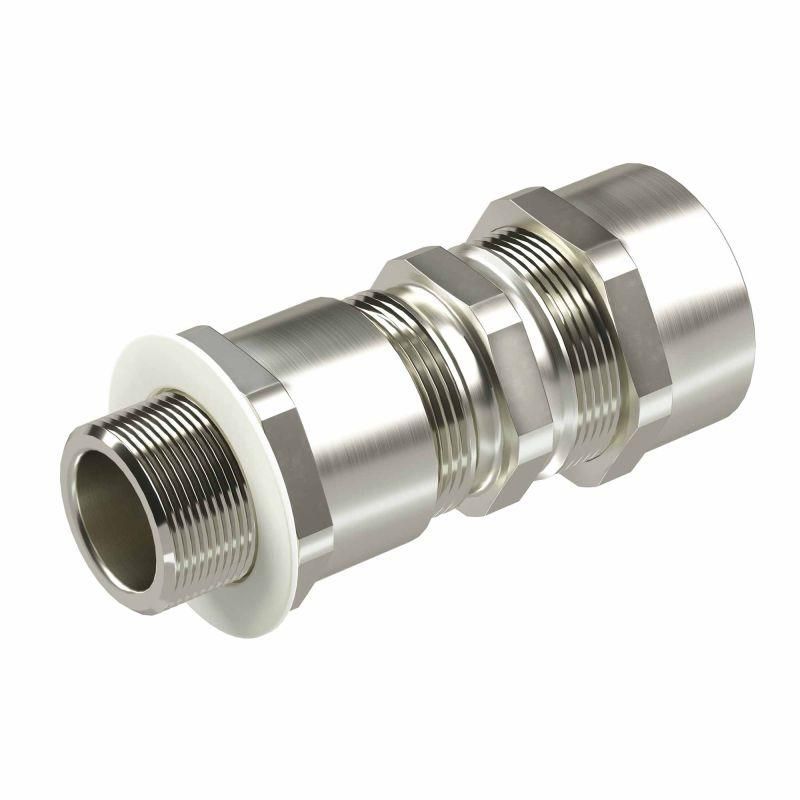

Взрывозащищенный кабельный ввод серии КА для бронированного кабеляМ25х1,5 d:11,8-18мм D:15-25мм. Никелированная латунь IP66/IP68 | KA3MHK DKC ДКС

Кабельный ввод взрывозащищенный серии КА для бронированного кабеля М25х1,5 d:11,8–18 мм D:15–25 мм из никелированной латуни с защитой IP66/IP68 (арт. ka3mhk, бренд DKC) предназначен для герметичного ввода кабелей в оборудование, работающее во взрывоопасных средах. Он обеспечивает надёжную фиксацию, изоляцию и защиту от внешних воздействий, сохраняя целостность взрывозащиты.

Назначение и область применения

Кабельный ввод взрывозащищенный серии КА используется для подключения бронированных кабелей к оборудованию, установленному в зонах с повышенным риском возгорания или взрыва. Подходит для ввода кабеля прямо в корпуса шкафов, щитков, клеммных коробок и постов управления. Применяется в нефтегазовой, химической, горнодобывающей промышленности, на элеваторах, перерабатывающих заводах и других объектах с наличием взрывоопасных газов или пыли.

Технические характеристики

• Тип: кабельный ввод, прямолинейный исполнение
• Резьба: M25×1,5 мм — совместима со стандартными резьбовыми отверстиями оборудования
• Диаметр кабеля: 11,8–18 мм — подходит для бронированных кабелей указанного размера
• Наружный диаметр кабеля: 15–25 мм — учтён при проектировании уплотнения
• Материал: никелированная латунь — высокая коррозионная стойкость, механическая прочность
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду)
• Рабочая температура: от –60 °C до +200 °C — выдерживает экстремальные условия
• Тип уплотнения: уплотнительное кольцо — обеспечивает плотное прилегание к кабелю
• Цвет: светло-серый — визуально отличается от обычных изделий, снижает риск путаницы

Совместимость и монтаж

Кабельный ввод взрывозащищенный серии КА (арт. ka3mhk, DKC) рассчитан на установку в резьбовые отверстия стандарта M25×1,5. Для монтажа требуется предварительно подготовить отверстие в корпусе оборудования с соответствующей резьбой. Уплотнительное кольцо автоматически адаптируется к диаметру кабеля в пределах 11,8–18 мм. После затяжки гайки проверьте герметичность — кабель не должен свободно двигаться внутри ввода. Не используйте инструменты с острыми кромками — повреждение поверхности латуни снижает степень защиты.

Безопасность и стандарты

Изделие сертифицировано для работы во взрывоопасных зонах:

• По газу: зоны 1 и 2 (Ex db IIC Gb, Ex e IIC Gb, Ex nR IIC Gc)
• По пыли: зоны 20, 21, 22 (Ex tA IIIC Da)
• Подтверждено соответствие ГОСТ Р 51330.9, ГСИ, DKC

Маркировка на корпусе указывает на тип взрывозащиты: взрывонепроницаемая оболочка (db), увеличенная безопасность (e) и ограниченная энергия (nR). Все параметры соответствуют требованиям ЕЭК ООН и IEC 60079-0/-31.

Преимущества

• Никелированная латунь — устойчивость к агрессивным средам, долгий срок службы
• Высокая степень защиты IP66/IP68 — работает даже при прямом контакте с водой и пылью
• Широкий диапазон температур — применяется в холодильных камерах и нагревательных системах
• Автоматическая регулировка уплотнения — не требует замены колец при смене кабеля в рамках допустимых диаметров
• Сертифицирован для всех классов взрывоопасных зон — универсальное решение для сложных условий

Ограничения применения

Кабельный ввод взрывозащищенный серии КА (арт. ka3mhk, DKC) нельзя использовать:

• Для неметаллических (пластиковых) кабелей — уплотнение рассчитано только на бронированные кабели
• При диаметре кабеля менее 11,8 мм или более 18 мм — возможна потеря герметичности
• В условиях постоянного механического напряжения на кабель — необходимо предусмотреть крепление вне ввода
• В качестве точки крепления тяжёлого оборудования — он не воспринимает нагрузку на кабель

Примеры использования

• Ввод кабеля питания в взрывозащищённый электродвигатель на нефтебазе
• Подключение сигнальных линий к датчикам давления в химическом реакторе
• Прокладка кабеля в клеммную коробку на элеваторе зернового терминала (зоны пылевой опасности)
• Фиксация кабеля в посте управления на газоперерабатывающем комплексе

Практические советы

• Перед установкой проверьте точный диаметр кабеля — лучше выбрать ввод с запасом по максимальному значению (до 18 мм)
• Не затягивайте гайку слишком сильно — это может деформировать уплотнение и нарушить взрывозащиту
• При использовании в условиях частой влажности или мойки рекомендовано применять дополнительно герметик на резьбу (не на уплотнитель!)
• Замена уплотнительного кольца не предусмотрена — при повреждении заменяйте весь ввод
• Для удобства монтажа в труднодоступных местах используйте удлинители или угловые переходники, совместимые с M25
