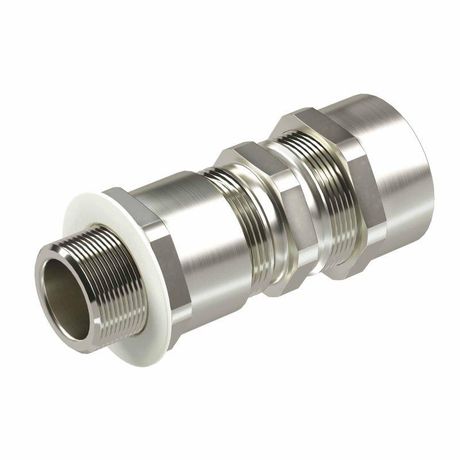

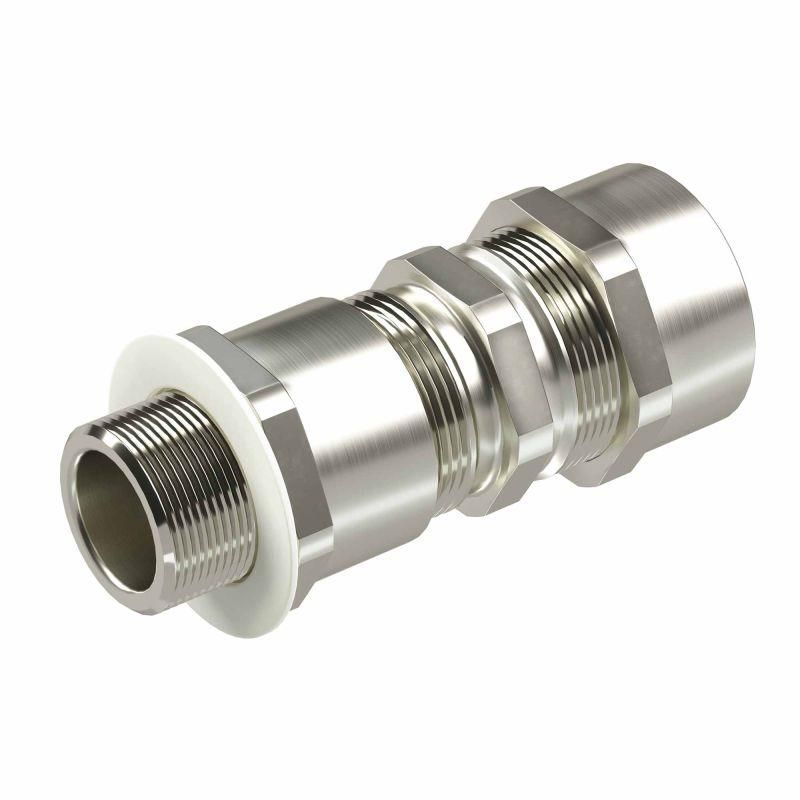

Взрывозащищенный кабельный ввод серии КА для бронированного кабеляМ32х1,5 d:17,8-25мм D:21-31мм. Никелированная латунь IP66/IP68 | KA4MHK DKC ДКС

Кабельный ввод взрывозащищенный серии КА для бронированного кабеля М32х1,5 d:17,8–25 мм D:21–31 мм никелированная латунь IP66/IP68 DKC - надёжный элемент для герметичного ввода бронированных кабелей в оборудование, работающее во взрывоопасных средах. Артикул ka4mhk обеспечивает соответствие требованиям безопасности в зонах класса 1, 2 по газу и 20–22 по пыли.

Назначение и область применения

Кабельный ввод взрывозащищенный серии КА предназначен для безопасного прохода бронированного кабеля через стенку оборудования, установленного во взрывоопасных зонах. Он используется для подключения кабелей к шкафам, щиткам, клеммным коробкам и постам управления, где есть риск возникновения взрыва из-за газов, паров или пыли. Применяется в нефтегазовой, химической, горнодобывающей промышленности, на элеваторах, терминалах и других объектах с повышенными требованиями к взрывозащите.

Технические характеристики

• Резьба: M32×1,5 - стандартизированная метрическая резьба для плотного соединения с оборудованием;
• Диаметр кабеля: внутренний (d): 17,8–25 мм; внешний (D): 21–31 мм - подходит для бронированных кабелей указанного размера;
• Материал: никелированная латунь - устойчив к коррозии, механическим нагрузкам и агрессивным средам;
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду);
• Рабочий температурный диапазон: от –60 C до +200 C - работает в экстремальных условиях, включая холодильные установки и нагревательные системы;
• Маркировка по взрывозащите: 1Ex db IIC Gb / 1Ex e IIC Gb / 2Ex nR IIC Gc / Ex tA IIIC Da / PBEx db IMb / PПEx e IMc - соответствует требованиям ЕАЭС и международным нормам для зон 1, 2, 20, 21, 22.

Совместимость и монтаж

Кабельный ввод взрывозащищенный серии КА совместим с бронированными кабелями, имеющими внешний диаметр 21–31 мм и внутренний - 17,8–25 мм. Для монтажа требуется подготовить отверстие в корпусе оборудования с резьбой M32×1,5. Уплотнительная часть ввода фиксируется за счёт затяжки контргайки, что обеспечивает герметичность и механическую прочность. Перед установкой проверьте, чтобы толщина стенки корпуса не превышала допустимый предел - ввод рассчитан на стандартную толщину металлических панелей. Не используйте с неметаллическими или слишком тонкими корпусами без усиления.

Безопасность и стандарты

Изделие сертифицировано по требованиям ГОСТ 31616, TR CU 012/2011 и IECEx. Маркировка указывает на соответствие классам взрывозащиты: Ex db - взрывонепроницаемая оболочка, Ex e - увеличенная безопасность, Ex nR - ограниченная энергия, Ex tA - защита типа “t” для пылевых зон. Это позволяет применять кабельный ввод взрывозащищенный серии КА в зонах 1, 2 (газовые) и 20, 21, 22 (пылевые) без дополнительных мер защиты.

Преимущества

• Никелирование поверхности латуни повышает коррозионную стойкость и долговечность в агрессивных средах;
• Высокая степень защиты IP66/IP68 исключает попадание пыли и воды даже при прямом воздействии струй или длительном контакте с жидкостью;
• Широкий диапазон рабочих температур (-60…+200 C) делает изделие пригодным для работы в суровых климатических условиях;
• Универсальная совместимость с типовыми бронированными кабелями снижает необходимость подбора специализированных решений;
• Одноступенчатая система крепления ускоряет монтаж и минимизирует риск некорректной сборки.

Ограничения применения

• Не предназначена для использования с гибкими кабелями без бронирования - возможен срыв уплотнения;
• Запрещено использовать с кабелями, чей внешний диаметр меньше 21 мм или больше 31 мм - потеря герметичности и нарушение взрывозащиты;
• Не рекомендуется применять в средах с высоким содержанием кислот, щелочей или растворителей без предварительной проверки химической совместимости материала;
• Не подходит для монтажа в пластиковых или композитных корпусах без металлической вставки под резьбу - риск деформации и потери герметизации.

Примеры использования

• Подключение силового кабеля к взрывозащищённому двигателю в нефтебазе;
• Ввод сигнального кабеля в контрольный шкаф на химическом заводе;
• Прокладка кабеля в клеммную коробку на угольном элеваторе (зоны 21 и 22 по пыли);
• Фиксация кабеля в посте управления на газоперерабатывающем комплексе.

Практические советы

• Перед установкой проверьте точный диаметр кабеля - он должен находиться в границах 17,8–25 мм (внутренний) и 21–31 мм (внешний). Отклонение более чем на 1 мм снижает эффективность уплотнения;
• При использовании в условиях частых перепадов температур убедитесь, что кабель имеет аналогичный температурный диапазон - расширение/сужение материалов должно быть согласовано;
• Затягивайте контргайку равномерно, без перекоса - переусиливать нельзя, так как это может повредить резьбу или уплотнитель;
• При необходимости замены уплотнения используйте оригинальные запчасти от DKC - сторонние детали могут не обеспечивать требуемую степень защиты;
• Проверяйте целостность резьбы перед каждым монтажом - повреждённая резьба M32×1,5 недопустима в взрывоопасных зонах.
