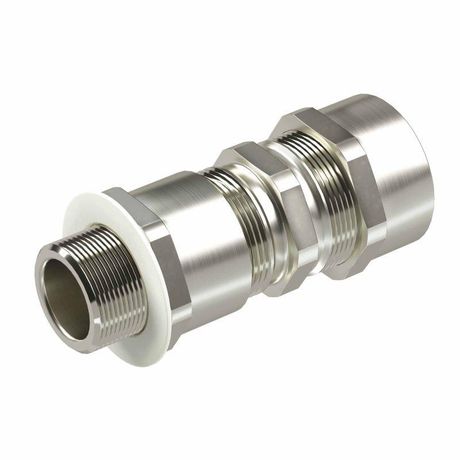

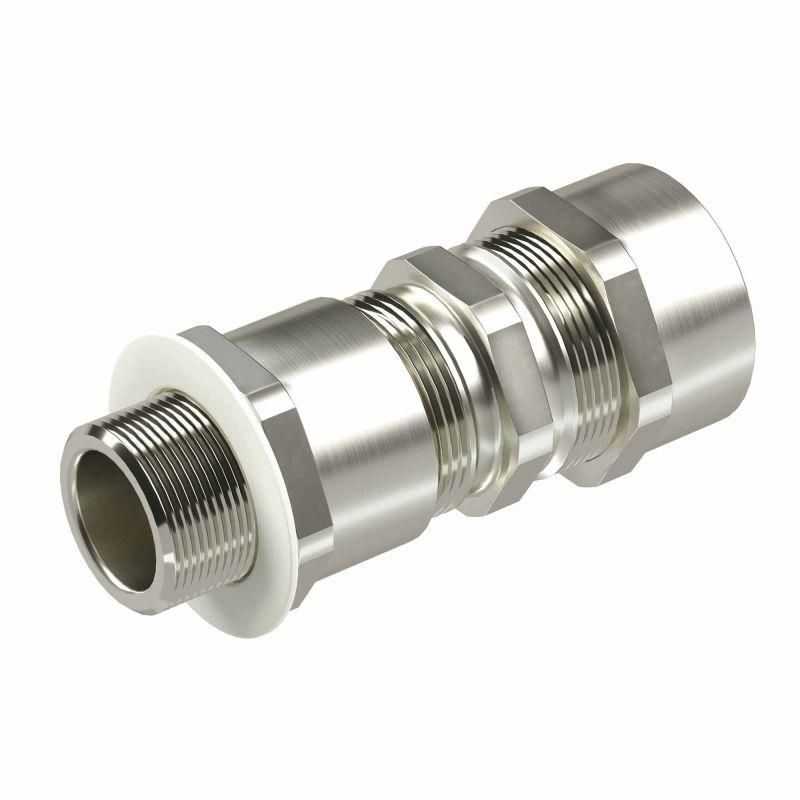

Взрывозащищенный кабельный ввод серии КА для бронированного кабеляМ40х1,5 d:24,8-31мм D:27-37мм. Никелированная латунь IP66/IP68 | KA5MHK DKC ДКС

Кабельный ввод взрывозащищенный серии КА для бронированного кабеля М40х1,5 d:24,8-31мм D:27-37мм никелированная латунь IP66/IP68 DKC - надёжный элемент для герметичного ввода бронированных кабелей в оборудование, работающее во взрывоопасных зонах. Артикул ka5mhk от бренда DKC соответствует требованиям безопасности для промышленных объектов с риском возгорания или взрыва.

Назначение и область применения

Кабельный ввод взрывозащищенный серии КА предназначен для безопасного прохода бронированного кабеля через стенки оборудования, установленного во взрывоопасных средах. Он используется для подключения кабелей к шкафам, щиткам, клеммным коробкам и постам управления, где есть опасность образования взрывоопасной смеси из газов, паров или пыли. Применяется на нефтегазовых объектах, химических производствах, угольных шахтах, элеваторах и других местах с классификацией зон по ГОСТ 30852.1–2002.

Технические характеристики

• Резьба: M40×1,5 - стандартизированная метрическая резьба для плотного соединения с оборудованием;
• Диаметр кабеля: внутренний - 24,8–31 мм, внешний - 27–37 мм - подходит для бронированных кабелей с толстой оболочкой;
• Материал: никелированная латунь - устойчив к коррозии, механическим нагрузкам и агрессивным средам;
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (длительное погружение в воду);
• Рабочий температурный диапазон: от –60 C до +200 C - работает в экстремальных условиях, включая холодильные установки и печи;
• Зона взрывоопасности: по газу - 1, 2; по пыли - 20, 21, 22 - сертифицирован для всех основных классов опасных зон;
• Маркировка по взрывозащите: 1ExdbIICGb / 1ExeIICGb / 2ExnRIICGc / ExtaIIICDa / PBExdbIMb / PПExeIMc - подтверждает соответствие международным нормам ATEX и IECEx.

Совместимость и монтаж

Кабельный ввод взрывозащищенный серии КА совместим с бронированными кабелями, имеющими наружный диаметр 27–37 мм и внутренний - 24,8–31 мм. Для монтажа требуется предварительно подготовить отверстие в корпусе оборудования с резьбой M40×1,5. Уплотнитель внутри ввода автоматически фиксирует кабель при затяжке гайки, обеспечивая герметичность и механическую прочность. Не требует дополнительных комплектующих - всё необходимое встроено. Перед установкой проверьте, что диаметр кабеля попадает в указанный диапазон - меньший или больший кабель не обеспечит нужную степень защиты.

Безопасность и стандарты

Изделие сертифицировано по стандартам ATEX и IECEx. Маркировка 1ExdbIICGb и другие подтверждают, что ввод выдерживает внутренние взрывы (взрывонепроницаемая оболочка - “d”) и исключает возможность воспламенения окружающей среды за счёт искробезопасности (“e”, “nR”). Также он допущен для работы в зонах с горючей пылью (ExtaIIICDa). Соответствует требованиям ГОСТ 31616, ГОСТ 30852.1 и EN 60079-0. Все испытания проводились в аккредитованных лабораториях.

Преимущества

• Никелирование поверхности латуни повышает коррозионную стойкость в агрессивных средах - особенно важно на морских объектах и в химпроизводстве;
• Высокий диапазон рабочих температур позволяет использовать изделие там, где обычные вводы выходят из строя - например, рядом с нагревательными элементами или в холодильных камерах;
• Поддержка одновременно двух уровней защиты (IP66 и IP68) даёт запас надёжности при случайном воздействии воды или пыли;
• Универсальная маркировка покрывает все типы взрывоопасных зон - один ввод заменяет несколько моделей;
• Жесткий металлический корпус обеспечивает механическую защиту кабеля от перегибов и повреждений при эксплуатации.

Ограничения применения

• Не предназначена для неметаллических (пластиковых) кабелей - только для бронированных с жёсткой оболочкой;
• Не рекомендуется применять в средах с высоким содержанием кислот или щелочей - даже никелированная латунь может подвергнуться химической коррозии при длительном контакте;
• Не следует использовать в качестве точки крепления кабеля - ввод не рассчитан на значительные тянущие усилия, кабель должен иметь собственные опоры;
• При использовании в зоне 1 (газовая) необходимо строго соблюдать правила монтажа: нельзя ослаблять затяжку после установки, иначе теряется взрывозащита.

Примеры использования

• Ввод кабеля питания в explosion-proof распределительный щит на нефтебазе;
• Подключение сигнализационного кабеля к датчику уровня в емкости с легковоспламеняющимися жидкостями;
• Прокладка силового кабеля в клеммную коробку на участке пылеобразования в цементном заводе;
• Фиксация кабеля от частотного преобразователя в посте управления на угольной шахте.

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - используйте штангенциркуль. Отклонение более чем +-1 мм снижает уровень защиты IP и взрывозащиту;
• Затягивайте гайку руками до упора, затем доверните на ¼ оборота - переусиливать нельзя, чтобы не деформировать уплотнители;
• При работе в условиях повышенной влажности или солёного воздуха периодически осматривайте резьбу - при появлении белого налёта протирайте сухой тряпкой и нанесите антикоррозийную смазку;
• Для многожильных кабелей с мягкими жилами используйте специальные вставки (не входящие в комплект) - они предотвращают сплющивание жил при затяжке;
• Артикул ka5mhk от DKC - единственный в линейке серии КА с такой широкой температурной и защитной характеристикой - выбирайте его, когда нужны максимальные гарантии.
